泰克 Tektronix MSO58 混合信号示波器维修案例

MSO5/6 系列是泰克的新一代混合信号示波器，以高模拟通道数（4/6/8）、FlexChannel（可配置为模拟或数字）和触屏操作著称，广泛应用于复杂嵌入式系统、电源完整性和机电一体化调试。MSO58 具备 8 个 FlexChannel（可同时使用 8 个模拟通道或模拟+数字混合），带宽 1GHz，采样率 6.25GS/s，垂直分辨率 12bit，记录长度 125M/通道，支持多种总线解码和高级触发。凭借其高通道密度和直观的用户界面，MSO58 成为多信号时域分析的“信号侦探”。

北光恒电测试设备维修中心分享 MSO58 示波器维修案例：

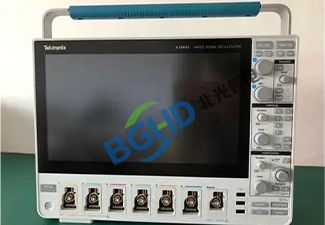

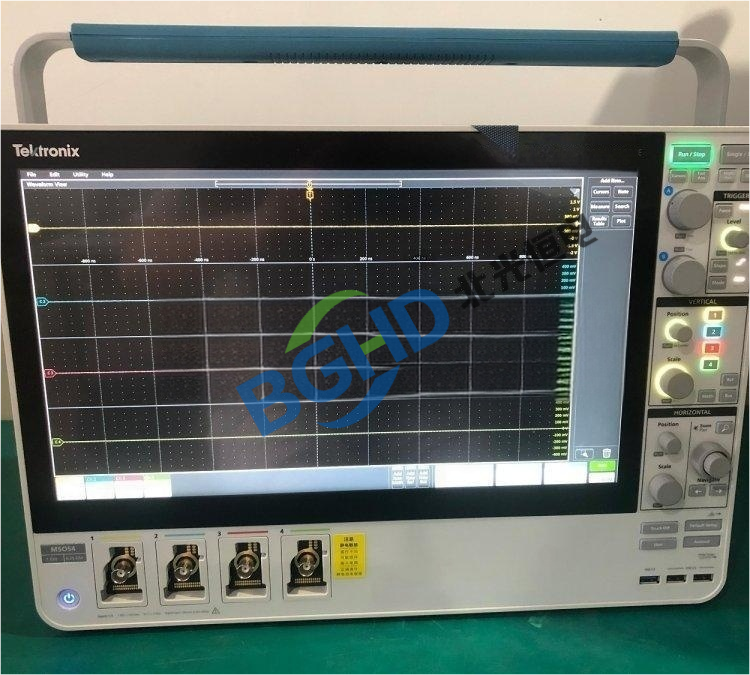

仪器型号： 泰克 Tektronix MSO58 混合信号示波器（1GHz，8 FlexChannel）；

故障描述： 仪器开机正常，自检通过，但通道 5 和通道 6 的垂直档位（500mV/div）测量值存在固定偏差：输入 1Vpp/1kHz 正弦波，通道 1 显示 1.01V，通道 5 显示 0.78V，通道 6 显示 0.81V；其他档位（50mV/div、5V/div）偏差较小。更换探头和调换信号源验证，确认偏差来自示波器内部。执行“信号路径补偿”后无效。

检测过程：

拆机，检查通道 5 和通道 6 的前端模拟板。MSO58 的 8 个通道分成两组，通道 1-4 和 5-8 各在一块前端板上。用示波器本身测试（自校准源），在 500mV/div 档位，测量 ADC 输入端（程控衰减器后的信号）的电压，发现通道 5 和 6 的信号幅度比正常值低约 20-25%。

该档位对应的衰减器模块（IC 内部集成）的精密电阻网络部分失效，导致衰减比例不准。进一步检测发现，通道 5、6 共用的可变增益放大器（VGA）控制电压异常，该 VGA 负责该档位下的增益微调。

维修： MSO58 示波器维修案例

更换通道 5/6 前端板上的 VGA 芯片（同型号），并重新烧写通道校准系数（通过维修软件的 Calibration 功能）。重新装配后，执行完整的用户自校准和通道精度验证。输入 1Vpp 正弦波，通道 5 显示 1.00V，通道 6 显示 1.01V。垂直精度回归原厂 ±1% 指标，维修完毕。
