安捷伦Agilent N5230A PNA-L系列微波网络分析仪维修案例

PNA-L系列矢量网络分析仪是安捷伦（现是德科技）针对通用微波测试推出的高性价比平台，在保证较高性能的同时降低测试成本，适用于无源器件、天线、电缆及PCB等生产与研发测试。N5230A频率范围300kHz至13.5GHz/20GHz（取决于选件），系统动态范围高达123dB（20GHz），迹线噪声优于0.003dB，输出功率+13dBm，支持四端口测量和固件升级功能。凭借其稳定的性能和实用的配置，N5230A成为电子制造和科研实验室中通用的“中坚力量”。

北光恒电测试设备维修中心分享N5230A网络分析仪维修案例：

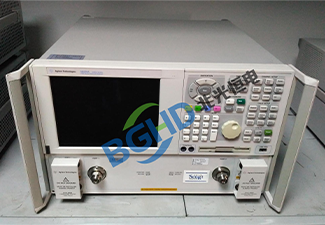

仪器型号： 安捷伦 Agilent N5230A PNA-L 微波网络分析仪（20GHz，2端口）；

故障描述： 仪器开机正常，自检基本通过，但端口1的源输出功率在2-8GHz频段出现周期性跌落：设置输出功率0dBm，扫描频率2-8GHz，用外接功率计监测端口1输出，发现在3.1GHz、5.2GHz、7.3GHz处出现约6dB的凹坑，间隔约2.1GHz。端口2输出正常。执行源功率校准（Power Cal）失败，报“源平坦度超出范围”。

检测过程：

拆机，检查端口1的源模块内部。N5230A的源采用YIG调谐振荡器加倍频/分频链。用频谱仪直接探测YIG振荡器输出（约3-8GHz），发现其输出功率本身平坦，无凹坑。经过后续的开关滤波器和放大器后出现跌落。依次排查滤波器通道，发现一个宽带放大器模块输入端正常，输出端在故障频点跌落。

该放大器模块的偏置电路的扼流电感与旁路电容构成的谐振网络在特定频率处发生谐振，造成放大器自激或增益压缩。用网络分析仪测量该放大器的S21，确认凹坑是谐振引起。检查发现旁路电容（100pF）老化，容值变为约50pF，谐振频率偏移至2.1GHz间隔处。

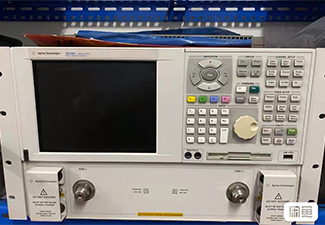

维修： N5230A网络分析仪维修案例

更换放大器模块中老化的旁路电容（100pF NP0），并检查同一偏置网络中的其他电容。重新测量放大器S21，凹坑消除。重新装配后，执行全频段源功率校准（-20dBm至+10dBm），验证2-8GHz输出功率平坦度±0.3dB。端口1源功率恢复正常，维修完毕。
