安捷伦Agilent N5224A PNA-X系列微波网络分析仪维修案例

PNA-X系列是安捷伦（现是德科技）最先进的矢量网络分析仪，凭借其独特的第二个内置信号源和灵活的测量架构，能够完成放大器、混频器、变频器及天线的线性与非线性参数测量。N5224A是PNA-X系列中的宽频段型号，频率范围10MHz至43.5GHz（可扩展至67GHz/110GHz），系统动态范围高达126dB（40GHz），迹线噪声优于0.002dB，输出功率+10dBm（43.5GHz），接收机噪声系数低于12dB，内置四个相位相干的接收机，支持True Differential端口测量。凭借其优异的宽频带性能和拓展能力，N5224A成为5G毫米波、汽车雷达及卫星通信领域有源/无源器件表征的“毫米波探索者”。

北光恒电测试设备维修中心分享N5224A网络分析仪维修案例：

仪器型号： 安捷伦 Agilent N5224A PNA-X 微波网络分析仪（43.5GHz，4端口）；

故障描述： 仪器开机正常，自检部分通过，但端口1的源输出功率在35-40GHz频段出现剧烈波动（±4dB）：设定输出功率0dBm，扫描频率35-40GHz，用外接功率计监测端口1输出，发现功率在-3.5dB至+4.2dB之间无规则波动；而端口2在该频段输出稳定。低频段（<30GHz）端口1输出正常。自动端口扩展校准无法通过，报“功率平坦度校准失败”。

检测过程：

拆机，将端口1的毫米波倍频器模块（负责将~10.875GHz中频倍频至43.5GHz）与端口2的相同模块交换。交换后故障转移到端口2，确认是倍频器模块问题。用频谱分析仪测量该倍频器模块的输入驱动功率（约+5dBm，稳定），输出功率波动。打开模块，检查内部倍频二极管和偏置电路。

倍频器模块内部的偏置电压调节电位器（机械式）松动，在振动或温度变化时阻值改变，导致倍频二极管偏置电流变化，进而引起输出功率波动。同时，该电位器的触点氧化，接触不良。

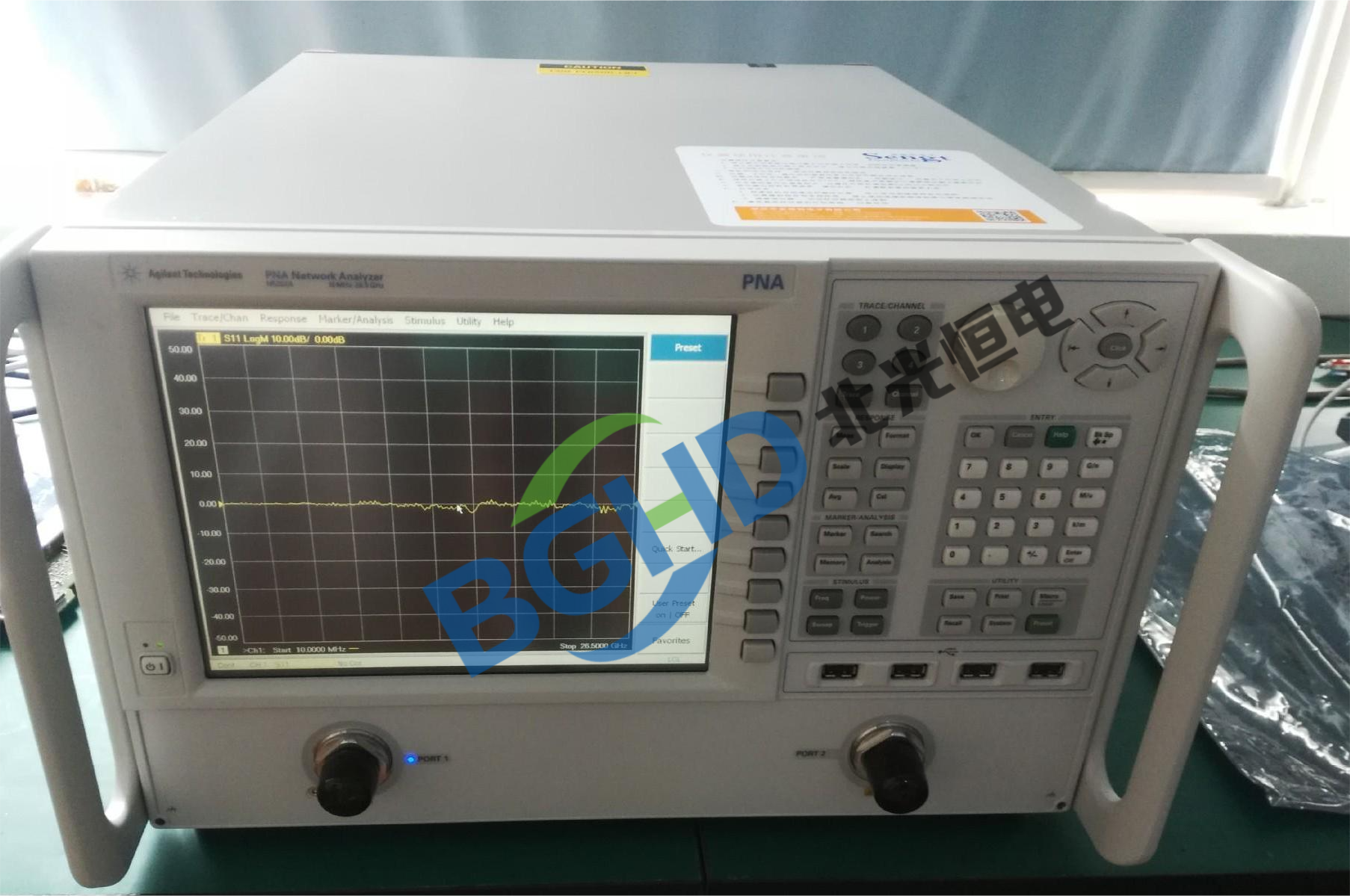

维修： N5224A网络分析仪维修案例

将倍频器模块内的偏置电位器更换为同阻值的固定精密电阻（经调试确定最佳偏置点），或清洁并锁定原电位器。重新组装模块，并用网络分析仪自身源功率校准程序进行校准。装配回仪器后，执行全频段源功率校准（35-40GHz）。验证端口1输出功率稳定在0dBm±0.3dB。源输出平坦度恢复，维修完毕。
