安捷伦Agilent E8257D微波模拟信号发生器维修案例

微波模拟信号发生器是雷达系统测试、卫星通信评估及航空航天领域的关键激励设备，能够输出高纯度、高功率的连续波或调制信号。安捷伦E8257D是一款高性能微波模拟信号发生器，频率覆盖250kHz至67GHz（取决于选件），相位噪声-134dBc/Hz（10kHz偏移，10GHz载波），高输出功率+26dBm（20GHz典型值），支持AM、FM、PM及脉冲调制，具备快速频率切换和内置列表扫描功能，标配GPIB、LAN和USB接口。凭借其优异的频谱纯度和高功率输出能力，E8257D成为微波测试系统中不可或缺的“合成引擎”。

北光恒电测试设备维修中心分享E8257D信号发生器维修案例：

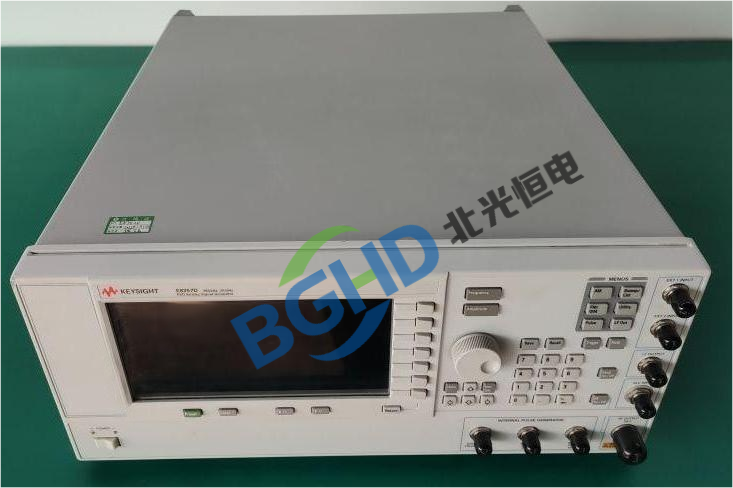

仪器型号： 安捷伦 Agilent E8257D 微波模拟信号发生器（20GHz选件）；

故障描述： 仪器开机正常，自检通过，连续波（CW）输出频率和功率准确，但脉冲调制功能输出包络异常：设置脉冲调制模式，载波10GHz，脉冲重复频率10kHz，脉宽1μs，用包络检波器和示波器观察射频输出包络，发现脉冲顶部出现明显下垂（倾斜度约20%），且关断后的残余功率较大（隔离度约40dB，正常应>80dB）。窄脉冲（<200ns）时输出幅度严重不足。

检测过程：

检查脉冲调制器驱动电路。E8257D使用PIN二极管开关实现脉冲调制。用示波器测量调制器控制电流波形，发现电流脉冲上升沿陡峭，但平顶部分随时间缓慢下降（从50mA降至30mA），导致PIN管导通电阻增加，引起脉冲顶部下垂。同时，关断时的反向偏置电压不足（-5V），关断隔离度差。

脉冲驱动电路的储能电容老化（1000pF）导致电流无法维持，且反向偏置的负压产生电路中的倍压二极管损坏，输出电压从-15V降至-5V。

维修： E8257D信号发生器维修案例

更换脉冲驱动电路的储能电容（1000pF，低ESR），并更换反向偏置倍压电路中的高压二极管，恢复-15V关断偏压。重新校准脉冲调制器的驱动电流和时序（调整偏置电阻）。使用宽带示波器验证脉冲包络（1μs脉宽下顶部下垂<2%，关断隔离度>80dB）。窄脉冲（50ns）输出幅度正常。脉冲调制指标回归原厂规格，维修完毕。
