吉时利Keithley 2611B双通道数字源表维修案例

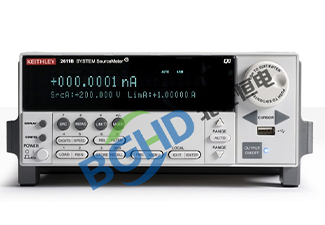

数字源表（SMU）是半导体与精密电子测试领域的核心设备，集精密电压源、电流源、电压表、电流表于一体。吉时利2611B是一款双通道数字源表，每个通道可提供±200V/±1.5A（脉冲±10A）输出，功率上限30W，具备6½位分辨率，基本精度高达0.012%，支持四象限操作和TSP（测试脚本处理器）技术，可实现多台仪器同步触发和独立运行。2611B专为系统级自动化测试设计，广泛应用于半导体器件I-V表征、LED光电器件老化测试、电池管理及材料研究等领域，是高吞吐量并行测试系统中的“高效驱动引擎”。

北光恒电测试设备维修中心分享2611B数字源表维修案例：

仪器型号： 吉时利 Keithley 2611B 双通道数字源表（200V/1.5A，TSP架构）；

故障描述： 仪器开机正常，自检通过，通道1工作正常，但通道2电压测量功能异常：通道2输出设定电压10V，外接万用表实测输出端电压为10V（输出正常），但仪器前面板显示的测量电压始终为0V；同时通道2的电流测量功能正常（可正确显示输出电流）；通道1测量正常；自校准无法修正；

检测过程：

检查通道2输出端子及内部连线，确认无接触不良；

拆机检测通道2回读测量链路，使用示波器探测通道2输出端的电压反馈信号，该信号已正常进入ADC采样前端，但经过模拟开关切换后丢失；

通道2与通道1共享ADC的模拟复用开关芯片损坏，导致通道2电压测量信号无法传输到ADC；

进一步检测发现，双通道共用的模拟多路复用器（ADG708）中对应通道2的输入端口对地短路，分析原因为外部静电放电（ESD）或过电压瞬变损伤了芯片。

维修： 2611B数字源表维修案例

更换损坏的模拟多路复用器芯片（ADG708），并检查周边输入保护电路无异常；

重新装配后，使用标准电压源对通道2进行电压测量校准（各量程逐点验证）；

通道2电压测量恢复准确（10V输入显示10.001V），双通道测量一致性回归原厂指标，维修完毕。
