安捷伦Agilent 34970A数据采集器维修案例

数据采集器是自动化测试与工业监测领域的核心设备，能够将温度、电压、电流、电阻等物理信号转换为数字量，实现多通道同步采集与实时记录，广泛应用于环境监测、产品老化测试及科研实验等领域。安捷伦34970A是一款经典的三插槽数据采集器，支持20多种开关和控制模块，最高可扩展至120个通道，内置6½位数字多用表，具备0.004%的直流电压基本精度和热电偶冷端补偿功能，标配GPIB和RS232接口，支持单机独立数据记录。凭借其模块化设计和高可靠性，34970A已成为数据采集领域的“常青树”。

北光恒电测试设备维修中心分享34970A数据采集器维修案例：

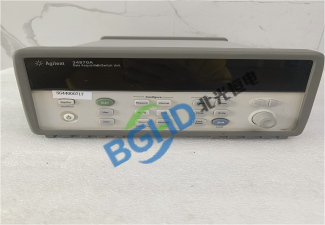

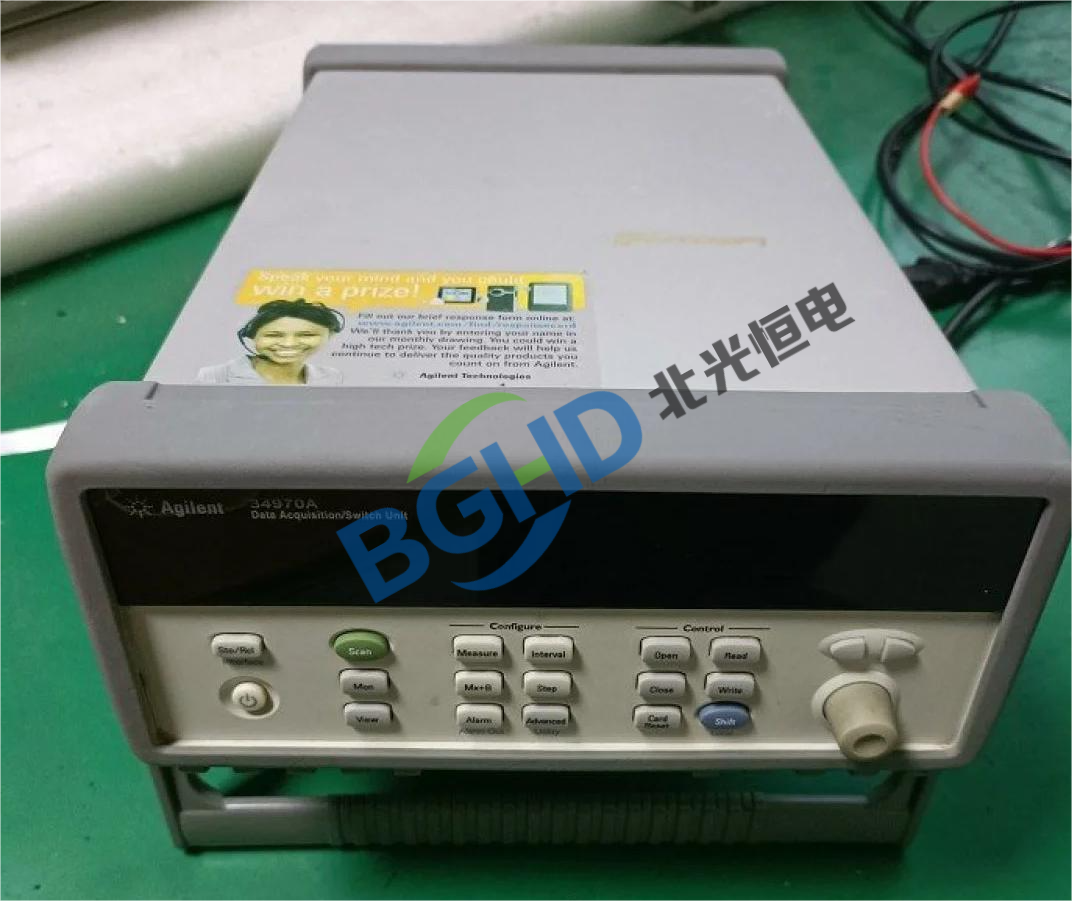

仪器型号： 安捷伦 Agilent 34970A 数据采集器（配34901A 20通道多路复用器模块）；

故障描述： 仪器开机正常，自检通过，但所有模拟通道无法测量热电偶温度：接入K型热电偶（室温约25°C），屏幕显示始终为-999.9°C；切换到直流电压档位，可正常测量毫伏级电压；冷端补偿功能开启或关闭均无效；更换模块后故障依旧；

检测过程：

检查外部热电偶接线及模块接口，确认接触良好；

拆机检测主机内部模拟总线，使用示波器探测信号通路，发现主机内部的温度转换电路（用于冷端补偿的参考热敏电阻）输出端电压为0V；

主机内部的冷端补偿参考热敏电阻开路，导致温度测量基准丢失；

进一步检测发现，该热敏电阻（10kΩ@25°C）的引脚焊点开裂，阻值无穷大。分析原因为仪器长期在震动环境中使用（如车载测试），焊点疲劳断裂。

维修： 34970A数据采集器维修案例

重新焊接热敏电阻引脚，并涂覆固定胶加固；若热敏电阻本体损坏则更换同规格元件；

重新装配后，使用标准热电偶信号源进行温度通道校准（0°C、100°C、500°C各点验证）；

热电偶测量恢复正常（室温25°C显示25.2°C），精度回归原厂±0.5°C指标，维修完毕。
