安捷伦Agilent 6812B/6813B交流电源/功率分析仪维修案例

交流电源是电子测试领域中用于提供稳定、可编程交流电压和电流的核心设备，广泛应用于电源测试、变频器调试、家电性能评估及航空电子设备供电模拟等场景。安捷伦6812B/6813B是一款高性能交流电源/功率分析仪二合一设备，输出功率分别为375VA和750VA，输出电压范围0-300V（直流及交流），频率覆盖DC至1kHz（典型值5kHz），具备任意波形生成和功率分析功能，内置高精度功率计（电压、电流、功率、谐波等测量），支持失真模拟和浪涌/跌落测试。凭借其内置的功率分析能力和宽范围输出特性，6812B/6813B成为交流供电测试领域中兼具源与表功能的“全能交流源”。

北光恒电测试设备维修中心分享6812B交流电源维修案例：

仪器型号： 安捷伦 Agilent 6812B 交流电源/功率分析仪（375VA，300V，1kHz）；

故障描述： 仪器开机正常，面板显示正常，但交流输出电压波形出现严重畸变：设定输出120V/50Hz正弦波，用示波器观察输出波形，发现波形顶部被削平（类似限幅），有效值读数偏低；直流输出电压正常；自检程序报“输出波形失真”；

检测过程：

检查输出负载及接线，空载状态下波形仍然失真，排除负载问题；

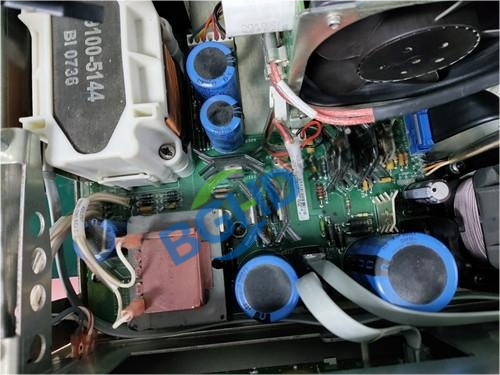

拆机检测输出级功率放大模块，使用示波器测量末级功率管的驱动信号，发现驱动信号在正半周接近峰值时被限制，而误差放大器输出正常；

输出级功率管（IGBT模块）的驱动电路中的隔离光耦老化，导致导通不完全，大电流时压降增大，波形顶部被削平；

进一步检测发现，IGBT驱动光耦（HCPL-3120）的输出上升时间变慢（从正常70ns增至约500ns），开关损耗增加，无法维持高电压输出。

维修： 6812B交流电源维修案例

更换损坏的IGBT驱动光耦（HCPL-3120），并检测同桥臂另一只光耦性能正常；

重新装配后，使用示波器验证输出波形完整性（120V/50Hz正弦波），波形平滑无失真；

对电源进行输出电压/频率校准，验证谐波失真指标（THD<0.5%）；

交流输出恢复正常，波形纯净，精度回归原厂指标，维修完毕。
