吉时利Keithley 2400数字源表维修案例

数字源表（SMU）是半导体与精密电子测试领域的核心设备，集精密电压源、电流源、电压表、电流表、电阻表五种功能于一身，能够同时提供激励并测量响应。吉时利2400是一款经典的单通道数字源表，电压范围±200V，电流范围±1A（可扩展至±10A选件），功率上限22W，具备6½位分辨率，基本精度高达0.012%，支持四象限操作，可同时作为源和负载使用。凭借其出色的低电流测量能力（低至10pA）和内置扫描功能，2400广泛应用于半导体I-V特性测试、LED光电器件分析、电池充放电及材料电阻率测量等领域，是实验室I-V特性分析的“源-测量全能王”。

北光恒电测试设备维修中心分享2400数字源表维修案例：

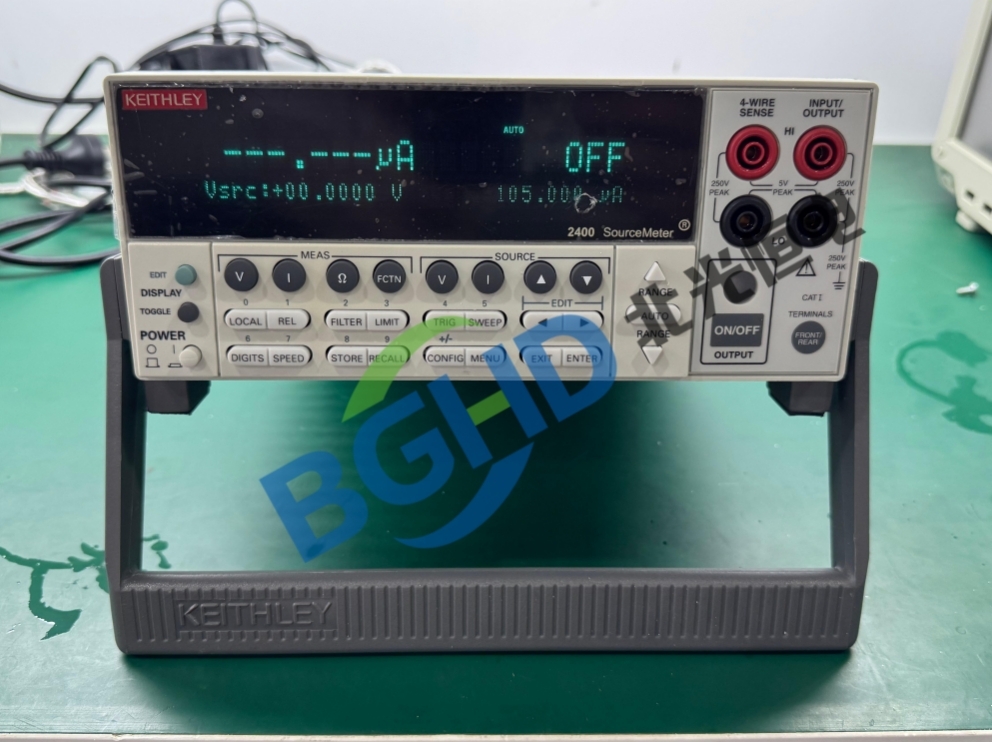

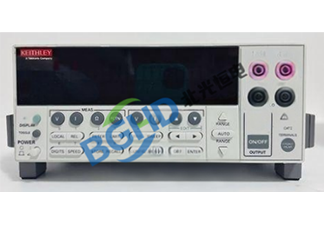

仪器型号： 吉时利 Keithley 2400 数字源表（200V/1A，六位半）；

故障描述： 仪器开机正常，自检部分通过，但电压输出功能异常：设定输出电压10V，使用外接万用表实测输出端电压为0V；电流输出和测量功能正常（设定10mA可正常输出）；前面板显示屏显示的设定电压与实际输出不符，始终显示0V；无报警信息；

检测过程：

检查输出接线端子及测试线缆，确认无接触不良；

拆机检测电压输出功率放大器（PA）电路，使用示波器探测DAC输出端（控制电压），发现DAC输出正常（对应10V的控制电压）。探测PA的输入端有信号，但输出端无电压；

电压输出功率放大器损坏，输出级开路；

进一步检测发现，PA级的末级功率MOSFET（型号IRF640）已击穿开路，导致电压输出回路中断。分析原因为该通道曾输出状态下误接入外部高电压源（如电池组），反向电压冲击烧毁了MOSFET。

维修： 2400数字源表维修案例

更换损坏的功率MOSFET（IRF640配对管），同时检查栅极驱动电阻及负反馈回路元件无异常；

重新装配后，对源表进行电压档位校准（0V、±20V、±100V、±200V）和电流限幅校准；

电压输出恢复正常（10V实测9.998V），精度回归±0.012%原厂指标，四象限工作正常，维修完毕。
