福禄克Fluke 754多功能过程校验仪维修案例

过程校验仪是工业自动化仪表维护领域的核心工具，能够模拟和测量电压、电流、电阻、热电偶、热电阻、频率、脉冲等多种过程信号，广泛应用于PLC系统调试、变送器校验、阀门定位器测试及温度传感器校准等场景。福禄克Fluke 754是一款多功能高精度过程校验仪，具备双通道测量/输出能力，可同时测量和输出环路信号，精度高达0.01%，内置可充电锂电池支持10小时连续工作，配备高亮度触摸屏和红外通讯接口，能够记录校准数据并生成报告。该仪器支持自动分步测试和回路供电，配合预置的热电偶/热电阻分度表，大幅提升现场仪表巡检和故障排查效率，是工业仪表工程师手中值得信赖的“全能校准师”。

北光恒电测试设备维修中心分享Fluke 754过程校验仪维修案例：

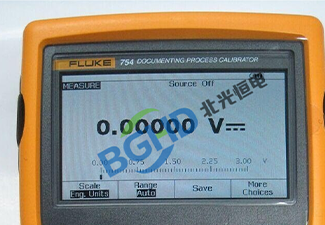

仪器型号： 福禄克 Fluke 754 多功能过程校验仪（双通道，HART通讯）；

故障描述： 仪器开机正常，屏幕显示正常，但mA输出功能异常：设定输出4.00mA，使用外接高精度电流表实测输出为0mA；设定输出20.00mA，实测仍为0mA；电压输出功能正常（设定10V输出9.98V）；回路供电功能（24V）正常；

检测过程：

检查输出端子及测试线缆，确认无接触不良或断路；

拆机检测mA输出模块，使用示波器探测DAC输出端，发现DAC输出控制电压正常（对应4mA约0.2V），但经过V/I转换电路后无电流输出；

V/I转换电路中的保护三极管击穿开路；

进一步检测发现，mA输出端串联的一颗限流保护三极管（PNP型）的集电极与发射极之间已开路，分析原因为该输出曾误接入外部高电压源（超出±30V保护范围），导致晶体管烧毁。

维修： Fluke 754过程校验仪维修案例

更换损坏的限流保护三极管（同型号配对），并检查V/I转换运放无连带损伤；

重新装配后，使用标准电流表对mA输出档位进行校准（0mA、4mA、12mA、20mA逐点验证）；

mA输出恢复正常（4.00mA实测4.002mA），精度回归原厂0.01%指标，维修完毕。
