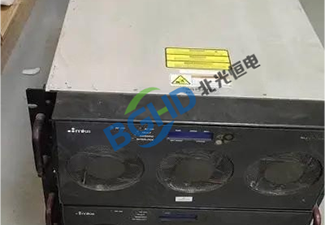

TDK-LAMBDA GEN100-33-1P200可编程直流电源维修案例

可编程直流电源是工业自动化和实验室测试领域的核心设备，用于提供稳定、可调的直流电压和电流，广泛应用于半导体设备供电、电镀电解、电池化成及新能源汽车测试等领域。TDK-LAMBDA GEN系列是一款高功率密度可编程直流电源，GEN100-33-1P200型号输出电压0-100V，输出电流0-33A，最大功率3300W，具备主动式PFC（功率因数校正）、效率高达88%，支持恒压/恒流自动切换，标配RS232/RS485接口，可选配LAN/GPIB。该电源采用模块化设计，体积紧凑，内置过压、过热、过流等多重保护功能，是工业产线连续高可靠性供电的“工业动力站”。

北光恒电测试设备维修中心分享GEN100-33-1P200直流电源维修案例：

仪器型号： TDK-LAMBDA GEN100-33-1P200 可编程直流电源（100V/33A/3300W）；

故障描述： 仪器开机正常，面板显示正常，但输出电压在加载瞬间跌落并触发保护：设定输出电压50V，空载时输出正常（50V）；当负载电流拉载至10A时，输出电压瞬间跌落到0V，同时前面板报警指示灯亮，报“OCP（过流保护）”；实际电流远低于设定限流值（33A）；减负载至2A时偶尔正常，但无法稳定工作；

检测过程：

检查输出电缆及负载（使用电子负载），确认外部无短路；

拆机检测主功率回路（全桥移相ZVS拓扑），使用示波器测量初级侧电流采样互感器的波形，发现电流波形在轻载时正常，负载增大后出现非对称尖峰，触发保护电路误动作；

电流采样电路中的滤波电容老化导致高频噪声耦合，保护电路误判为过流；

进一步检测发现，初级电流采样信号处理电路中的一颗陶瓷电容（10nF/X7R）容值下降至接近0，失去滤波作用，开关管产生的共模噪声叠加在电流信号上，当负载电流超过5A时噪声幅度超过保护阈值，触发OCP误动作。

维修： GEN100-33-1P200直流电源维修案例

更换失效的滤波电容（10nF），同时更换同位置老化电容以确保信号完整性；

重新上电后，使用电子负载逐级加载（5A、10A、15A、20A、30A），电压稳定无跌落，OCP保护不再误触发；

对电源进行输出电压/电流校准，验证满载（33A）稳定性；

负载拉载正常，保护功能准确（实际过流时才触发），电源恢复正常工作，维修完毕。
