斯坦福SRS SR830锁相放大器维修案例

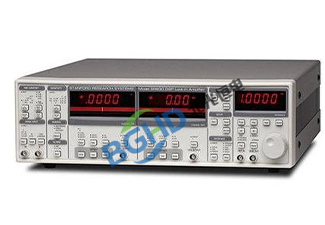

锁相放大器是微弱信号检测领域的核心仪器，利用相敏检测技术从强噪声背景中提取已知频率的极微弱信号，广泛应用于光谱测量、材料表征、量子传感、光电探测及生物医学工程等领域。斯坦福SRS SR830是一款双通道数字锁相放大器，频率范围1mHz至102.4kHz，动态储备高达100dB，输入电压灵敏度低至2nV（最高1V），具备自动灵敏度调节、自动相位搜索和谐波检测功能，配备4.3英寸LCD显示屏和RS232/GPIB通讯接口。凭借其优异的动态储备和低噪声性能，SR830能够检测被噪声淹没至100dB以下的信号，是科研实验中提取微弱信号的“噪声滤除大师”。

北光恒电测试设备维修中心分享SR830锁相放大器维修案例：

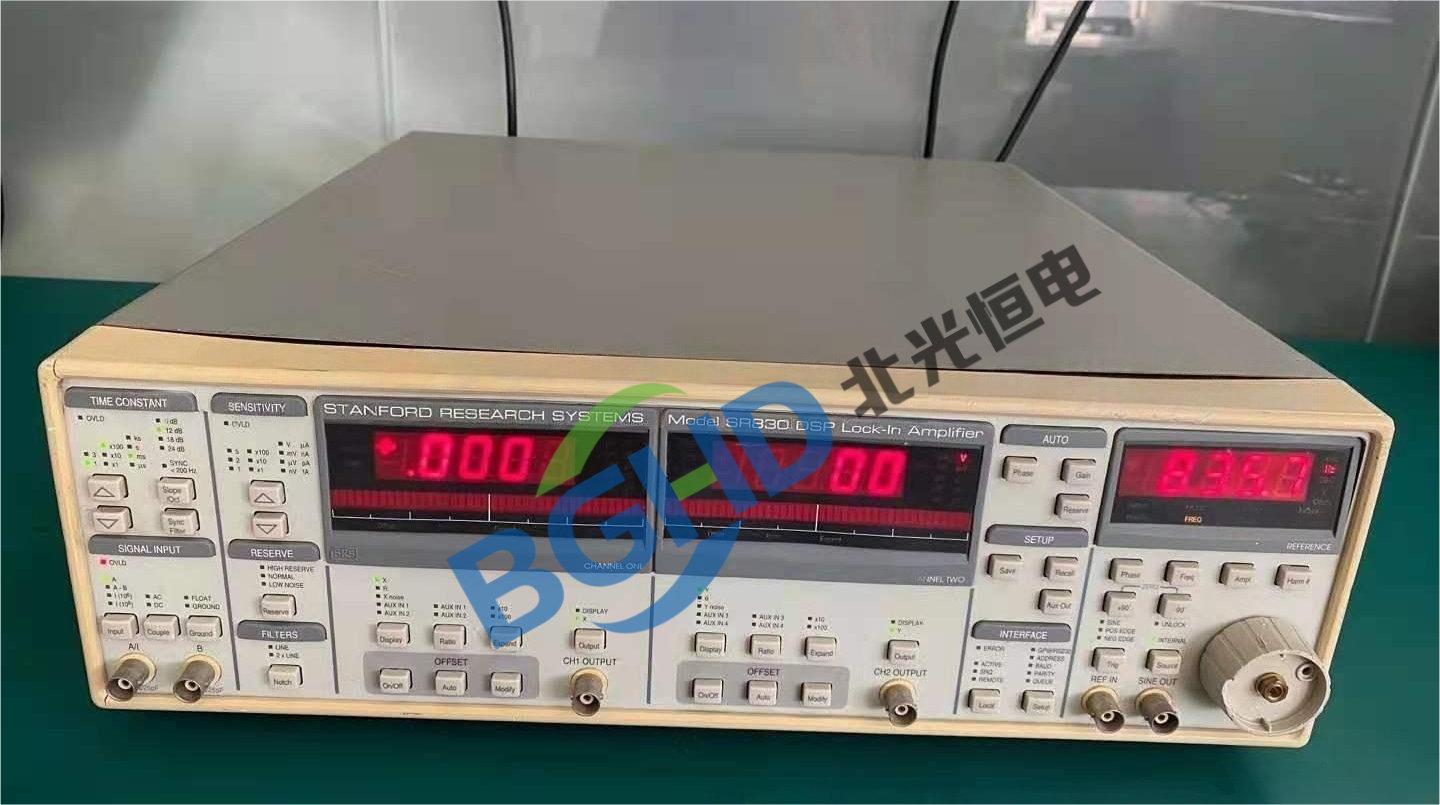

仪器型号： 斯坦福 SRS SR830 双通道数字锁相放大器（102.4kHz）；

故障描述： 仪器开机正常，自检通过，但X/R输出读数异常偏低且不稳定：输入参考频率1kHz、10mVpp正弦波测试信号（来自信号源），设置时间常数300ms、灵敏度500mV，正常X输出应约7.07V，但实测仅0.5V且波动剧烈；相位搜索功能可以锁定相位，但读数噪声极大；Y输出同样异常；

检测过程：

检查输入BNC连接器及内部保护电路，无物理损坏；

拆机检测模拟前端信号链路，使用示波器探测ADC输入端，发现信号幅度正常；探测FPGA输出的数字解调结果，发现数据中存在大量非预期尖峰；

数字解调器输出端的DAC芯片供电纹波过大，造成模拟输出波动；

进一步检测发现，为X/Y输出DAC（AD5541）供电的+5V电压轨上存在约200mVpp的100Hz工频纹波，跟踪发现滤波电容（1000µF/16V）已鼓包漏液，容值严重下降，导致后级DAC供电噪声淹没了有效信号。

维修： SR830锁相放大器维修案例

更换鼓包的电源滤波电容（1000µF/16V），同时更换同批次老化电容以确保整机稳定性；

使用示波器确认+5V电压轨纹波降至10mVpp以内；

重新上电后，输入测试信号，X输出恢复至7.05V（正常范围），读数稳定无跳动；

对锁相放大器进行增益校准和相位校准，输出精度回归原厂指标，维修完毕。
