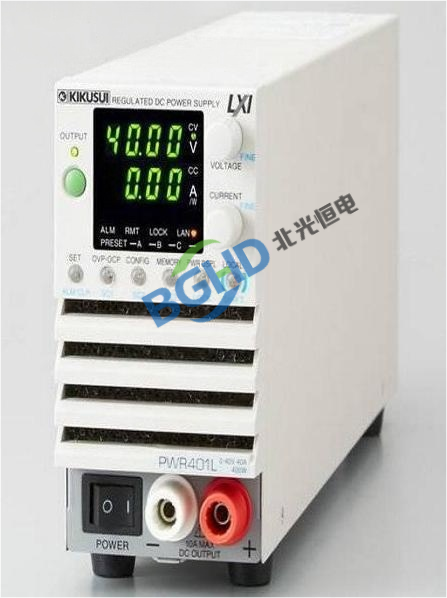

菊水KIKUSUI PWR401ML可编程直流电源维修案例

可编程直流电源是电子测试与工业供电领域的核心设备，能够提供稳定、可调的直流电压和电流输出，广泛应用于电路板调试、元器件老化测试、电机驱动及自动化测试系统等场景。菊水PWR401ML是一款高性能单通道可编程直流电源，输出电压0-40V，输出电流0-40A，最大功率400W，具备低纹波噪声特性（≤0.5mVrms）和高稳定度（±0.01%），支持恒压（CV）和恒流（CC）模式自动切换，配备标配RS232C、GPIB及USB通讯接口，可轻松集成到自动化测试系统中。凭借其坚固耐用的设计和完善的保护功能（过压/过流/过热保护），PWR401ML成为工业现场和研发实验室中值得信赖的“工业电源卫士”。

北光恒电测试设备维修中心分享PWR401ML直流电源维修案例：

仪器型号： 菊水 KIKUSUI PWR401ML 可编程直流电源（40V/40A/400W）；

故障描述： 仪器开机正常，面板显示正常，但输出电压无法调节且始终为0V：设定输出电压10V，按下OUTPUT开启键，万用表实测输出端电压始终为0V；电流设定值可调节，但实际输出电流也为0A；无报警提示，风扇运转正常；

检测过程：

检查输出端子及外部负载线，确认无短路或断路；

拆机检测主功率回路，测量整流桥后直流母线电压正常（约310V）；测量DC-DC变换器（全桥移相拓扑）的初级侧波形，发现驱动芯片无PWM信号输出；

PWM控制芯片供电丢失，导致变换器不工作；

进一步检测发现，PWM控制芯片（UC3875）的VCC供电脚电压为0V，沿着供电链路查找，一颗用于提供辅助电源的线性稳压器（7812）输入端有电压，输出端为0V，且对地短路，已损坏。

维修： PWR401ML直流电源维修案例

更换损坏的线性稳压器（7812），并检查输出端滤波电容无短路；

重新上电后，PWM控制芯片供电恢复至12V，驱动波形正常；

使用示波器验证输出电压从0V到40V可调，各档位带载正常；对电源进行电压校准及电流校准；

输出电压控制恢复正常，精度回归原厂±0.01%指标，维修完毕。
