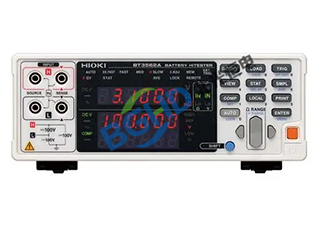

日置HIOKI BT3562A电池测试仪维修案例

电池测试仪是新能源与电池制造领域的核心检测设备，用于测量电池的内阻（AC-IR）和开路电压（OCV），广泛应用于锂电池、铅酸电池、镍氢电池的来料检验、分选配对及老化评估。日置BT3562A是一款高精度电池测试仪，电阻测量范围0.1mΩ至3000Ω，分辨率高达0.01mΩ；电压测量范围0V至60V（支持高电压电池串），基本精度±0.01%rdg±3dgt。该仪器具备外部触发、比较器功能及丰富的通讯接口，可实现快速自动分选。凭借其毫欧级内阻分辨率和微伏级电压精度，BT3562A是动力电池电芯配对和模组测试的“体检师”。

北光恒电测试设备维修中心分享BT3562A电池测试仪维修案例：

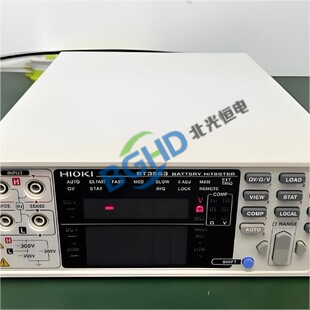

仪器型号： 日置 HIOKI BT3562A 电池测试仪（高电压型，60V量程）；

故障描述： 仪器开机正常，自检通过，但内阻测量值不稳定且严重偏高：测试已知内阻为1mΩ的标准锰铜电阻（四线制连接），读数在5mΩ至15mΩ之间跳动；电压测量功能正常（对比标准电压源）；开路清零（Open Clear）执行后问题依旧；

检测过程：

检查测试夹具及四线制线缆，确认无接触不良或线路断股；

拆机检测内部恒流源电路（AC-IR测量原理：施加1kHz/10mA恒定交流电流，测量响应电压），使用示波器探测恒流源输出端，发现电流波形畸变（非正弦），幅度不稳定；

恒流源驱动电路中的运算放大器老化，导致输出阻抗升高，实际激励电流随负载变化；

进一步检测发现，恒流源反馈回路中的精密采样电阻焊点出现虚焊裂纹，使恒流闭环增益不稳定，施加到被测电池的交流电流不恒定，造成内阻计算波动。

维修： BT3562A电池测试仪维修案例

重新焊接恒流源反馈回路中的精密采样电阻，并更换老化的运算放大器（型号AD711）；

使用标准电阻（1mΩ、10mΩ、100mΩ、1Ω、10Ω）对仪器进行内阻档位校准和恒流源幅度验证；

内阻测量恢复稳定（1mΩ标准电阻读数为1.01mΩ），跳动小于±0.05mΩ，精度回归原厂指标，维修完毕。
