力科Lecroy HDO6054A高分辨率示波器维修案例

高分辨率示波器是精密测量领域的核心工具，凭借其高垂直分辨率（12位及以上），能够清晰捕获被噪声淹没的微弱信号细节，广泛应用于电源纹波分析、传感器信号调试、医疗电子及汽车电子等领域。力科HDO6054A是一款高性能高分辨率示波器，配备4个模拟通道（500MHz带宽、2.5GS/s采样率），垂直分辨率高达12位（增强模式下可达15位），具备12.1英寸触摸屏和强大的波形分析功能，支持多种串行总线协议解码及高级数学运算。凭借其极低的底噪（<100µVrms）和高精度时间基准，HDO6054A能够精准捕获微小信号的变化，是工程师洞察信号细节的“显微镜”。

北光恒电测试设备维修中心分享HDO6054A示波器维修案例：

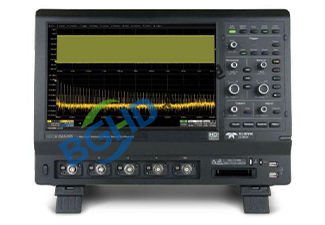

仪器型号： 力科 Lecroy HDO6054A 高分辨率示波器（500MHz带宽，12位垂直分辨率）；

故障描述： 仪器开机正常，自检通过，但通道1底噪异常增大：其他通道底噪约80µVrms，通道1底噪高达2mVrms，且通道1波形垂直方向存在明显的随机抖动；使用内部1kHz校准信号测试，通道1的幅度测量值在±10%范围内跳动；其他通道测量正常；

检测过程：

检查通道1输入BNC连接器及内部端接电阻，排除接触不良；

拆机检测通道1前端模拟链路，使用外部低噪声信号源（100kHz/1mVpp）分别注入ADC输入端和前置放大器的输入端，发现注入ADC时信号正常，注入前置放大器时噪声明显；

通道1前置放大器芯片（低噪声运放）性能退化，自身噪声系数大幅升高；

进一步检测发现，前置放大器的负反馈回路中的一颗精密电阻阻值漂移，导致放大器的偏置和增益出现波动，同时放大器本身因供电纹波敏感也出现1/f噪声增大的情况。

维修： HDO6054A示波器维修案例

更换通道1前置放大器芯片及负反馈回路中的精密电阻，并检查供电去耦电容无异常；

重新装配后，对通道1进行垂直幅度校准和偏移校准，使用标准信号源验证各档位底噪及增益精度；

通道1底噪恢复至80µVrms以内，波形稳定，测量精度回归原厂指标，维修完毕。
