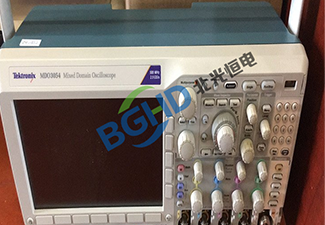

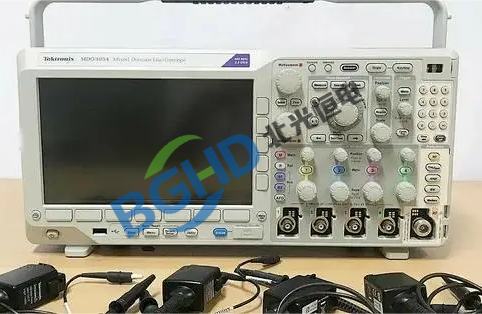

泰克Tektronix MDO3054混合域示波器维修案例

混合域示波器是集数字示波器、频谱分析仪、逻辑分析仪及协议分析仪于一体的多功能测试设备，能够同时观察时域波形和频域频谱，并实现跨域关联触发，广泛应用于嵌入式系统调试、无线通信模块测试、电磁干扰排查及电源完整性分析等领域。泰克MDO3054是一款六合一混合域示波器，配备4个模拟通道（500MHz带宽、2.5GS/s采样率）、16个数字通道及1个3GHz频谱分析仪输入端口，具备超过25种串行总线协议解码功能，支持频谱时间和波形时间的关联分析，能够帮助工程师快速定位时频域耦合故障，是跨域联合调试的“侦察兵”。

北光恒电测试设备维修中心分享MDO3054混合域示波器维修案例：

仪器型号： 泰克 Tektronix MDO3054 混合域示波器（500MHz带宽，3GHz频谱分析仪）；

故障描述： 仪器开机正常，示波器通道1-4均工作正常，但频谱分析仪（RF）端口无信号响应：输入-20dBm、1GHz标准正弦波，屏幕频谱迹线始终显示在-100dBm底噪水平，无峰值显示；自检程序报“RF通道自检失败”；示波器时域功能正常，排除主板主控问题；

检测过程：

检查RF输入端口及连接电缆，使用其他频谱仪验证信号源输出正常，排除外部因素；

拆机检测RF通道链路，使用频谱分析仪探针逐级测试内部节点：低通滤波器输出正常，混频器输出中频信号时有时无；

RF混频器本振泄露过大，导致后端中频放大器饱和；

进一步检测发现，RF板上的有源混频器（HMC557A）本振驱动功率过高，超出器件额定值，致使混频器内部二极管烧毁，无法正常下变频。分析原因为本振缓冲放大器的偏置电阻因老化阻值漂移，导致输出功率异常升高，烧毁混频器。

维修： MDO3054混合域示波器维修案例

更换损坏的有源混频器芯片（HMC557A），并调整本振缓冲放大器的偏置电阻，恢复至驱动功率正常值；

重新装配后，使用标准信号源对RF通道进行幅度校准和频率响应校准；

频谱分析仪功能恢复正常，-20dBm/1GHz信号准确显示，底噪及动态范围回归原厂指标，维修完毕。
