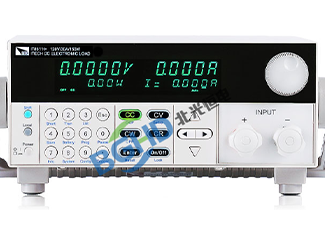

艾德克斯ITECH IT8511A+可编程直流电子负载维修案例

可编程直流电子负载是一种能够模拟各种真实负载特性的专业测试设备，可工作在恒流、恒压、恒阻、恒功率等多种模式下，广泛应用于开关电源、电池、光伏逆变器、车载充电机等产品的研发测试与老化验证。艾德克斯IT8511A+是一款高性能单通道可编程直流电子负载，功率范围1.5kW至2.6kW，电压测量范围0-150V，电流测量范围0-120A，具备高精度ADC采样（电压0.05%、电流0.1%）和0.1mA/1mV的高分辨率，支持动态测试、序列测试及自动测试功能，配合标配的RS232/USB通信接口和免费上位机软件，是电源测试工程师进行可靠性验证和性能评估的理想“智能负荷兵”。

北光恒电测试设备维修中心分享IT8511A+电子负载维修案例：

仪器型号： 艾德克斯 ITECH IT8511A+ 可编程直流电子负载（120A/150V/1.5kW）；

故障描述： 仪器开机正常，面板显示正常，但恒流（CC）模式下电流拉载异常：设定恒流5A，外接标准电流表实测电流为0.2A，无法达到设定值；设定小电流（<0.5A）时，输出基本正常；自检程序报“CC模式输出异常”；

检测过程：

检查输入接线及外部电源（30V/10A直流源），确认供电正常；

拆机检测功率级电路，使用示波器探测功率MOSFET的栅极驱动信号，发现驱动PWM波形正常，但MOSFET漏极电流极小；

功率MOSFET阵列中有一颗损坏（开路），导致总载流能力大幅下降；

进一步检测发现，并联的8颗TO-247封装MOSFET中，有1颗的D-S极已完全开路，同时其栅极驱动电阻也有烧焦痕迹。分析原因为该通道曾长时间拉载接近满功率电流，散热不良导致单颗MOSFET热击穿开路，剩余MOSFET因均流不均而无法输出设定电流。

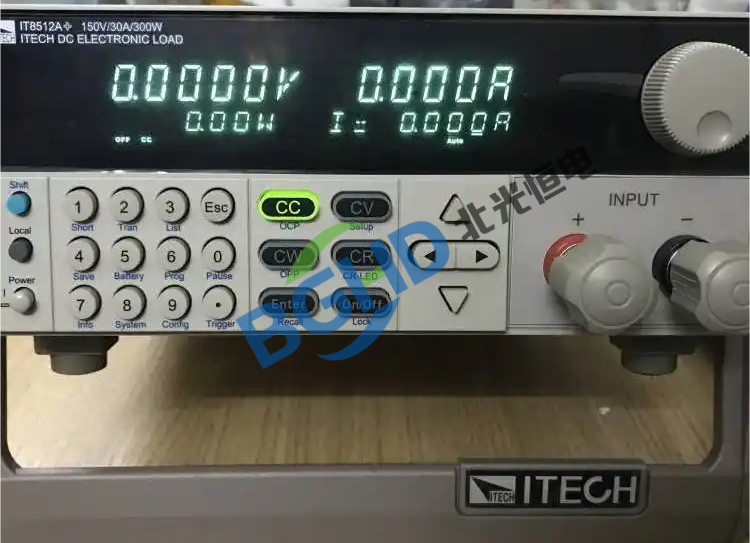

维修： IT8511A+电子负载维修案例

更换全部并联的功率MOSFET（确保同批次参数一致性），并重新涂抹导热硅脂，拧紧散热器固定螺丝；

更换对应的栅极驱动电阻，检查均流电路无其他异常；

重新装配后，使用大功率直流源对负载进行恒流、恒压、恒阻模式校准及满功率拉载测试（30A、60A、90A、120A逐级验证）；

CC模式拉载恢复正常，电流精度回归原厂指标，长期满功率老化测试散热良好，维修完毕。
