安捷伦N5181A射频信号源自检报错406故障维修案例

　　故障描述

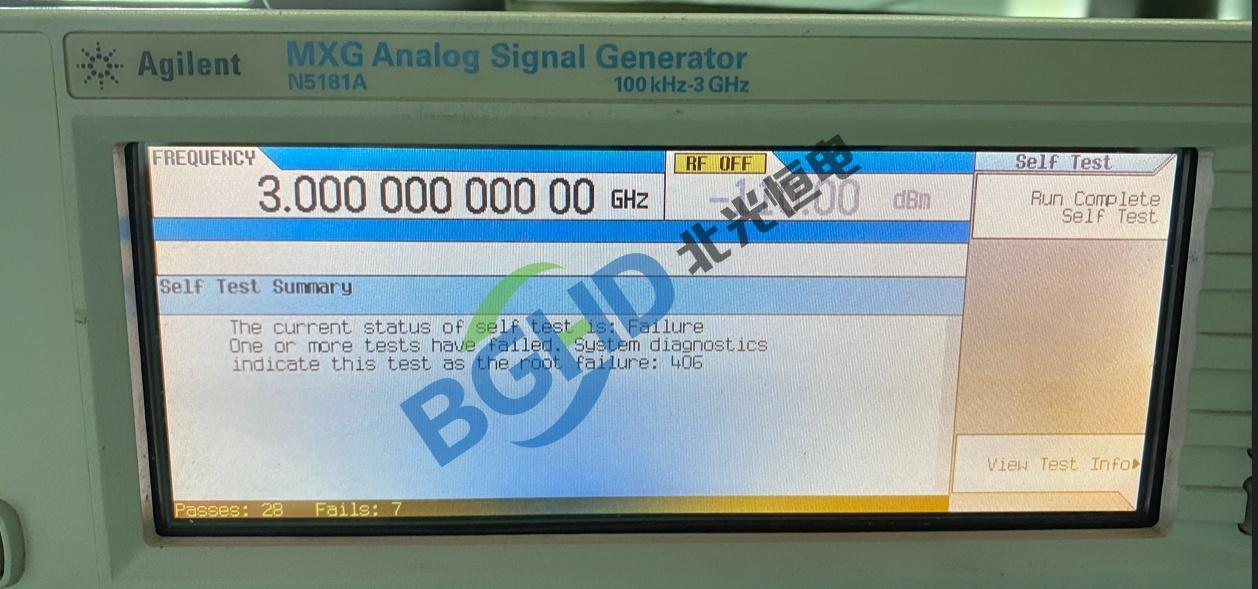

　　客户送修一台Agilent N5181A射频信号发生器。开机自检时报错代码406，仪器无法进入正常工作界面，所有射频输出被锁定。

　　故障排查

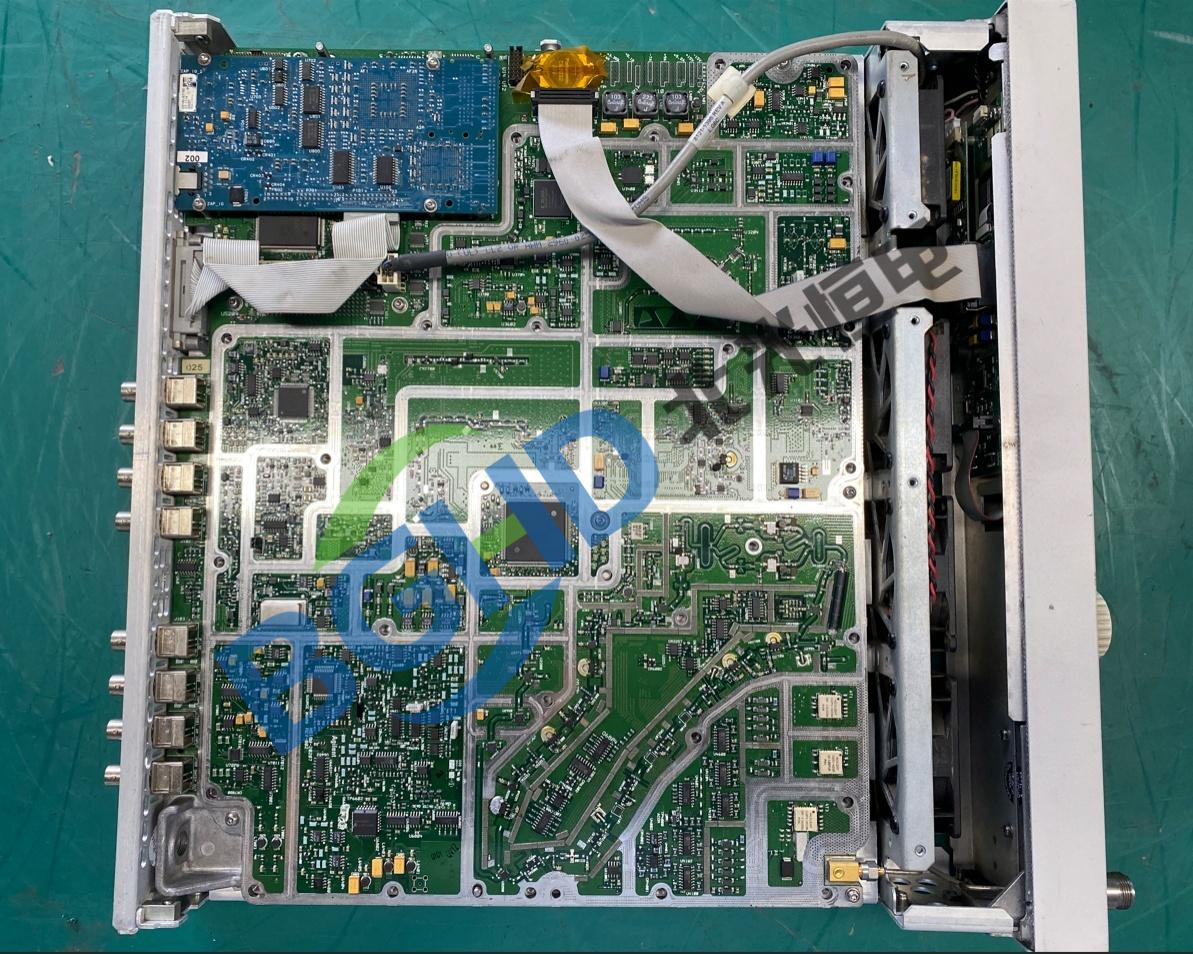

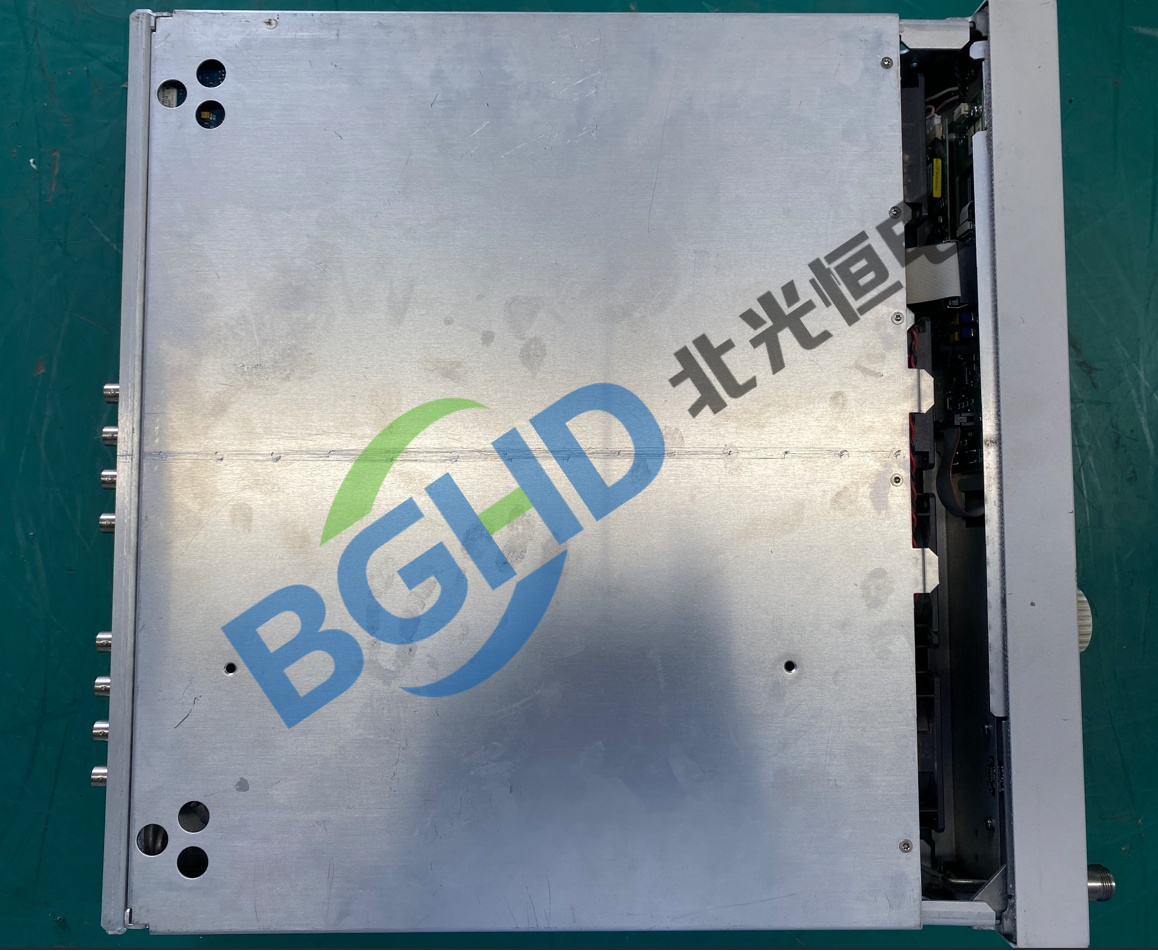

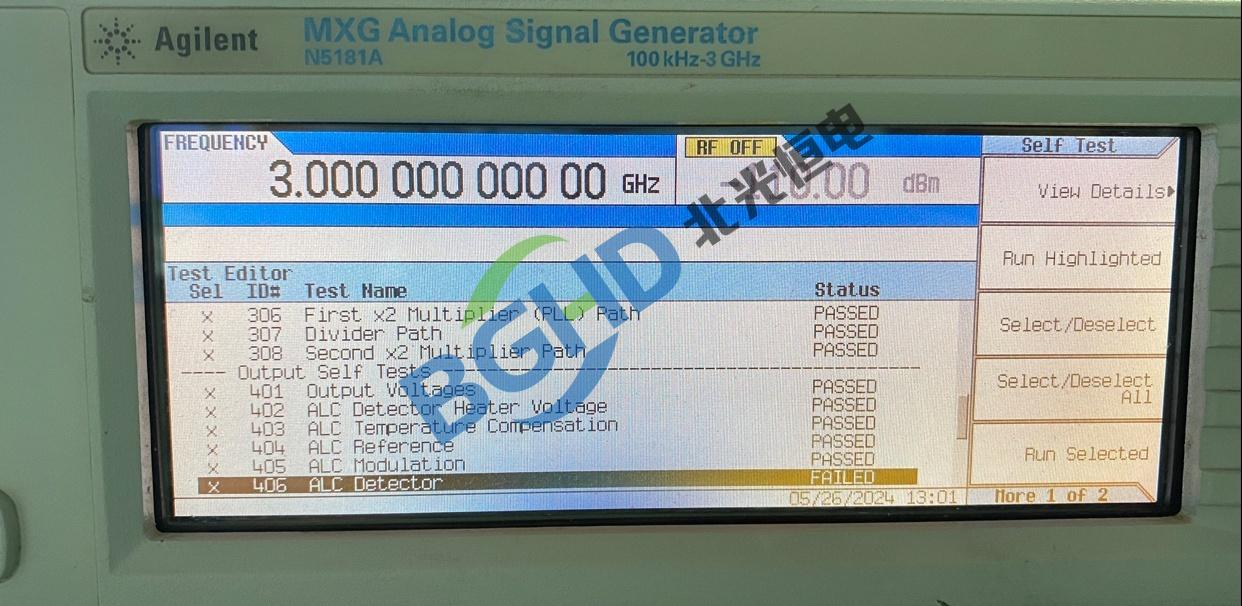

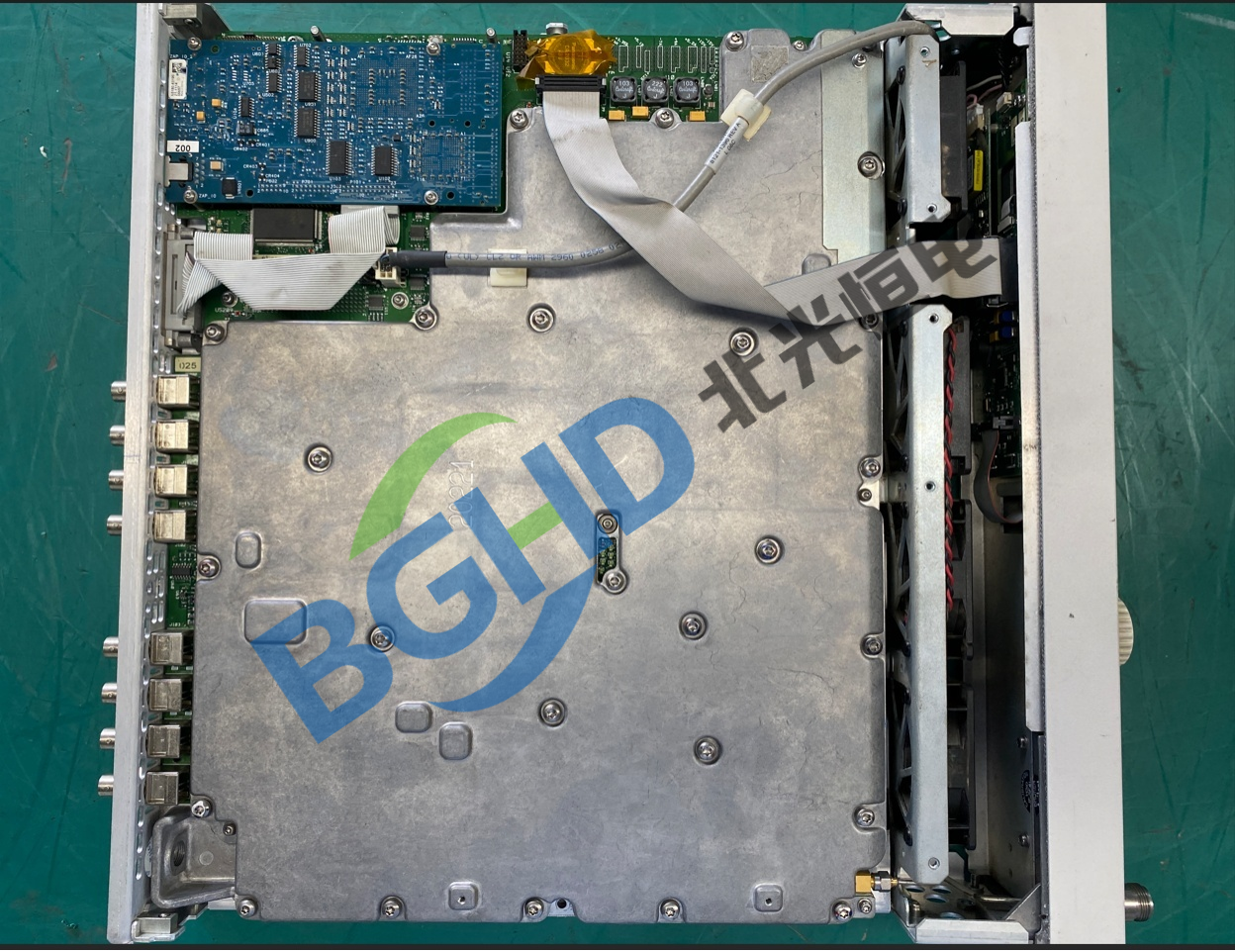

　　查询维修手册，报错406指向内部射频链路增益不足。拆机检查射频输出模块，测量ALC环路中各级放大器供电。末级宽带放大器供电正常，但前级驱动放大器供电电压偏低。追溯该供电来源，由电源板上的一路LDO稳压器提供，输入电压正常，但输出电压偏离标称值且纹波较大。更换LDO输出滤波电容后电压仍不稳，判断LDO芯片老化，带载能力下降。

　　维修处理

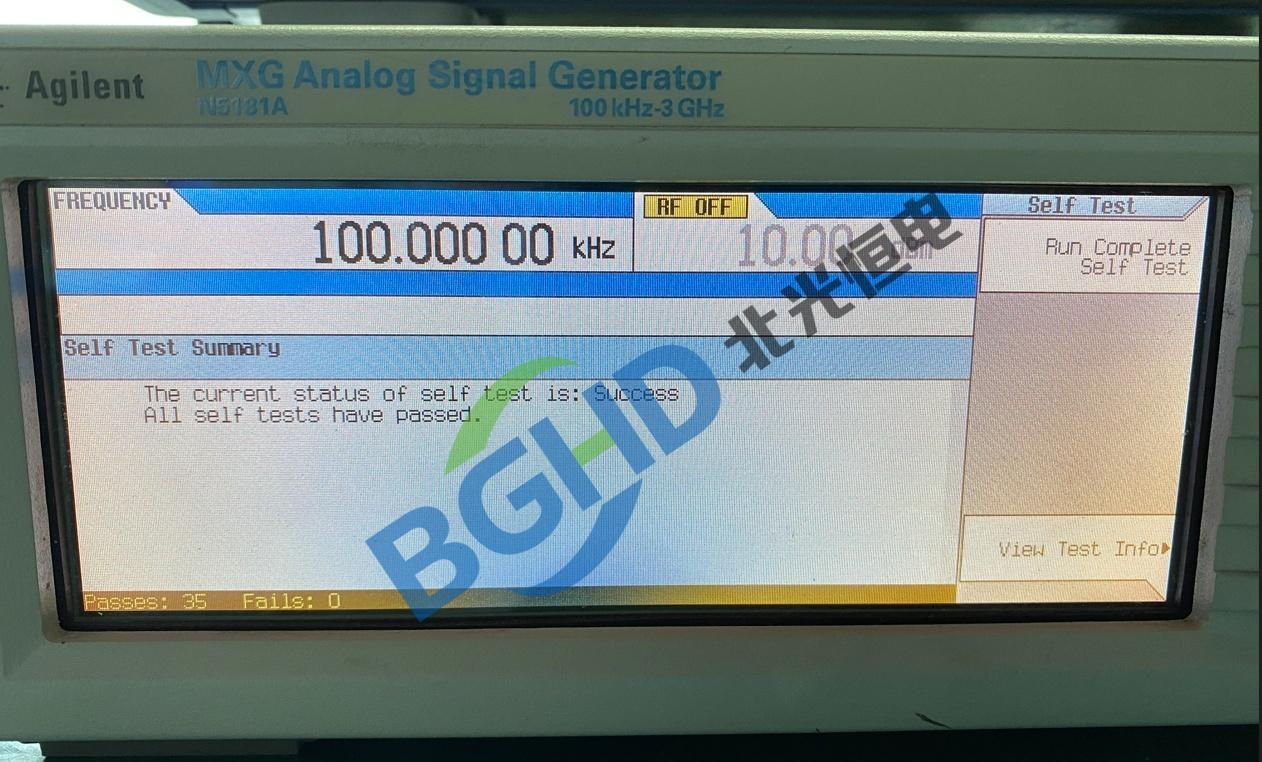

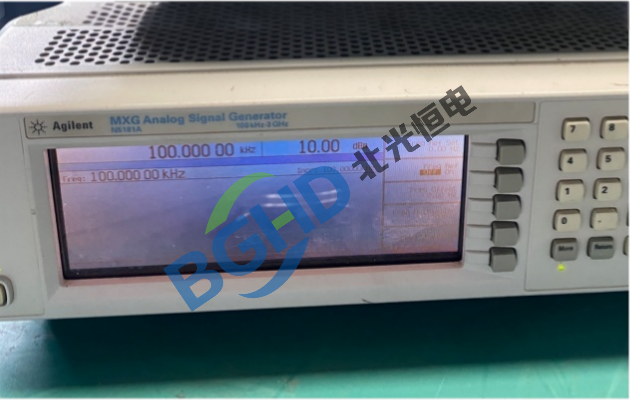

　　更换同型号LDO稳压芯片，输出电压恢复正常。装机后开机自检一次通过，全频段输出功率和频率准确度验证合格。老化测试12小时无异常。

　　维修小结

　　报错406根因是驱动放大器供电LDO老化，电压不足导致射频链路增益不够，自检失败。排查此类自检报错优先查各级放大器供电，而非直接更换射频模块。
