安捷伦E8257D信号源开机频差故障维修案例

　　故障描述

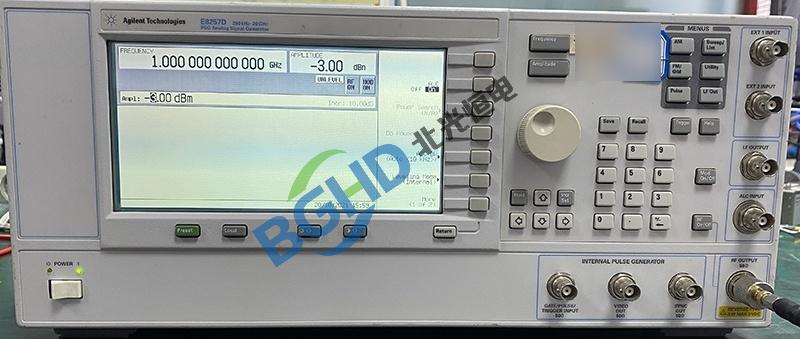

　　客户送修一台Agilent E8257D微波信号发生器，频率范围250kHz至67GHz。故障表现为输出频率整体偏移约5MHz，设定1GHz时实测输出1.000005GHz，所有频段偏移量一致。多次重启和恢复出厂设置后频差依旧。

　　故障排查

　　全频段偏移量一致，说明频率合成的参考基准出现偏差。E8257D内部采用100MHz恒温晶振作为全机频率基准，所有输出频率均由该晶振倍频或分频产生。用频率计直接测量内部晶振输出，标称100MHz实测为100.0005MHz，偏移约5ppm。该偏移量与输出频率偏移比例一致，确认晶振老化导致频率漂移。

　　测量晶振供电正常，恒温槽加热电流正常，但频率校准电压偏离标称值。尝试通过仪器内部频率校准程序重新校准晶振，校准后频率恢复至100.000001MHz，偏移消除。

　　维修处理

　　执行内部频率校准程序，将晶振频率校准至标称值。校准后全频段输出频率验证，1GHz实测0.999999998GHz，偏差小于0.002ppm，优于出厂指标。老化测试12小时频率稳定。

　　维修小结

　　全频段均匀频差根因是内部恒温晶振长期漂移。晶振老化是渐变过程，频率逐年偏移。本案例通过软件校准恢复精度，无需更换硬件。若校准后短期内再次偏移，则需更换晶振模块。
