泰克DPO4054示波器IPD不能设置故障维修案例

　　故障描述

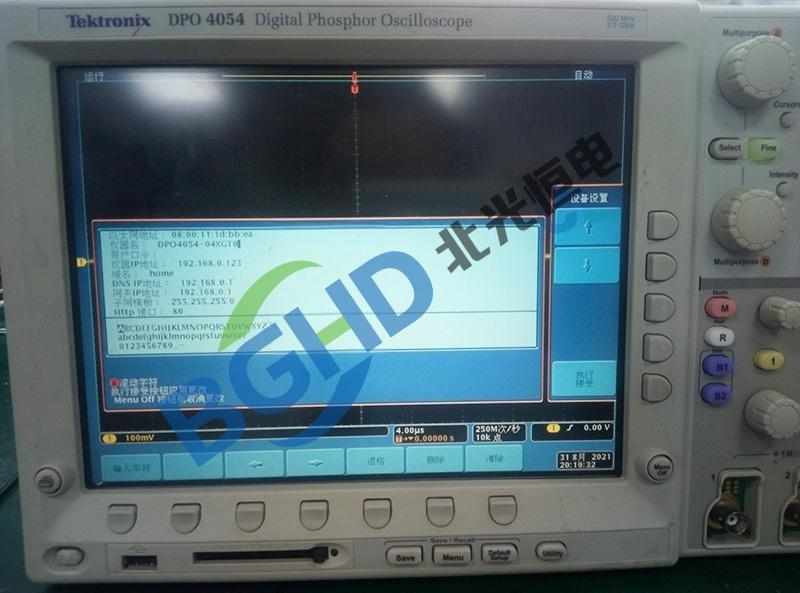

　　客户送修一台Tektronix DPO4054数字荧光示波器。插入TekConnect探头后前面板无法识别探头型号，IPD功能菜单灰色不可选，无法对探头进行偏置调节和带宽设置。更换确认完好的同型号探头后故障依旧，判断故障在示波器主机侧。

　　故障排查

　　IPD功能依赖探头接口内部的识别通信电路。拆机检查探头接口板，测量接口供电引脚电压，+5V和±15V均正常。测量识别信号线的对地阻值，正常约几十kΩ，实测一组通道识别线阻值仅200Ω，明显偏低。追溯该信号线连接至接口板上一颗ESD保护二极管，二极管反向漏电导致识别信号被拉低，主机无法读取探头信息。

　　维修处理

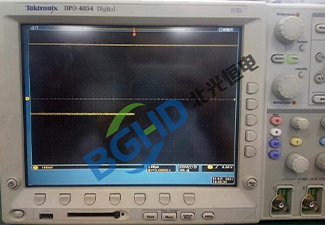

　　更换同型号ESD保护二极管，识别信号线阻值恢复正常。装机后插入探头能被正常识别，IPD功能菜单恢复正常，探头各项参数均可设置。全通道校准验证合格。

　　维修小结

　　IPD不能设置根因是探头接口板上ESD保护二极管漏电，导致探头识别信号异常。此类故障多由带电插拔探头时的静电冲击引发，建议插拔探头前先断开信号连接并释放人体静电。
