​NF FRA5097频率特性分析仪开机报错故障维修案例

故障描述

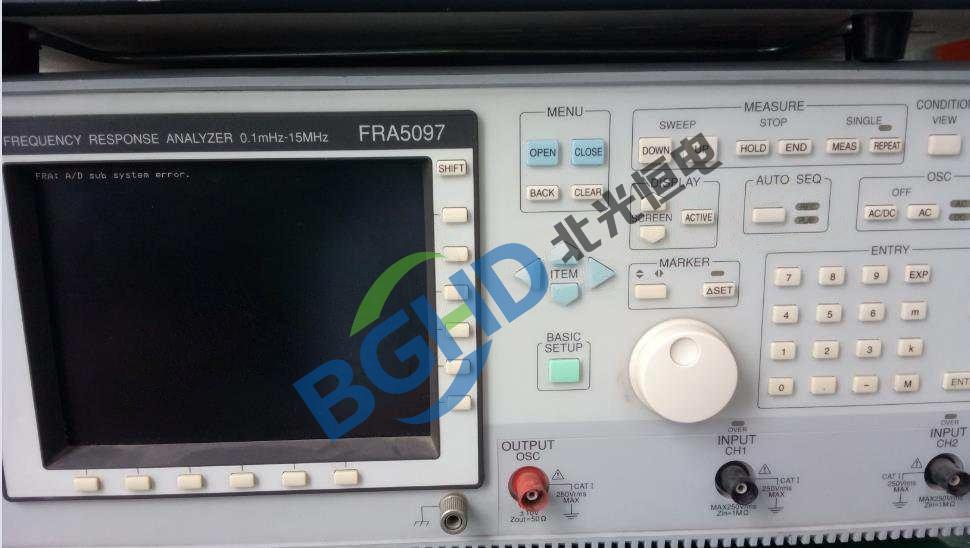

客户送修一台NF FRA5097频率特性分析仪。故障表现为开机自检失败，屏幕报错“System Error”，无法进入测量界面。反复重启故障依旧。

故障排查

FRA5097用于测量电路的频率响应特性，内部包含精密振荡器和多通道检测电路。开机报错无具体代码通常与供电或核心控制板有关。

拆机后首先检查电源模块各路输出。+5V和±15V均正常，但+3.3V数字供电实测为+2.6V，明显偏低。该路为主控板和DSP芯片供电，电压不足会导致数字电路初始化失败，自检报错。

检查+3.3V稳压电路，为一颗LDO芯片，输入+5V正常，输出端滤波电容为100μF电解电容。拆下用电桥测量，容量衰减至18μF，ESR升至9.6Ω，已严重老化。电容失效导致LDO输出不稳，电压跌落。

维修处理

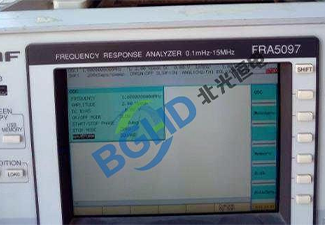

更换同规格滤波电容，+3.3V输出恢复正常。装机后开机自检一次通过，全功能测试正常。老化运行8小时无异常。

故障根因为电源模块+3.3V回路滤波电容老化，导致数字供电电压偏低，系统自检失败。更换电容即可解决，无需更换主控板。
