罗德与施瓦茨ZVB8网络分析仪开机无反应、键盘灯亮但屏幕不亮故障维修案例

　　故障描述

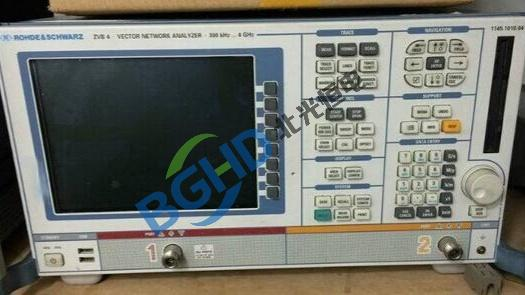

　　客户送修一台R&S ZVB8矢量网络分析仪，故障表现为按下电源键无任何反应，偶能开机但键盘灯亮而屏幕不亮，无法进入系统。

　　故障排查

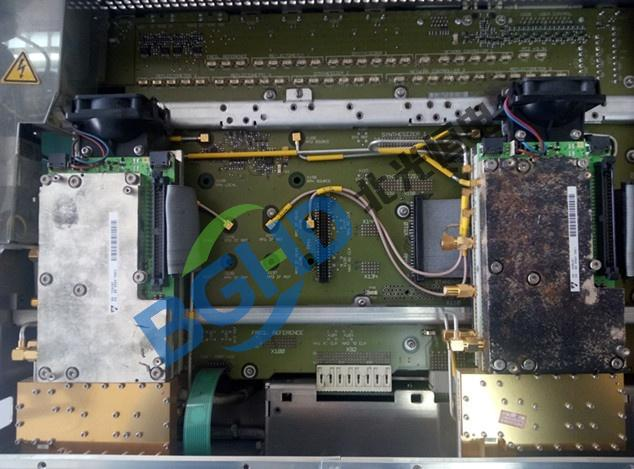

　　拆机后测量电源模块+5V待机电压正常，但按下电源键时开机使能引脚电压无变化。追溯开机信号路径，发现主板上拉电阻焊点存在微裂纹，导致使能信号无法传递。补焊后开机正常，风扇运转，屏幕点亮。

　　针对键盘灯亮但屏幕不亮的问题，测量各路供电，发现+5V主供输出为0V。拆开电源模块，该回路滤波电容标称1000μF实测仅210μF，ESR达4.7Ω，已严重老化。电容失效导致开机瞬间电压跌落触发保护，+5V无输出，屏幕背光不亮。

　　维修处理

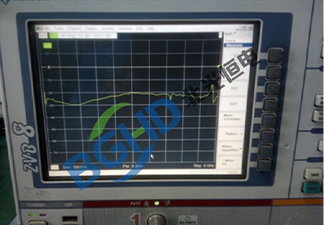

　　补焊使能电阻焊点，更换+5V回路滤波电容及同批次其他电容。装机后反复开关机50次均正常，全端口校准验证合格，老化测试12小时无异常。

　　本次故障由两个独立原因叠加：主板使能信号焊点裂纹导致无法开机，电源模块滤波电容老化导致屏幕不亮。两个故障点分别影响开机触发和显示供电，表现不同但均为器件老化或工艺缺陷。
