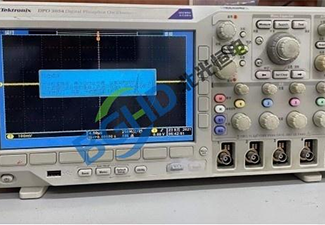

泰克 Tektronix DPO3054 数字荧光示波器维修案例

DPO3000 系列是泰克面向通用研发与测试应用的主流数字荧光示波器，凭借其高波形捕获率和深存储深度，广泛应用于电源设计、数字电路验证及信号完整性分析等领域。DPO3054 是该系列中的四通道主力型号，带宽 500MHz，采样率 2.5GS/s，记录长度 5M 点/通道，波形捕获率高达 50000 wfms/s，标配 9 英寸高分辨率彩色液晶显示屏。凭借其出色的性能和稳定的品质，DPO3054 成为研发工程师日常调试和故障诊断中值得信赖的“波形捕捉专家”。

北光恒电测试设备维修中心分享 DPO3054 数字荧光示波器维修案例：

仪器型号： 泰克 Tektronix DPO3054 数字荧光示波器（500MHz，4 通道）；

故障描述： 客户送修反映通道 3 无法正常测量直流电压，输入 1.5V 干电池电压，屏幕显示约 2.8V，偏差约 +87%；输入 5V 标准直流信号，显示约 9.2V，偏差约 +84%。通道 1、2、4 测量正常。AC 耦合模式下波形正常，DC 耦合模式下直流偏置严重错误。自检未报明确故障代码。

检测过程：

检查测试探头和线缆，确认无异常后，将通道 3 与通道 1 的探头对调，故障依然留在通道 3，排除探头问题。拆机后，重点检测通道 3 前端模拟信号链路的直流耦合路径。用示波器探测前端衰减器后级的缓冲放大器（型号 AD8034）输出端，发现该点直流电压异常偏高。测量该放大器的供电电压（±5V），正负电源正常；测量其增益设置电阻网络，发现反馈回路中的一颗精密电阻（5kΩ，0.1%）阻值已漂移至约 9.4kΩ，导致闭环增益从正常 1 倍变为约 1.88 倍，直流电压被同比例放大。

该电阻为薄膜精密电阻，安装位置靠近散热片，长期受热循环应力影响，内部薄膜层产生微裂纹，阻值发生永久性漂移。更换该电阻（5kΩ，0.1%，25ppm/℃）后，直流增益恢复准确。

维修： DPO3054 数字荧光示波器维修案例

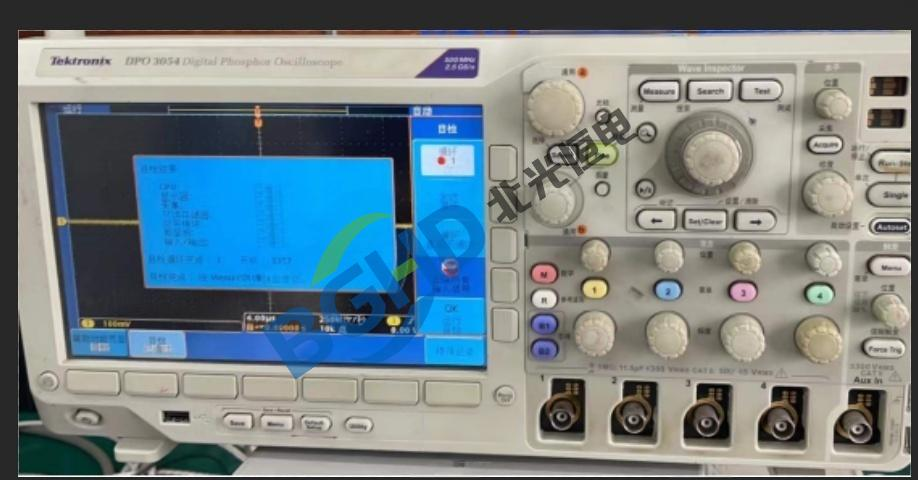

更换通道 3 前端缓冲放大器反馈回路中的精密电阻（5kΩ，0.1%，25ppm/℃），重新焊接并清洁焊盘。重新装配后，执行完整用户自校准（DC 增益校准和偏置校准）。验证通道 3 测量 1.5V 干电池显示 1.498V；测量 5V 标准直流信号显示 4.998V。通道 3 直流测量精度回归原厂指标，仪器维修完毕。
