福禄克199C示波表无法开机故障维修案例

　　故障描述

　　客户送修一台Fluke 199C手持式示波表，双通道、200MHz带宽，带万用表功能。故障表现为：按下电源键后屏幕无任何显示，背光不亮，无蜂鸣器提示音;接入外部电源适配器后充电指示灯不亮，整机无任何反应;使用确认完好的电池组替换后仍无法开机，排除电池故障;客户反映该设备在故障前曾出现偶发性自动关机，近一周彻底无法启动。该示波表用于现场设备调试和故障排查，因无法开机导致外场工作停滞，客户要求尽快修复。

　　设备背景

　　福禄克199C是ScopeMeter系列手持示波表，集数字示波器和数字万用表于一体，采用电池供电或外部适配器供电双模式。整机架构包括：电源管理模块、嵌入式主板、液晶显示屏及背光驱动、模拟通道前端和数字万用表前端。

　　电源管理链路为：外部适配器或电池→电源管理电路→多路直流稳压输出(+5V、+3.3V、±12V等)→主板及各功能模块。电源管理电路负责电池充放电管理、输入电源切换和各路电压稳压。开机按键为软开关设计，按下后触发电源管理芯片使能，各路电压依次上电，CPU启动并加载系统。

　　无法开机且充电指示灯不亮，说明电源管理电路未工作，故障点应在电源输入到电源管理芯片之间的链路上。

　　故障分析与排查

　　电池和适配器均已排除，故障范围锁定在仪器内部电源管理模块。按供电链路逐级排查。

　　第一步：电源输入通路检查

　　拆开外壳，取出主板。电源适配器接口和电池接口均通过连接器接入主板上的电源管理模块。目检电源接口附近电路，无烧毁痕迹，无异味，无腐蚀。

　　用万用表测量适配器输入插座到电源管理模块输入脚的PCB走线通断，正常。测量电池连接器到电源管理模块的通路，正常。输入保护元件包括一颗贴片保险丝和一颗TVS瞬态抑制二极管，保险丝导通正常，TVS管未击穿。输入通路完好。

　　第二步：电源管理芯片状态检测

　　199C的电源管理核心是一颗专用电源管理芯片，负责各路输出电压的时序控制和电池充放电管理。测量该芯片的供电输入引脚，接入适配器后电压为17.2V，正常。但芯片的使能引脚电压始终为0V，正常按下电源键后应跳变为高电平。

　　电源键通过一条独立走线连接到电源管理芯片的使能引脚。按下电源键时应将使能引脚拉高或拉低，触发芯片上电序列。实测按下电源键时使能引脚电平无任何变化，始终为0V。

　　第三步：开机按键电路排查

　　追溯电源键信号路径。电源键位于前面板按键板上，通过柔性排线连接到主板。用万用表测量按键本身，按下时触点导通正常，排除按键机械故障。

　　测量按键板一端到主板连接器的柔性排线通断，各芯线均导通正常，排除排线断裂。继续测量主板连接器到电源管理芯片使能引脚之间的走线，发现有一段PCB走线在主板边缘靠近固定螺丝孔处存在微裂纹，万用表测量时通时断。

　　该裂纹位于主板固定孔附近，长期使用中主板承受的机械应力导致此处走线疲劳断裂。裂纹肉眼几乎不可见，但在体视显微镜下清晰可辨。当主板轻微受力变形时走线断开，使能信号无法传递，整机无法开机。

　　第四步：根因确认

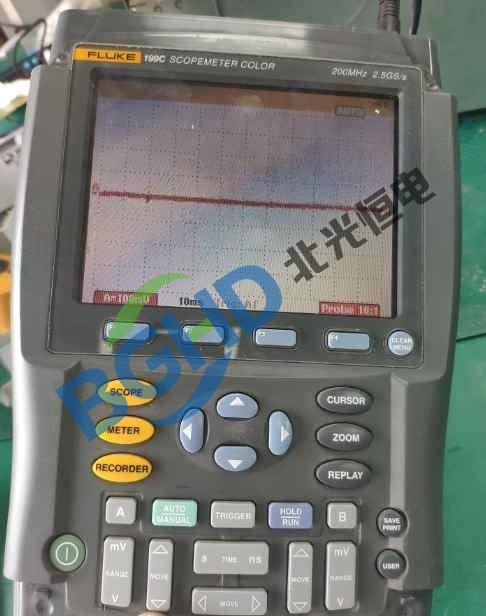

　　用飞线将断裂走线两端短接，装机通电，按下电源键，屏幕正常点亮，蜂鸣器发出提示音，系统正常启动。更换电池和适配器双模式均正常开机。确认故障根因为主板使能信号走线断裂。

　　客户反馈的故障前偶发性自动关机也得到解释：走线裂纹初期为微裂纹，在设备受到振动或温度变化时接触时断时续，使能信号瞬间丢失导致自动关机。随着裂纹逐渐扩展，最终完全断开。

　　维修处理

　　在体视显微镜下用手术刀刮除断裂走线两端的阻焊层，露出铜箔;

　　用细导线飞线焊接短接断裂处，焊点涂抹UV固化阻焊剂绝缘保护;

　　检查主板同区域其他走线，确认无类似裂纹;

　　主板固定螺丝孔加装尼龙垫圈，减少机械应力传递到PCB;

　　装机后反复测试：电池模式开机20次，适配器模式开机20次，每次均正常启动;

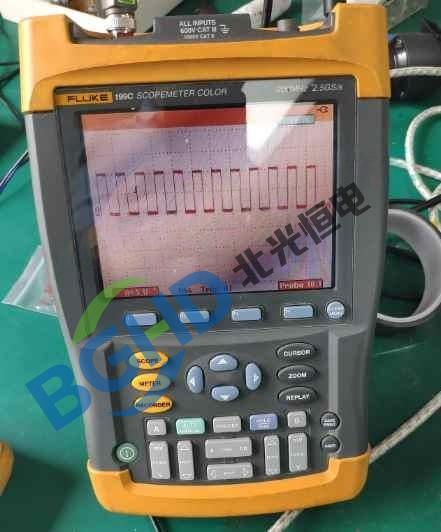

　　双通道波形测试正常，万用表功能正常;

　　电池充电功能正常，充电指示灯正常;

　　老化测试8小时，运行稳定。

　　维修小结

　　本次199C无法开机的根因是主板PCB走线微裂纹断裂，位于电源键使能信号路径上。断裂导致开机信号无法传递到电源管理芯片，整机无响应。

　　此类故障属于PCB长期可靠性问题。手持设备在使用中承受频繁的拿放、按压和温度变化，固定孔附近的走线是应力集中区域，裂纹风险高于其他位置。故障初期表现为偶发性异常，逐步发展为彻底失效。

　　排查时从电源输入、电源管理芯片、使能信号链路逐级追溯，最终通过飞线修复避免了更换整块主板的成本。显微镜检查是发现微裂纹的关键手段。

　　修复后验证指标

设备已交付客户，外场调试恢复正常。
