安捷伦34450A数字万用表不开机故障维修案例

　　故障描述

　　客户送修一台Agilent 34450A 五位半数字万用表，故障表现为：按下前面板电源键后，屏幕无任何显示，背光不亮;无蜂鸣器提示音，整机无任何响应;客户确认电源线完好，插座供电正常。该设备用于产线质检环节的电压和电阻测试，停机后直接影响当日质检进度，客户要求加急处理。

　　设备背景

　　34450A是安捷伦推出的一款五位半台式数字万用表，具备直流电压、交流电压、电阻、频率、二极管、通断等测量功能，最高测量速率190读数/秒，采用OLED显示屏。整机供电为内置开关电源模块，输入为交流100-240V宽范围，输出多路直流电压供主板、显示板和模拟前端使用。

　　故障分析与排查

　　不开机故障通常从供电端开始排查。按照“先外后内、先电源后主板”的顺序进行。

　　第一步：待机电源检查

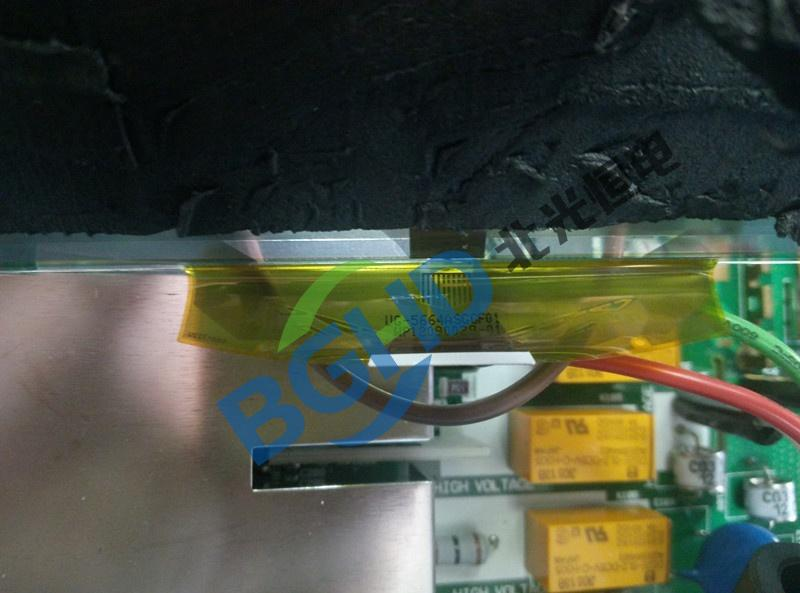

　　拆开外壳，首先定位电源模块。34450A的电源开关是软开关，按下电源键后由主板发出开机信号，电源模块才会全面启动。但在此之前，电源模块应有一路独立的+5V待机电压持续输出，为主板上的MCU和按键电路供电，使其能够响应开机指令。

　　用万用表测量电源模块输出排针的待机电压测试点，正常应为+5V左右。实测该点电压为0V。

　　待机电压缺失，说明电源模块的初级侧或待机电路本身存在故障。整机无法开机的直接原因由此确定：MCU无供电，无法响应电源键。

　　第二步：电源模块外观检查

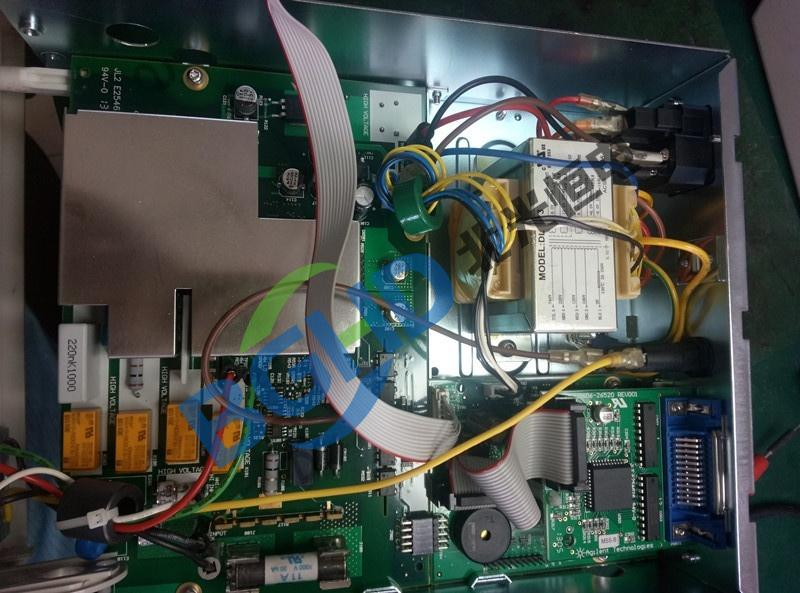

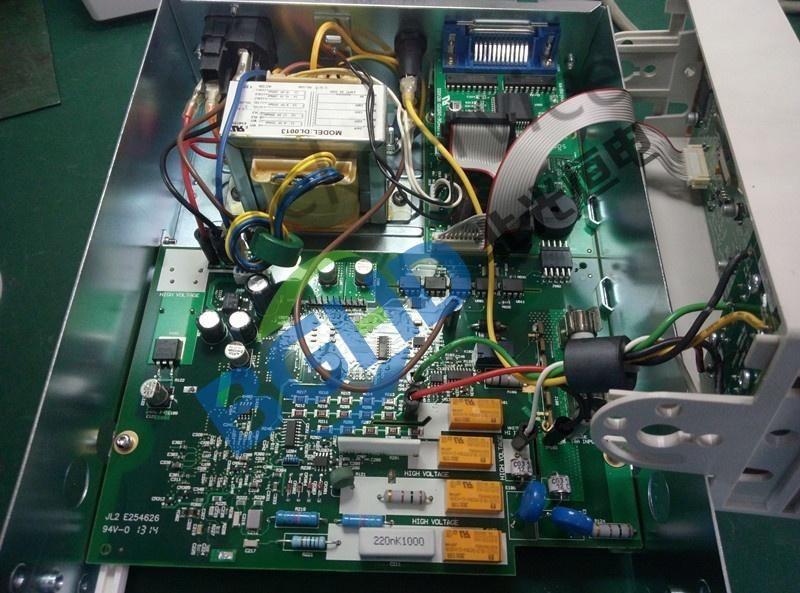

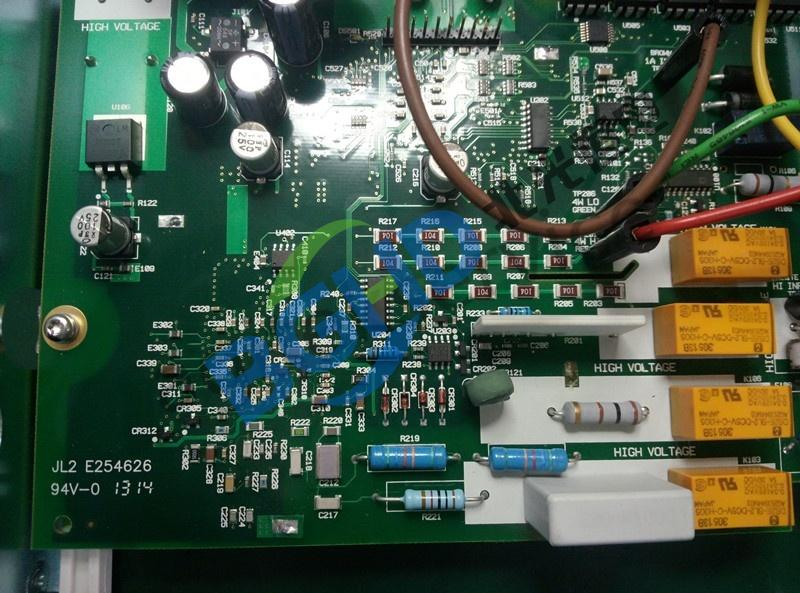

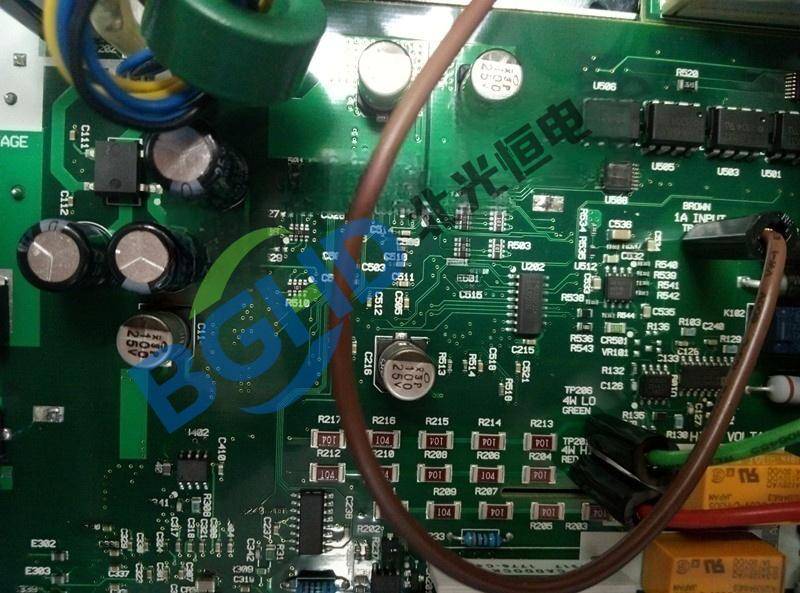

　　从机箱内拆出电源模块，目检电路板正反面。发现：

　　保险丝完好，未烧断;

　　高压电容外观正常，无鼓包漏液;

　　低压侧一颗待机电路的滤波电解电容顶部轻微鼓包，外壳有细微裂纹。

　　该电容型号规格为1000μF/10V，位于待机电压的输出滤波位置。

　　第三步：电容检测

　　拆下可疑电容，用电桥测量容量和ESR：

　　参数                         标称值                   实测值                  判断

　　容量                         1000μF                  127μF                   严重衰减

　　ESR(100kHz)            <50mΩ                   3.8Ω                   严重超标

　　电容容量衰减至标称值的12.7%，ESR增大近百倍，已完全失效。这颗电容的失效导致待机电压输出端无法正常滤波，待机电路进入保护状态或不稳定工作，无+5V输出。

　　第四步：待机电路进一步检查

　　更换电容前，对待机电路进行一次全面检测。测量待机电路的整流二极管正向压降正常。测量开关电源初级侧的主开关管和PWM芯片供电引脚对地阻值，均在正常范围。判断本次故障仅限于待机输出滤波电容失效，未波及其他电路。

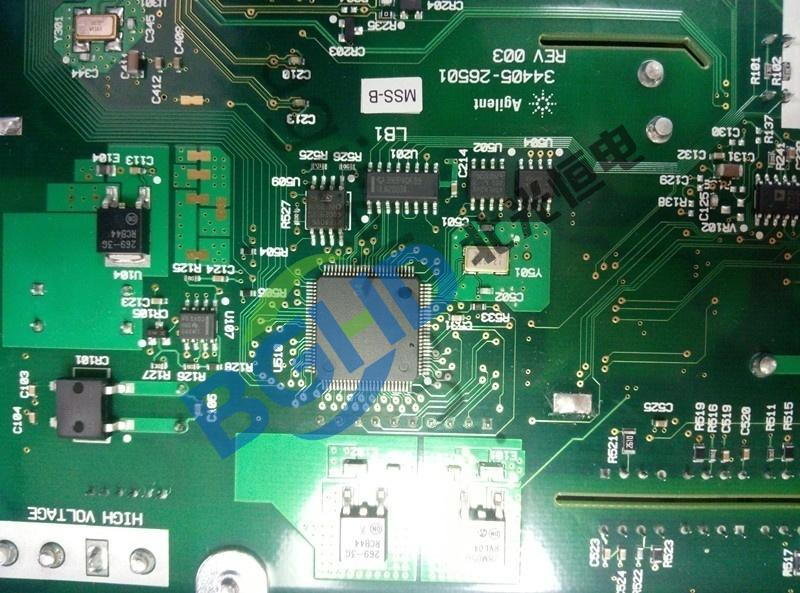

　　第五步：主板供电端验证

　　修复电源模块之前，用万用表测量主板各路供电输入端对地阻值，排除主板自身短路导致电源模块损坏的可能。实测结果：

　　测试点                     对地阻值                判断

　　+5V待机                  约680Ω                  正常

　　+3.3V主供               约520Ω                   正常

　　±15V模拟供            各约1.2kΩ               正常

　　主板供电输入无短路，确认故障仅限于电源模块内部。

　　维修处理

　　更换待机电路失效的滤波电解电容，选用同规格105℃长寿命型号(1000μF/10V);

　　将电源模块另一颗同批次、同规格的电解电容一并做预防性更换;

　　空载通电测试：待机电压恢复至+5.02V，稳定无波动;

　　电源模块装机，按下前面板电源键，OLED屏幕正常点亮，蜂鸣器发出提示音，系统正常启动;

　　运行自检程序，全部项目通过;

　　用标准电压源和标准电阻箱对各测量功能进行精度验证，直流电压、电阻、频率等指标均在手册允许误差范围内;

　　老化测试8小时，工作稳定，无任何异常。

　　本次34450A不开机故障，根因是电源模块待机电路的输出滤波电容老化失效。电容容量衰减导致待机电压无法正常建立，MCU因无供电而无法响应开机指令。

　　此故障属于开关电源中电解电容的自然老化现象。34450A内部空间紧凑，电源模块散热条件有限，长期工作后电解电容的电解液逐渐干涸，容量下降、ESR上升，最终导致输出异常。

　　维护建议：

　　使用超过五年的台式仪器，如出现偶发性不开机、开机反应迟钝等现象，建议优先排查电源模块内的电解电容;

　　仪器长期不用时，定期通电运行半小时以上，有助于电解电容保持活性;

　　定期清理仪器散热风道和通风口，改善内部温度环境。

　　修复后验证指标

　　测试项目               量程               允许误差                        实测误差               判断

　　开机自检                ——              通过                               通过                      合格

　　直流电压(10V)        10V              ±0.015%+1.5mV            +0.008%                合格

　　电阻(10kΩ)            10kΩ             ±0.02%+2Ω                   +0.01%                  合格

　　频率(1kHz)             1kHz             ±0.01%+2字                  +0.005%                合格

　　连续运行稳定性      8小时           无故障                            通过                      合格

　　设备已交付客户，质检产线恢复正常使用。
