故障描述

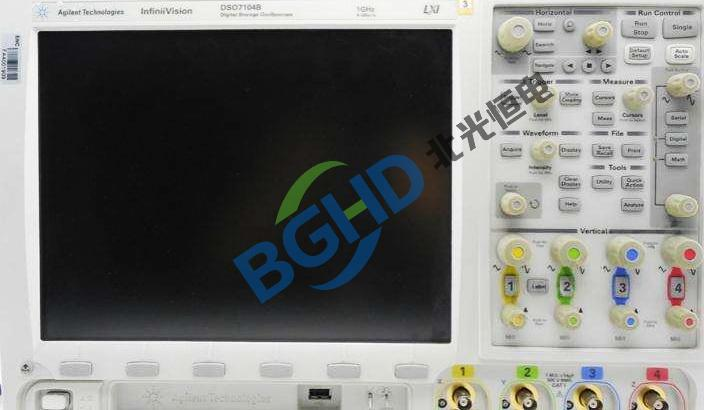

客户送修一台Agilent DSO7104B数字示波器，1GHz带宽、4通道。故障表现为：按下电源键后，前面板按键灯正常亮起，风扇运转，但屏幕始终黑屏无任何显示。反复重启故障依旧。
故障排查
第一步：供电检测
开机状态下测量电源模块各路输出电压，+12V、+5V、+3.3V、-5V均正常且稳定。供电系统无异常。

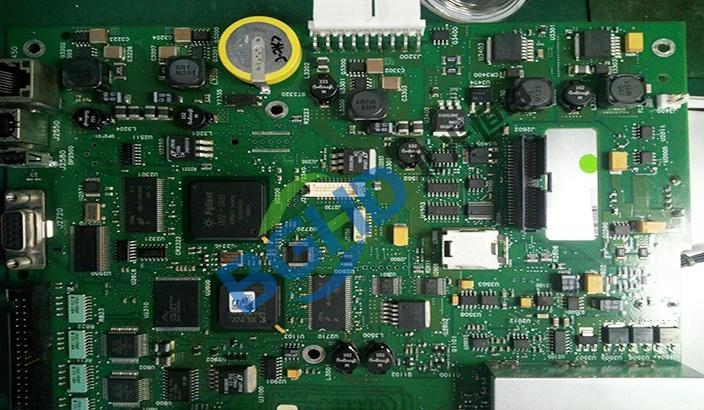

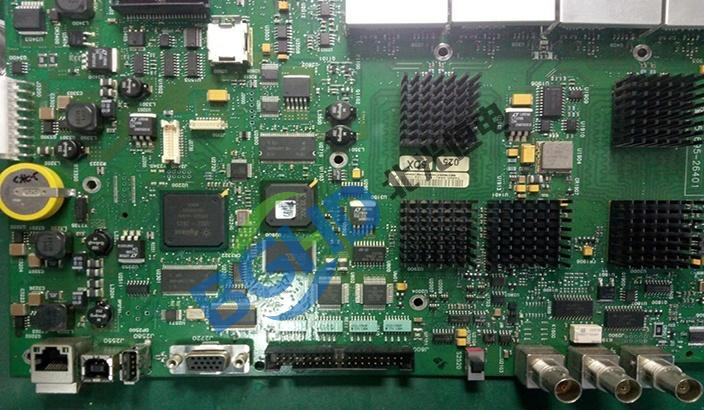

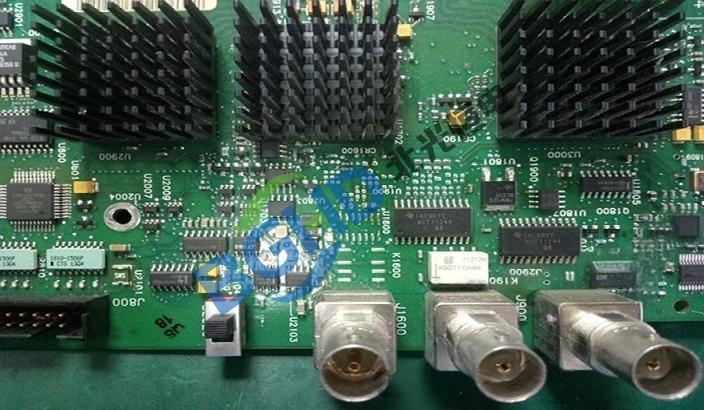

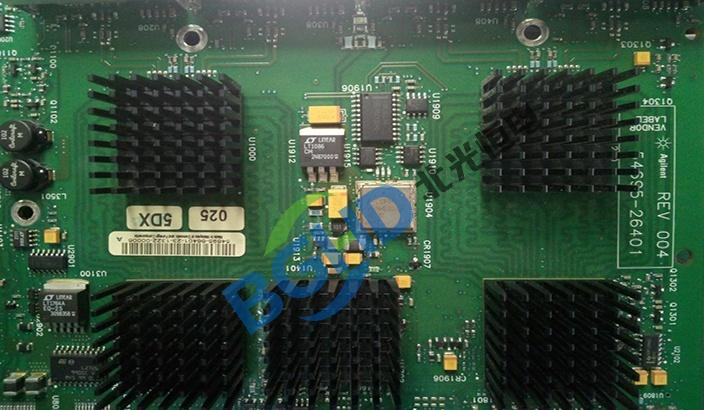

第二步：主板工作状态判断
前面板按键灯亮、风扇转，说明系统已有部分供电且MCU已响应开机指令。黑屏但系统似乎在运行，故障方向锁定在显示子系统或系统启动自检环节。
第三步：显示子系统排查

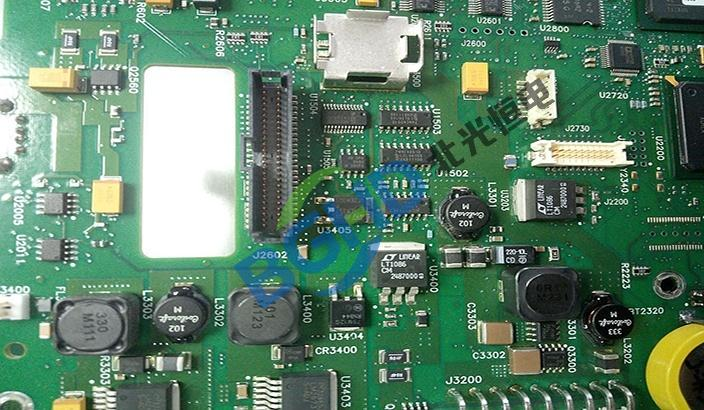

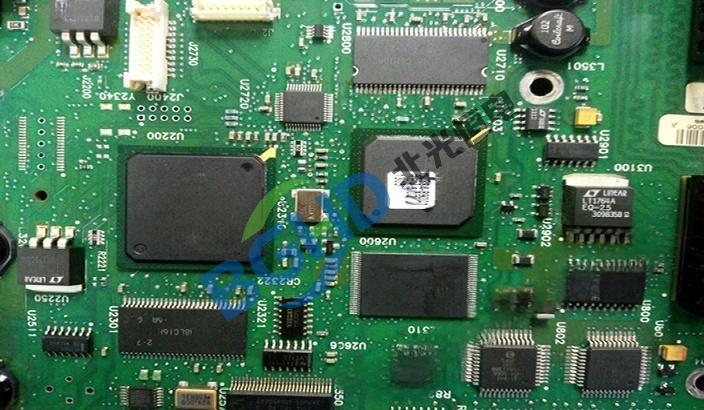

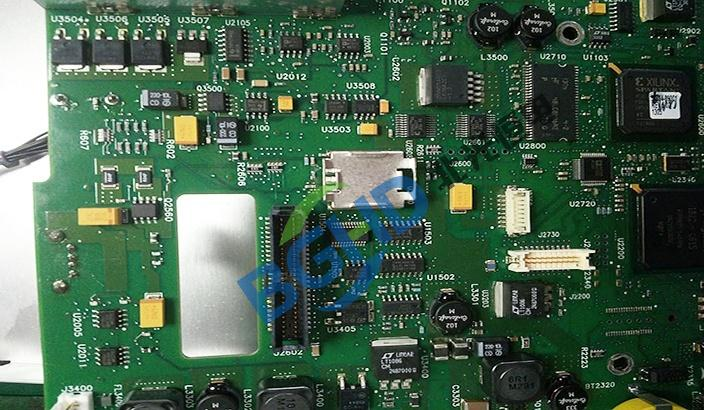

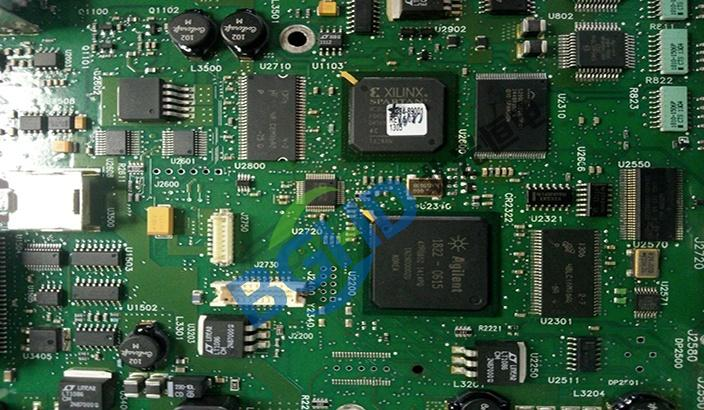

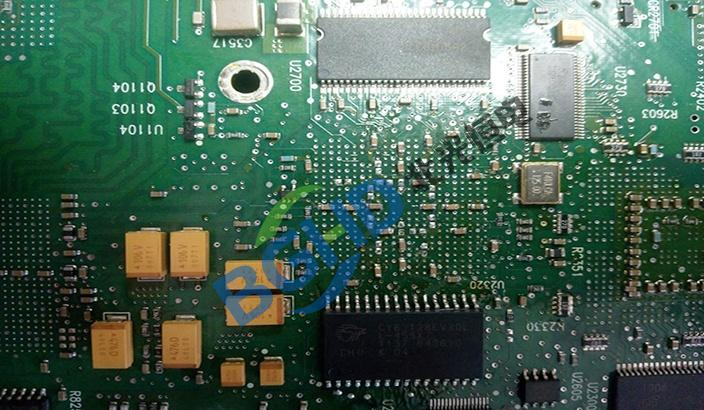

检查显示屏背光驱动电路。用万用表测量背光LED驱动电压，实测为0V，正常应为24V左右。追溯该电压来源，发现由主板上的一颗背光升压芯片提供。
测量该芯片输入脚电压正常（+5V），使能脚高电平正常，但输出脚电压为0V。断电后测量输出脚对地阻值，几乎短路。
拆下芯片，短路消失，确认芯片内部功率管击穿。
第四步：根因确认

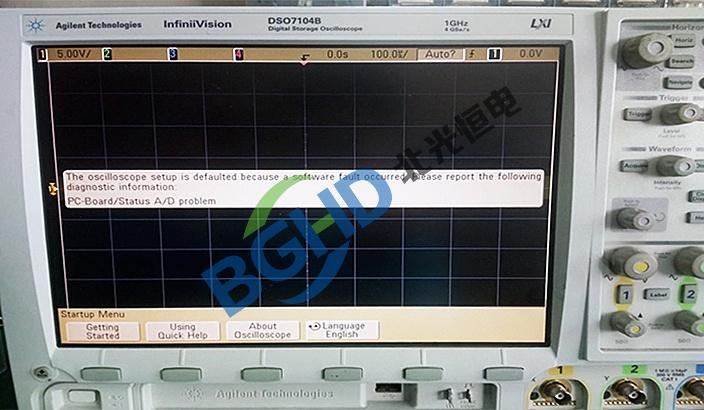

更换同型号背光升压芯片后，输出恢复至24.3V。装机通电，屏幕正常点亮，系统启动正常，自检通过。
维修处理
更换主板背光升压芯片；
装机后开机正常，屏幕显示正常；
四通道波形测试、触发功能、测量功能均正常；
自校准全部通过；
老化测试6小时，运行稳定。
本次黑屏故障与系统核心功能无关，根因是背光升压芯片内部功率管击穿，导致背光LED无供电。此类故障在高端示波器中并不少见，排查时若供电正常、系统有响应但屏幕不亮，应优先检查背光驱动电路。
修复验证
| 测试项目 | 指标要求 | 实测结果 | 判断 |
|---|---|---|---|
| 开机自检 | 通过 | 通过 | 合格 |
| 模拟带宽（-3dB） | ≥1GHz | 1.05GHz | 合格 |
| 垂直精度 | ±2% | +0.8% | 合格 |
| 连续运行 | 6小时 | 通过 | 合格 |
设备已交付客户。
