吉时利237源表高压源无输出、报错“OVER VOLTAGE”的故障维修案例

　　故障描述

　　客户送修一台Keithley 237型高压源测量单元，该设备用于半导体器件I-V特性测试。故障表现为：开机自检通过，但选择高压源模式后，输出电压始终为0V;设置任意电压值，前面板显示“OVER VOLTAGE”错误提示;电流测量功能正常，低压源模式(±110V)正常，仅高压源模式(±1100V)失效。客户反馈该设备在半导体实验室长期使用，此次故障突然发生，此前无异常征兆。因科研项目需要，要求尽快修复并出具校准数据。

　　设备背景

　　Keithley 237是一款经典的源测量单元，具备四象限电压/电流源输出和测量能力。其高压源模式可输出最高±1100V，内部采用高压运算放大器和高压继电器进行量程切换。高压部分有独立的高压变压器、整流滤波电路和高压输出级。

　　故障分析与排查

　　高压源模式失效但低压正常，说明故障点集中在高压输出链路上。高压源电路的保护机制极为敏感，任何过压、过流或绝缘异常都会触发保护，锁定输出。

　　排查按以下步骤进行：

　　第一步：开机自检与错误确认

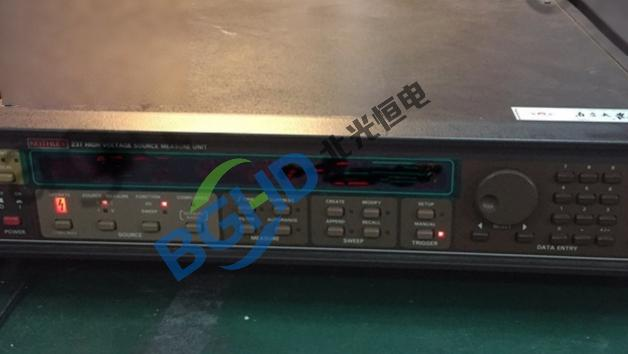

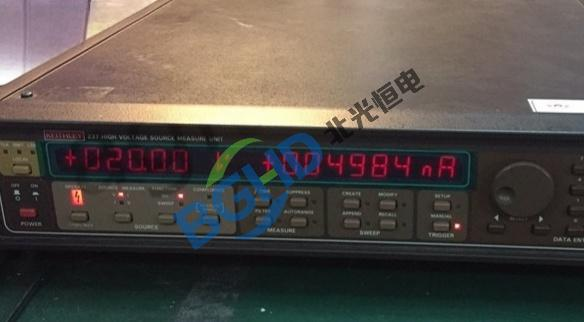

　　开机后，操作面板显示正常，无硬件错误代码。切换到高压源模式，设置输出+100V，按下输出键后，显示值跳变为0V，同时屏幕出现“OVER VOLTAGE”提示。该提示表示高压输出端检测到异常电压，保护电路已动作。

　　第二步：电源模块高压回路检测

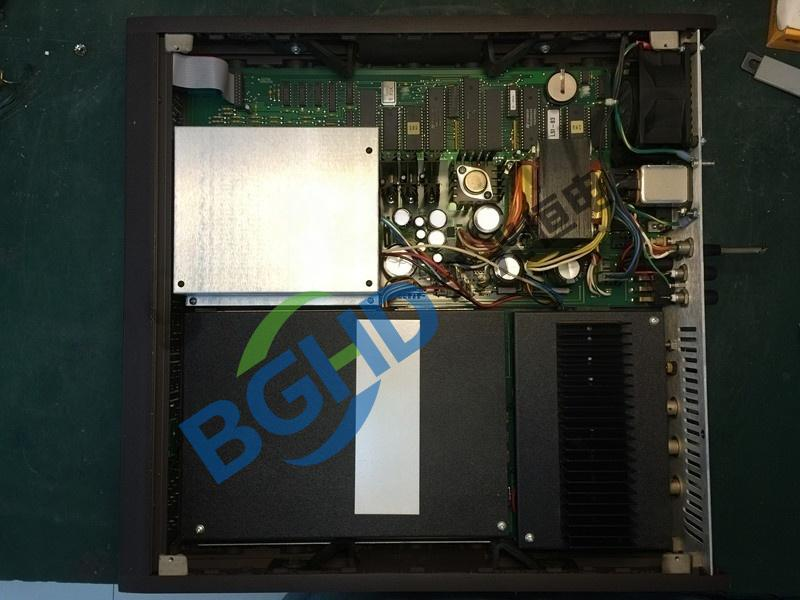

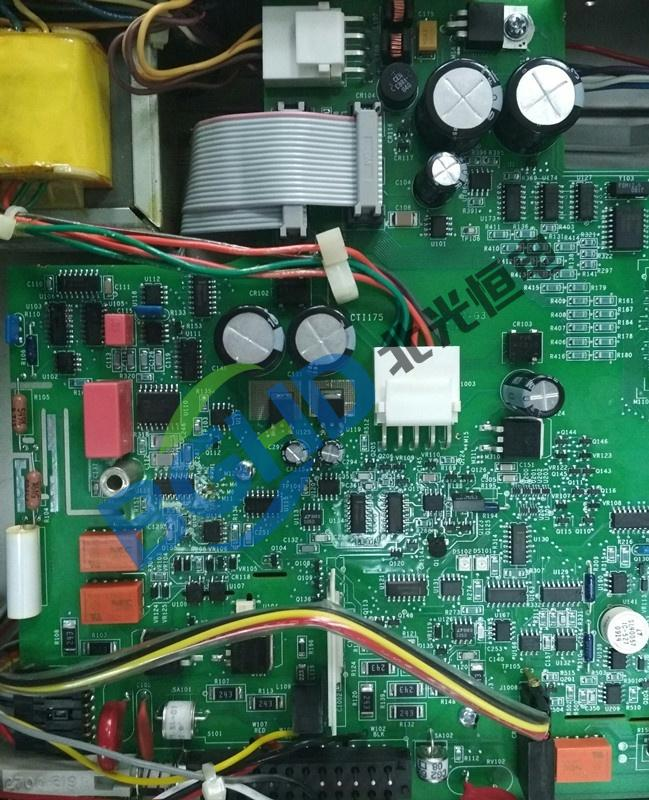

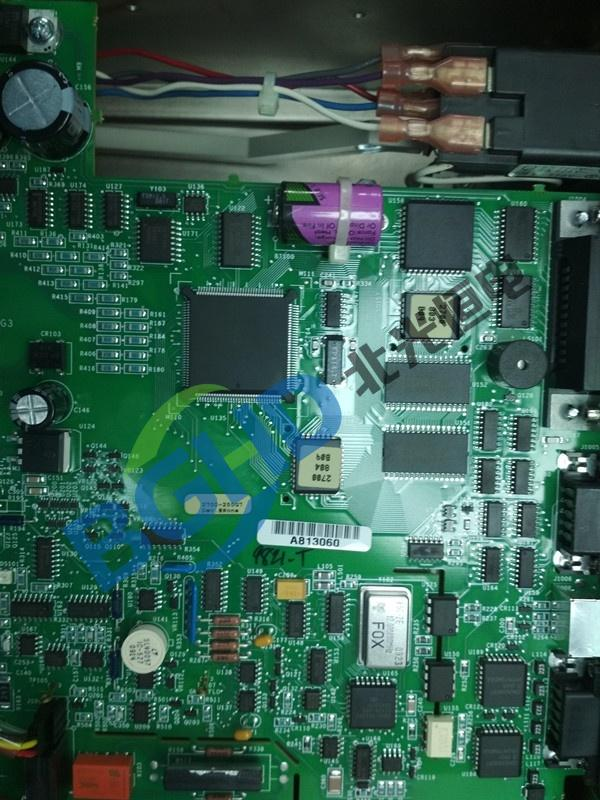

　　拆开外壳，定位高压电源板。237的高压板采用模块化设计，包括高压变压器、倍压整流电路和滤波电容组。目检高压板，无明显烧毁痕迹，无电容鼓包或漏液。

　　用万用表测量高压变压器初级输入，正常。测量次级整流输出端，在设置100V输出时，理论应有对应比例的直流高压输出，实测为0V。说明高压产生电路本身未工作或被保护锁定。

　　第三步：高压输出级检测

　　高压产生后的输出级包含高压运放、限流电阻网络和输出继电器。重点检测高压运放的供电电压。该运放需要正负高压电源供电，实测正高压电源正常，但负高压电源缺失。

　　追溯负高压电源的来源，发现其为高压变压器的一个独立绕组经整流滤波后提供。测量该绕组输出，有交流电压;但整流桥后端无直流输出。

　　第四步：整流桥与滤波电路检测

　　断电后，测量负高压整流回路的整流桥堆。用二极管档逐一测量四个桥臂的正反向压降，发现其中一个桥臂开路。该整流桥为高压硅堆，长期工作在高电压、小电流工况下，内部PN结可能出现疲劳开路。

　　同时检测后端滤波电容，充放电正常，容量和ESR在允许范围内。判断故障元件为高压整流桥堆中的开路桥臂，导致负高压电源缺失，高压运放无法工作，整机高压源模式失效并触发保护报警。

　　维修处理

　　更换同规格高压整流桥堆，注意安装方向和绝缘处理;

　　复测负高压电源恢复正常，高压运放正负供电对称;

　　装机测试：设置高压源模式，从±100V到±1100V逐段测试，输出正常，“OVER VOLTAGE”错误消失;

　　使用高精度数字万用表对输出电压进行全量程校准验证，精度符合规范;

　　配合客户常用测试夹具进行I-V特性实测，电流回读数据正常;

　　老化测试6小时，各功能无异常。

　　本次Keithley 237高压源模式失效，根因是高压电源板上负高压整流桥堆的一个桥臂开路，导致高压运放供电缺失，整机高压输出保护锁定。

　　此类高压整流桥开路故障在长期使用的SMU中属于常见问题。高电压工作环境对整流元件的耐压和可靠性要求极高，长期电应力和热应力可能导致PN结性能退化直至开路。

　　维护建议：

　　使用超过十年的高压源表，建议定期校准并关注高压输出是否出现异常保护;

　　实验室环境注意温湿度控制，高湿度会加速高压元件的老化;

　　高压输出线缆和接头定期检查绝缘性能，避免因外部漏电触发内部保护导致误判故障。

　　修复后验证指标

　　测试项目                           量程                允许误差                     实测误差              判断

　　高压源输出(+100V)          ±1100V           ±0.05%+50mV            +0.02%                合格

　　高压源输出(+500V)          ±1100V           ±0.05%+200mV          +0.03%                合格

　　高压源输出(+1100V)        ±1100V           ±0.05%+500mV          +0.04%                合格

　　低压源输出(±10V)            ±110V             ±0.03%+3mV              +0.01%                合格

　　电流测量(1μA)                  1μA量程          ±0.3%+50fA                +0.15%                合格

　　设备已交付客户，半导体器件测试恢复正常。
