故障描述

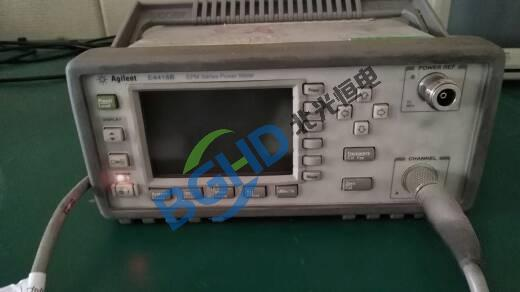

客户送修一台Agilent E4418B单通道功率计，故障表现为：
开机自检无法通过，屏幕报错;
偶能进入系统，但连接功率探头后读数不稳定，大幅度跳变;
客户曾自行更换同型号功率探头测试，故障依旧，判断问题出在主机端。
E4418B用于产线射频功率测试，设备停机直接影响生产进度，客户要求尽快修复。
故障分析与排查
E4418B是一款通用型功率计，支持8480系列热电偶探头和E系列智能探头。整机架构主要包括：供电模块、数字处理板、模拟测量板、前面板显示和键盘模块。
根据故障现象，初步判断问题出在模拟测量板或供电模块。排查步骤如下：
第一步：电源电压检测

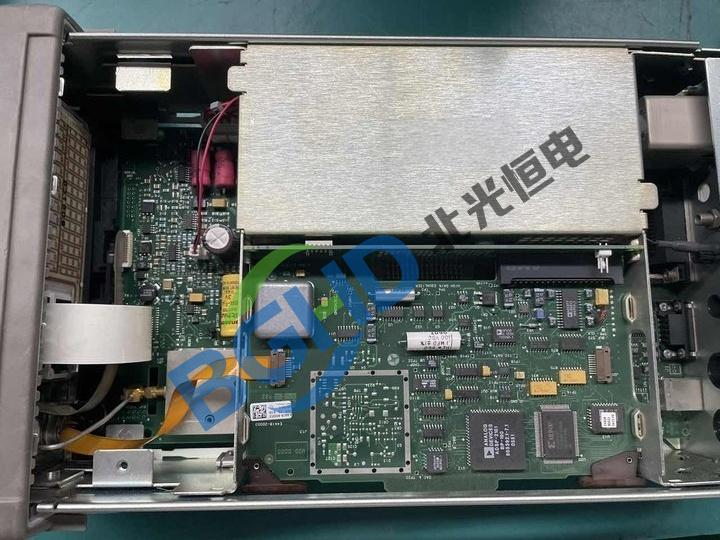

拆开外壳，首先检测电源模块各路输出电压。E4418B电源板提供多路直流输出，用万用表实测各路电压均在正常范围内，纹波未见异常。排除供电问题。
第二步：错误代码解读与信号溯源
根据自检报错信息，指向模拟测量通道自校准失败。E4418B的模拟通道负责处理来自功率探头的微弱直流或低频信号，自校准失败通常意味着信号链路上存在异常。
第三步：模拟板关键点测量

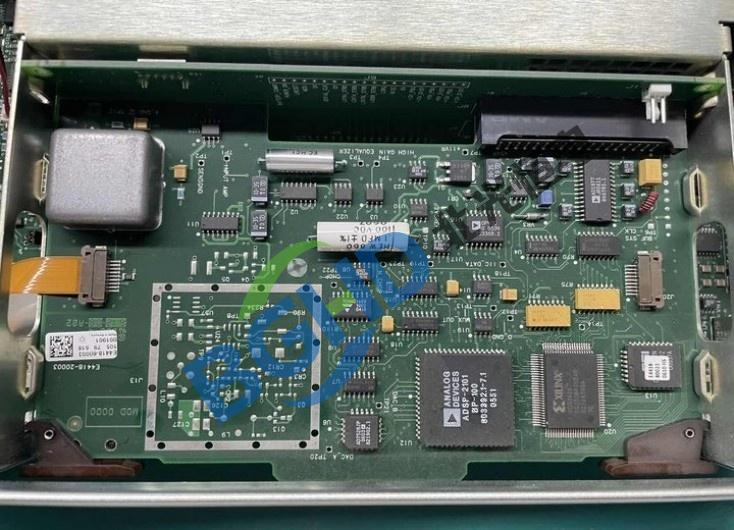

取下模拟测量板，重点检测探头接口后级的信号调理电路。该电路包含精密运算放大器和多路模拟开关。
用高精度万用表测量运放供电电压和偏置电压。发现一路关键运放的偏置电压偏离正常范围，正常工作点应为0V左右，实测为+1.3V，导致后端ADC采样的基准偏移，自检无法通过。
第四步：故障元件定位
沿着偏置电压异常的运放外围电路逐级排查。测量其输入端的钳位保护二极管对地阻值，发现其中一颗双向TVS二极管反向漏电流过大，导致偏置电压被异常拉高。该TVS管位于探头输入接口后端，用于保护后级运放免受静电或瞬间过压损坏。
维修处理
更换同型号双向TVS保护二极管;
复测运放偏置电压恢复至0V正常范围;

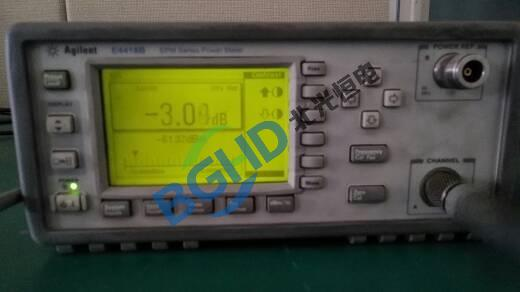

重新组装设备，开机自检一次通过;

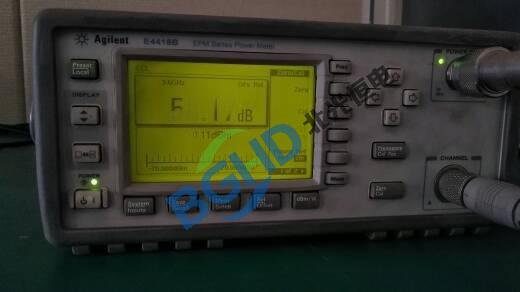

连接标准功率探头，使用信号源输出已知功率信号进行比对测试，读数稳定，全量程精度符合规范;
老化测试4小时，各项指标无漂移。
这次E4418B功率计自检失败，根因是模拟输入通道的保护二极管性能劣化，导致运放偏置异常。这类故障在经常插拔探头的设备上并不少见，TVS管在反复承受微小静电冲击后可能逐渐漏电。
维修建议：
在插拔功率探头时，建议先关闭主机电源或至少将探头与被测设备断开，减少热插拔带来的冲击;
定期校准功率计时，如发现读数异常漂移，不仅需检查探头，也应排查主机模拟通道的保护元件。
设备修复后指标
测试项目 标准要求 实测结果
开机自检 全部通过 通过
1mW参考校准 ±1.2% +0.3%
10mW功率读数 ±1.2% +0.5%
全量程线性度 ±1.8% 最大+1.1%
设备已交付客户产线，运行稳定。
