安捷伦 MSO6012A 示波器：无法正常开机维修案例

故障现象

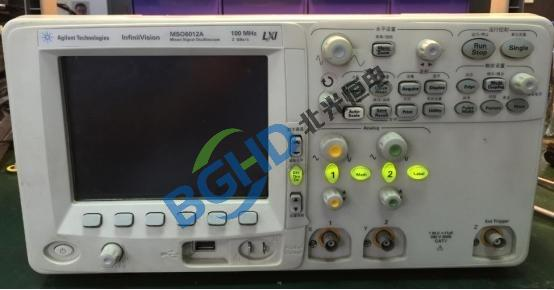

客户送修一台 Agilent MSO6012A 混合信号示波器，故障表现为按下电源键后，前面板部分按键灯闪一下即灭，屏幕无任何显示，风扇不转，整机无法启动。

排查过程

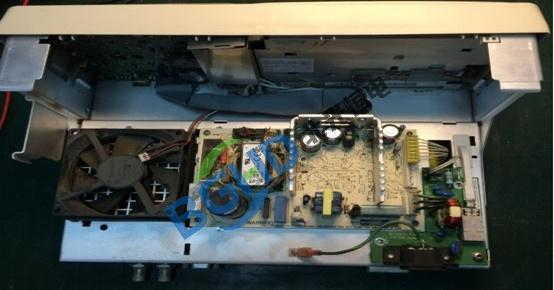

1. 电源模块初检：这台机器的电源故障率较高。断开电源模块与主板的连接，单独给电源模块通电。测量其输出排线的各路电压，发现 +12V 和 +5VSB 待机电压正常，但关键的 +3.3V 主供电 在通电瞬间有输出随即跌落至 0V。这是典型的电源保护现象。

2. 输出端短路排查：断电后，用万用表测量主板端 +3.3V 供电输入点对地阻值，发现仅为 2.8Ω，几乎短路。说明故障根源不在电源模块，而在主板的 +3.3V 供电网络上。

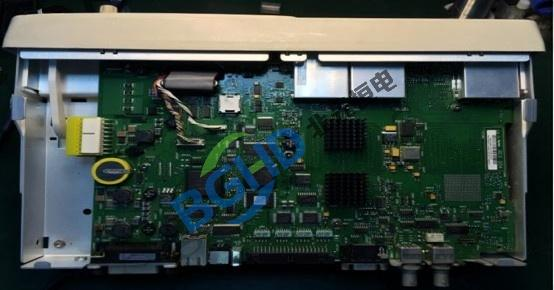

3. 短路点定位：+3.3V 为主板上大量数字芯片、ADC 和处理器供电，直接找短路点比较困难。用手触摸主板各区域，发现 前端模拟通道附近一颗大芯片 温升异常。在热成像仪下通电瞬间观察，该芯片温度瞬间飙升，确认其为短路热源。该芯片是一片 DC-DC 降压转换器，负责将 +3.3V 转换为通道放大器所需的多路低电压。

4. 根因确认：拆下此 DC-DC 芯片后，主板 +3.3V 对地阻值恢复正常。测量拆下的芯片，其输入脚对地完全短路。该芯片内部功率管击穿，导致 +3.3V 总线被拉低，触发电源模块过流保护，整机无法启动。



根因与维修
故障根因是主板前端模拟供电的 DC-DC 转换器内部击穿短路，拉垮整机 +3.3V 核心供电。

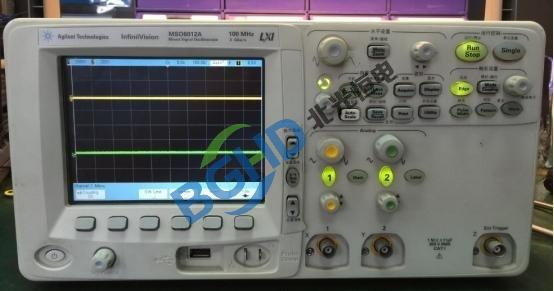

更换同型号 DC-DC 芯片，清洁焊盘后重新焊接。装机前再次确认各路供电对地阻值无异常。通电测试，开机正常，屏幕显示正常，自检通过，模拟和数字通道功能均恢复。

总结
MSO6012A 上电瞬间灭灯、无显，大多是主板供电短路导致电源保护。测量主供电对地阻值、用热成像抓瞬间热源，是定位此类故障最快的方法。直接更换电源模块通常无法解决问题。
