吉时利 Keithley 2612B 源表维修案例

2612B 是吉时利 2600B 系列源表中的双通道高功率型号，将两路独立的精密电压/电流源与测量功能集成于一体，支持并行独立或耦合输出。电压范围 ±200V，电流范围 ±10A（脉冲）/±1.5A（直流），功率上限 200W，基本精度 0.015%，支持四象限操作。内置 TSP 脚本编程和 1MS/s 高速数字化仪，测量分辨率达 100fA（电流）和 100nV（电压）。凭借其 200W 大功率输出和双通道并行测试能力，2612B 成为功率半导体、DC-DC 转换器、光伏电池及大功率 LED 阵列等大功率器件表征的“并行测试专家”。

北光恒电测试设备维修中心分享 2612B 源表维修案例：

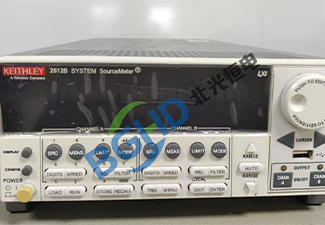

仪器型号： 吉时利 Keithley 2612B 双通道源表（200V/10A 脉冲/200W）；

故障描述： 仪器开机正常，自检通过，通道 A 输出正常，但通道 B 在 4 线（开尔文）测量模式下，远端电压回读值始终为 0V：设定通道 B 输出 10V，接 100Ω 电阻负载（四线制连接：Force HI/LO 和 Sense HI/LO 分别接至电阻两端），通道 B 显示输出电压 10V 正常，但远端测量电压（回读值）始终显示 0.00V。切换到 2 线测量模式后回读值正常。通道 A 在 4 线模式下测量正常。自检未报错。

检测过程：

检查测试线缆及开尔文连接，确认 Sense HI/LO 接线无误且接触良好，排除外部因素。拆机后，重点检测通道 B 远端测量（Sense）信号链路。将通道 B 的前端测量模块与通道 A 交换，故障转移到通道 A，确认问题在通道 B 测量模块内部。用示波器测量 Sense HI 和 Sense LO 进入测量模块后经过差分放大器（型号 INA826）的输出端，在 4 线模式下该输出端电压为 0V，而输入端的 Sense 信号存在（约 10V）。差分放大器的输入共模电压范围正常，但输出端无信号。

该差分放大器的输出端对地短路。用万用表测量其输出引脚对地电阻，约 5Ω（正常应 >100kΩ）。该放大器因静电放电（ESD）损伤导致输出级击穿。更换该差分放大器（INA826）后，4 线测量链路恢复。

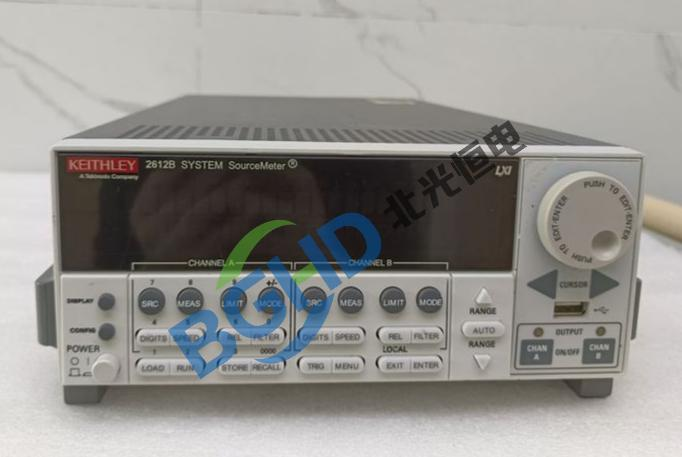

维修： 2612B 源表维修案例

更换通道 B 测量模块中的差分放大器（INA826），重新焊接并检查周边电阻电容。重新装配后，执行 4 线测量功能校准。接 100Ω 电阻负载，4 线模式下远端回读值恢复至 9.998V（与设定值一致）。通道 B 4 线测量功能回归原厂指标，仪器维修完毕。
