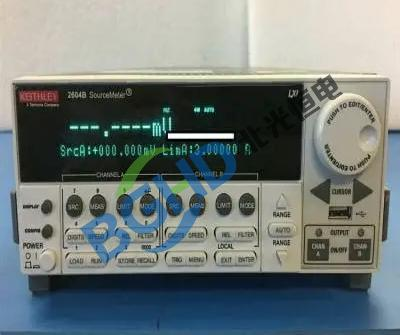

吉时利 Keithley 2604B 源表维修案例

2604B 是吉时利 2600B 系列源表中的双通道经济型型号，将精密电压/电流源与测量功能集成于一体，支持两路独立的 SMU 通道并行测试。电压范围 ±40V，电流范围 ±10A（脉冲）/±3A（直流），功率上限 40W（直流）/400W（脉冲），基本精度 0.015%，支持四象限操作，内置 TSP 脚本编程和 1MS/s 高速数字化仪。凭借其双通道结构和紧凑尺寸，2604B 成为半导体器件双端测试、分立元件筛选及多参数同步测量中灵活可靠的“紧凑测试助手”。

北光恒电测试设备维修中心分享 2604B 源表维修案例：

仪器型号： 吉时利 Keithley 2604B 双通道源表（40V/10A 脉冲）；

故障描述： 仪器开机正常，自检通过，但通道 A 输出端在输出关闭（Output Off）状态下仍有约 5V 的残余电压：设定通道 A 输出电压 0V，输出状态关闭，用万用表测量输出端，仍有约 4.8V 直流电压存在；设定输出 10V 后关闭，残余电压升至约 11.5V（约 1.5V 下降）。通道 B 正常（关闭后输出端电压 <1mV）。残余电压随输出设定值变化而变化，说明输出继电器未完全切断主回路。自检无报警。

检测过程：

拆机，检查通道 A 输出路径中的输出继电器（高压信号继电器）。2604B 的每个通道输出端串联一个继电器，用于在输出关闭状态下物理断开信号路径，确保输出端安全隔离。用万用表测量该继电器在输出关闭状态下的触点电阻，正常应 >10MΩ，实测约 820kΩ，说明继电器触点间存在漏电或污染导致的“软短路”，无法完全切断输出信号。

该继电器为小型高压信号继电器（型号 G6K-2P-Y），触点因长期频繁切换或外部污染（潮湿/灰尘）导致绝缘电阻下降。拆下继电器，用超声波清洗机清洗触点区域后烘干，绝缘电阻恢复 >50MΩ。重新安装后，输出关闭状态残余电压降至 <100μV。

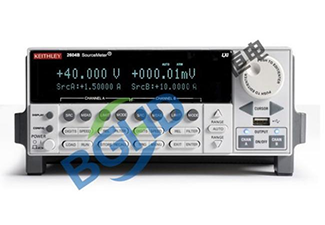

维修： 2604B 源表维修案例

拆下并清洗通道 A 输出继电器触点（超声波清洗+干燥处理），检查继电器引脚焊点无裂纹。若清洗后绝缘电阻仍不达标，则更换同型号继电器。重新装配后，执行输出通断功能验证。关闭输出，万用表测量残余电压 <100μV；开启输出，电压输出正常。输出隔离度回归原厂指标，仪器维修完毕。
