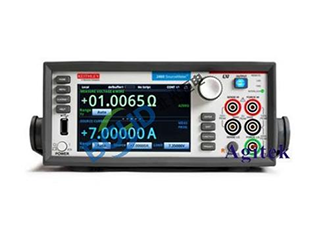

吉时利 Keithley 2460 图形化触摸屏源表维修案例

2460 是吉时利 2400 系列图形化触摸屏源表中的高电流型号，将精密电压/电流源与测量功能集成于一体，配备 5 英寸电容触摸屏和直观的图标操作界面。电压范围 ±200V，电流范围 ±7A（直流）或 ±10A（脉冲），功率上限 100W（直流）/1000W（脉冲），基本精度 0.012%，支持四象限操作，内置 TSP 脚本功能。凭借其大电流输出能力和触控交互体验，2460 成为功率半导体（SiC/GaN）、DC-DC 转换器、光伏电池和电池组等大功率器件表征的“大功率 SMU 先锋”。

北光恒电测试设备维修中心分享 2460 源表维修案例：

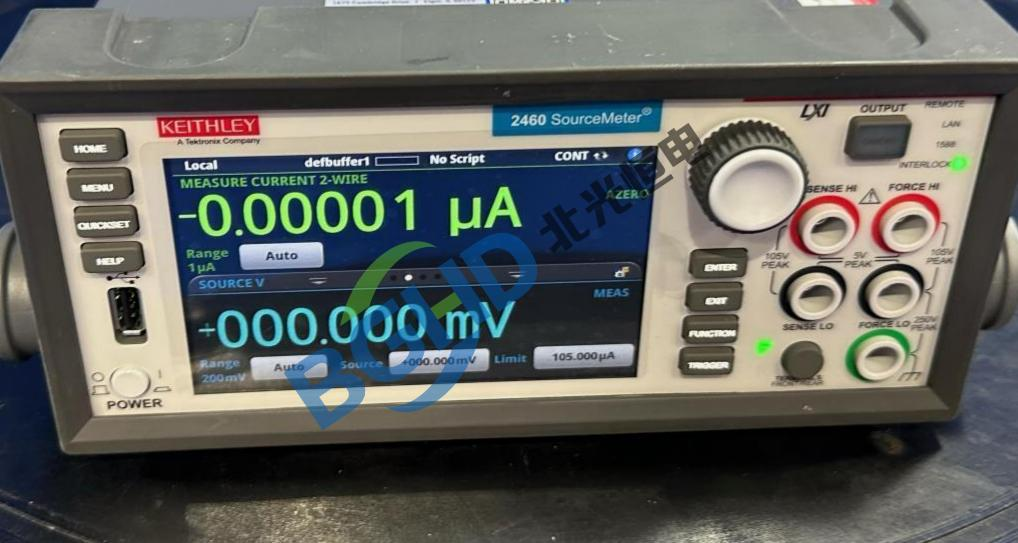

仪器型号： 吉时利 Keithley 2460 图形化触摸屏源表（200V/7A/100W）；

故障描述： 仪器开机正常，自检通过，但远程回读模式下输出异常：通过 GPIB 接口发送指令设定 5V 输出电压，仪器前面板显示 5V 正常输出，但用万用表实测输出端电压为 0V；发送 10V 指令，仪器显示正常但实测仍为 0V。前面板按键操作输出正常。GPIB 通讯正常（可读取仪器 ID 和状态），说明通讯链路完好，指令执行异常。

检测过程：

拆机检查主控板与输出驱动板之间的接口电路。用示波器测量主控板发往输出驱动板的指令信号，发现信号电平偏低（正常 3.3V 高电平，实测仅 1.2V），无法被驱动板正确识别。该信号由主控 FPGA 输出，经电平转换芯片（型号 74LVC8T245）转换为驱动板所需电平。

测量该电平转换芯片的供电电压（VCCA=3.3V，VCCB=5V），正常；测量方向控制引脚，正常。该芯片的输出端高电平仅 1.2V，说明芯片内部输出驱动级已损坏，无法将 3.3V 信号提升至 5V 电平。更换该电平转换芯片后，指令信号恢复正常，远程输出功能恢复。

维修： 2460 源表维修案例

更换主控板上的电平转换芯片（74LVC8T245），重新焊接并检查周边焊点。重新装配后，执行远程通讯和输出功能验证。通过 GPIB 指令设定 5V，万用表实测 4.998V，输出正常。远程模式输出功能回归原厂指标，仪器维修完毕。
