泰克 Tektronix MSO70804C 混合信号示波器维修案例

MSO70000C 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000C 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO70804C 带宽 8GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 25GS/s（交织模式可达 50GS/s），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 8GHz 高带宽和混合信号同步捕获能力，MSO70804C 成为 PCIe Gen4/5、USB3.1/4、DDR4/5 等高速数字总线调试和复杂混合信号验证的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO70804C 示波器维修案例：

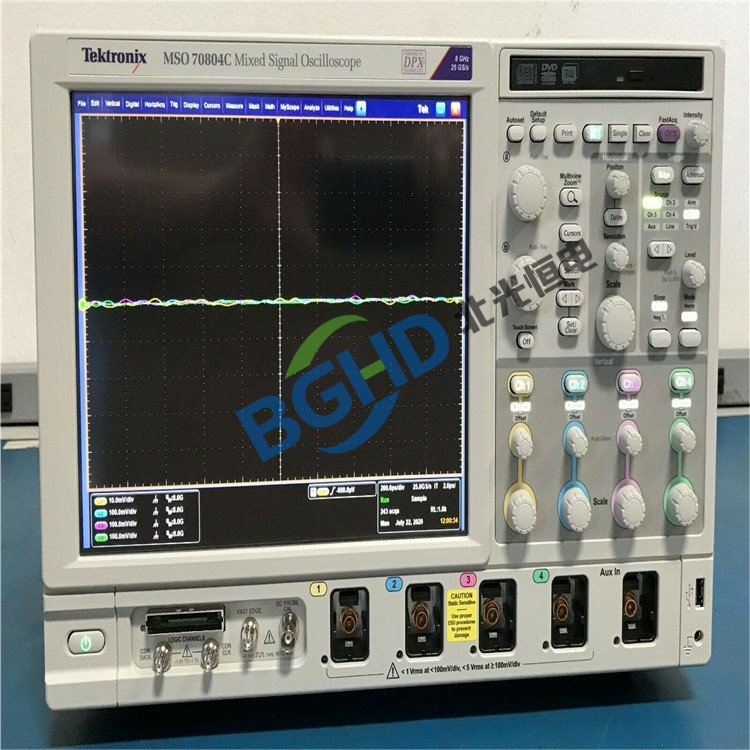

仪器型号： 泰克 Tektronix MSO70804C 混合信号示波器（8GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 3 在 7-8GHz 频段存在约 10mV 的直流偏移波动：输入 7.5GHz、200mVpp 正弦波，通道 3 波形在屏幕上的垂直中心位置随频率扫描而波动（约 ±10mV），导致幅度测量值出现约 ±0.5dB 的误差。通道 1、2、4 正常。执行信号路径补偿后无改善。自检报“通道 3 直流偏置校准异常”。

检测过程：

拆机，检查通道 3 前端模块内的直流偏置补偿电路。MSO70804C 的每个通道前端模块包含一个 DAC 控制的偏置补偿电路，用于消除通道固有直流偏移。将通道 3 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用万用表测量偏置 DAC 的输出电压，在 7-8GHz 频段扫描时，DAC 输出电压随频率变化波动约 200mV，而正常情况下 DAC 输出应恒定不变。检查 DAC 的参考电压（2.5V）稳定；但 DAC 的数字接口（SPI）在 7-8GHz 扫描时有噪声耦合，导致 DAC 寄存器误写。该噪声来自前端模块内的高频信号泄漏至数字控制线。检查屏蔽罩，发现通道 3 的屏蔽盖板有一颗固定螺丝松动，导致高频信号泄漏。紧固螺丝后，数字控制线噪声消失，DAC 输出稳定。

维修： MSO70804C 示波器维修案例

紧固通道 3 前端模块屏蔽盖板的松动螺丝，并检查同位置其他螺丝。在盖板接缝处加贴导电泡棉以增强屏蔽效果。重新装配后，执行完整用户自校准（包括偏置校准和增益校准）。输入 7.5GHz、200mVpp 正弦波，通道 3 直流偏移波动消失（<±0.5mV）。通道 3 性能回归原厂指标，仪器维修完毕。
