泰克 Tektronix DPO72004C 数字荧光示波器维修案例

DPO70000C 系列是泰克面向顶级应用的高性能数字荧光示波器，专为超高速串行总线、射频调制信号和前沿科研实验而设计。DPO72004C 带宽 20GHz，支持 4 通道同步采集，单通道采样率高达 50GS/s（交织模式可达 100GS/s），标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），波形捕获率 >300000 wfms/s，标配 12.1 英寸高清触摸屏。凭借其 20GHz 超高带宽和卓越的信号保真度，DPO72004C 成为 PCIe Gen5/6、100G 以太网、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 DPO72004C 示波器维修案例：

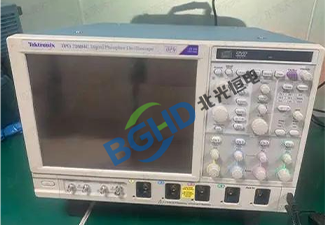

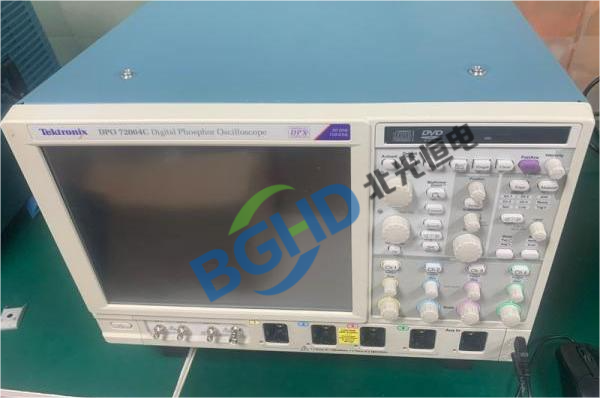

仪器型号： 泰克 Tektronix DPO72004C 数字荧光示波器（20GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 4 在 18-20GHz 频段幅度响应出现约 3dB 的凹陷：输入 19GHz、500mVpp 标准正弦波，通道 4 显示约 350mVpp（-3dB）；15GHz 以下正常。通道 1、2、3 正常。带宽限制已关闭，探头补偿正确。执行信号路径补偿后无改善。自检报“通道 4 高频响应异常”。

检测过程：

拆机，检查通道 4 前端模块内的高频匹配网络。DPO72004C 的每个通道前端模块包含一个无源匹配网络，用于将输入信号以最小损耗传输至缓冲放大器。将通道 4 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用网络分析仪测量该模块的 S21，在 18-20GHz 频段出现约 3dB 的凹陷。怀疑匹配网络中的一只高频电容失效。用 LCR 表测量该电容（0.3pF，NP0，高 Q 值），容值已增大至约 0.8pF，导致匹配网络失谐。该电容为陶瓷电容，因长期工作于高频大信号下介质老化，容值漂移。更换该电容（0.3pF，NP0，±0.05pF）后，S21 平坦度恢复。

维修： DPO72004C 示波器维修案例

更换通道 4 前端模块内的高频匹配电容（0.3pF，NP0，±0.05pF），重新焊接并固定。重新装配后，执行完整用户自校准（包括高频增益校准和带宽校准）。输入 19GHz、500mVpp 正弦波，通道 4 显示 496mVpp（衰减 <0.2dB）。通道 4 高频响应回归原厂指标，仪器维修完毕。
