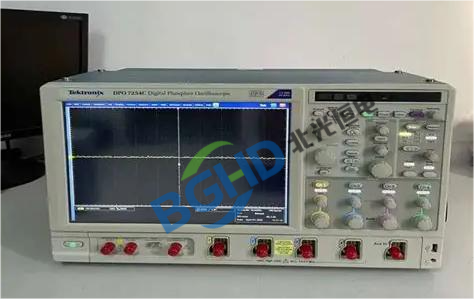

泰克 Tektronix MSO72504DX 混合信号示波器维修案例

MSO70000DX 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000DX 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO72504DX 带宽 25GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 100GS/s（交织模式），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 25GHz 超高带宽和混合信号同步捕获能力，MSO72504DX 成为 PCIe Gen6、100G 以太网、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO72504DX 示波器维修案例：

仪器型号： 泰克 Tektronix MSO72504DX 混合信号示波器（25GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 3 在 20-25GHz 频段存在相位线性度偏差：输入 22GHz、100mVpp 正弦波，通道 3 显示波形在过零点附近有约 15ps 的群延迟失真；通道 1、2、4 正常。执行通道间时偏校准和信号路径补偿后无改善。自检报“通道 3 高频相位响应异常”。

检测过程：

拆机，检查通道 3 前端模块中的相位补偿网络。MSO72504DX 的每个通道前端模块包含一个可调相位均衡器，用于补偿高频段的相位非线性。将通道 3 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用矢量网络分析仪测量该模块的 S21 相位响应，在 20-25GHz 频段相位线性度偏差约 15ps（群延迟波动）。该相位均衡器内部使用一对变容二极管调节相位，其偏置电压由 DAC 控制。测量偏置电压，发现该电压在 20-25GHz 频段存在约 50mV 的纹波，导致变容二极管容值随频率波动，引入相位非线性。检查偏置电路的滤波电容（0.1µF，NP0），其 ESR 增大（正常<0.1Ω，实测 3Ω），导致纹波抑制不足。更换该电容后，偏置电压纹波降至 <5mV，相位线性度恢复。

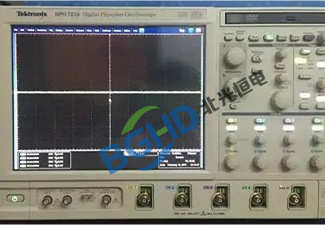

维修： MSO72504DX 示波器维修案例

更换通道 3 前端模块内相位均衡器偏置电路的滤波电容（0.1µF，NP0，低 ESR），重新焊接并检查同组其他电容。重新装配后，执行完整用户自校准（包括相位校准和带宽校准）。输入 22GHz、100mVpp 正弦波，通道 3 相位线性度恢复（群延迟波动 <1ps）。通道 3 高频相位性能回归原厂指标，仪器维修完毕。
