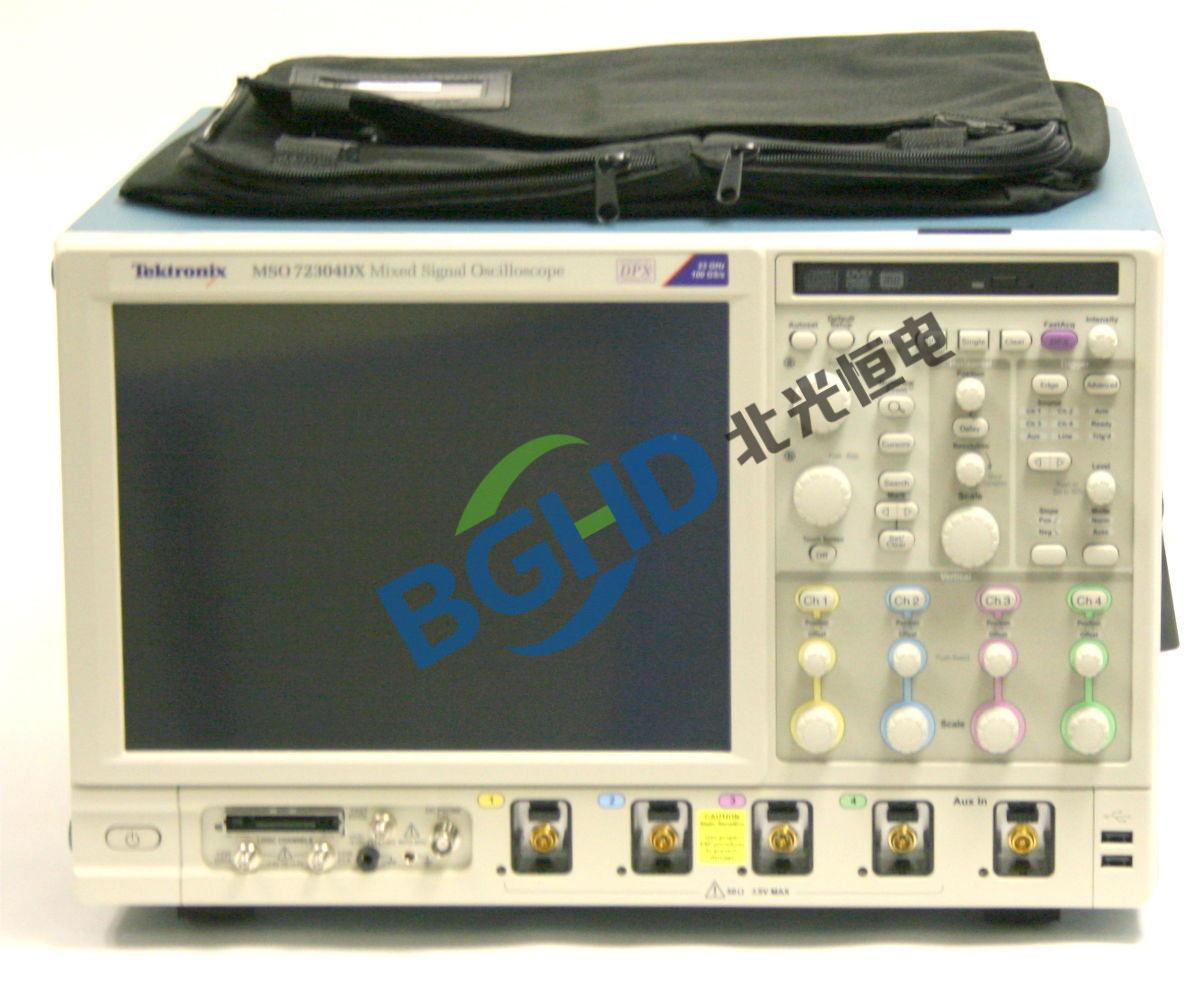

泰克 Tektronix MSO72304DX 混合信号示波器维修案例

MSO70000DX 系列是泰克面向顶级应用的高性能混合信号示波器，在 DPO70000DX 系列的基础上增加了 16 路数字逻辑通道，适用于超高速混合信号调试。MSO72304DX 带宽 23GHz，支持 4 通道模拟 + 16 通道数字同步采集，模拟通道采样率高达 100GS/s（交织模式），数字通道采样率 12.5GS/s，标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），标配 12.1 英寸高清触摸屏。凭借其 23GHz 超高带宽和混合信号同步捕获能力，MSO72304DX 成为 PCIe Gen5/6、100G 以太网、高速串行总线调试和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 MSO72304DX 示波器维修案例：

仪器型号： 泰克 Tektronix MSO72304DX 混合信号示波器（23GHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 2 在 20GHz 以上高频信号测量时，触发抖动明显增大：输入 22GHz、100mVpp 正弦波，通道 2 设置边沿触发，触发抖动约 800fs（正常应 <150fs）；降低信号频率至 15GHz 后触发抖动恢复正常（约 120fs）。通道 1、3、4 正常。自检报“通道 2 高频触发路径异常”。

检测过程：

拆机，检查通道 2 触发路径中的高频信号分配器和触发比较器。MSO72304DX 的每个通道前端模块内部有一个高频信号分配器，将输入信号分路送至 ADC 和触发比较器。将通道 2 的前端模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该前端模块。

用频谱仪测量该模块触发输出端（到触发比较器）的信号，在 22GHz 时信号幅度比输入低约 8dB（正常应 <2dB），且存在相位噪声恶化。该分配器内部的一只匹配电阻（18Ω）阻值漂移（实测 32Ω），导致高频段分配损耗增大，信号幅度不足，触发比较器无法稳定识别过零点，引入抖动。更换该电阻（18Ω，1%，25ppm/℃）后，分配损耗恢复。

维修： MSO72304DX 示波器维修案例

更换通道 2 前端模块内的高频分配器匹配电阻（18Ω，1%，25ppm/℃），重新焊接并检查同位置电容。重新装配后，执行触发校准和垂直校准。输入 22GHz、100mVpp 正弦波，通道 2 触发抖动恢复至约 130fs。通道 2 高频触发性能回归原厂指标，仪器维修完毕。
