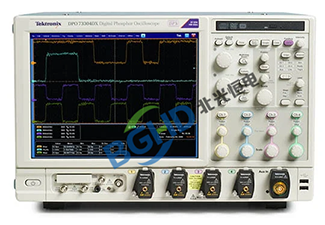

泰克 Tektronix DPO73304DX 数字荧光示波器维修案例

DPO70000DX 系列是泰克面向顶级应用的高性能数字荧光示波器，专为超高速串行总线、射频调制信号和前沿科研实验而设计。DPO73304DX 带宽 33GHz，支持 4 通道同步采集，单通道采样率高达 100GS/s（交织模式），标配 50M 点记录长度（可扩展至 1G 点），垂直分辨率 8 位（高分辨率模式下可达 16 位），波形捕获率 >300000 wfms/s，标配 12.1 英寸高清触摸屏。凭借其 33GHz 超高带宽和卓越的信号保真度，DPO73304DX 成为 PCIe Gen6、100G 以上以太网、毫米波雷达和前沿科研实验的“顶级分析平台”。

北光恒电测试设备维修中心分享 DPO73304DX 示波器维修案例：

仪器型号： 泰克 Tektronix DPO73304DX 数字荧光示波器（33GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 3 在 33GHz 全带宽模式下噪声异常增大：输入 50Ω 负载接地，通道 3 底噪显示约 8mVrms（正常应 <3mVrms）；切换至 20GHz 带宽限制模式后噪声恢复正常（约 2.5mVrms），说明问题出在高频部分。通道 1、2、4 正常。自检报“通道 3 高频噪声超标”。

检测过程：

拆机，检查通道 3 前端高频信号路径。DPO73304DX 在 33GHz 全带宽模式下使用一个外置的高频信号调理模块（包含高频缓冲器和均衡器）。将该模块与通道 1 的模块交换，故障转移到通道 1，确认问题在该模块。

用频谱仪分析该模块的输出频谱，发现其在 10-30GHz 频段存在多个异常杂散信号（约 -50dBm），耦合到信号路径中产生额外噪声。该模块内部的屏蔽腔体中的吸波材料老化脱落，导致腔体谐振产生寄生振荡。同时检查模块的供电退耦电容，无异常。重新粘贴吸波材料并固定后，杂散信号消失。重新测量底噪恢复至 2.2mVrms。

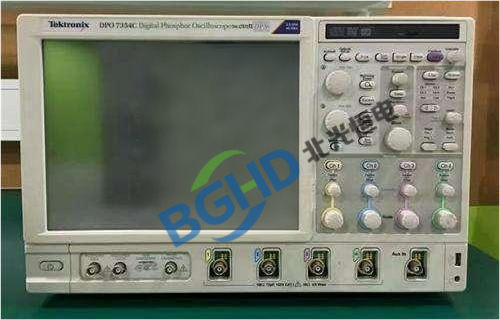

维修： DPO73304DX 示波器维修案例

拆开通道 3 的高频信号调理模块，重新粘贴腔体内部的吸波材料（电磁吸收橡胶片），确保覆盖谐振区域。重新装配后，执行完整用户自校准（包括噪声校准和带宽校准）。在 33GHz 全带宽模式下，通道 3 底噪恢复至 2.5mVrms（正常范围）。通道 3 噪声性能回归原厂指标，仪器维修完毕。
