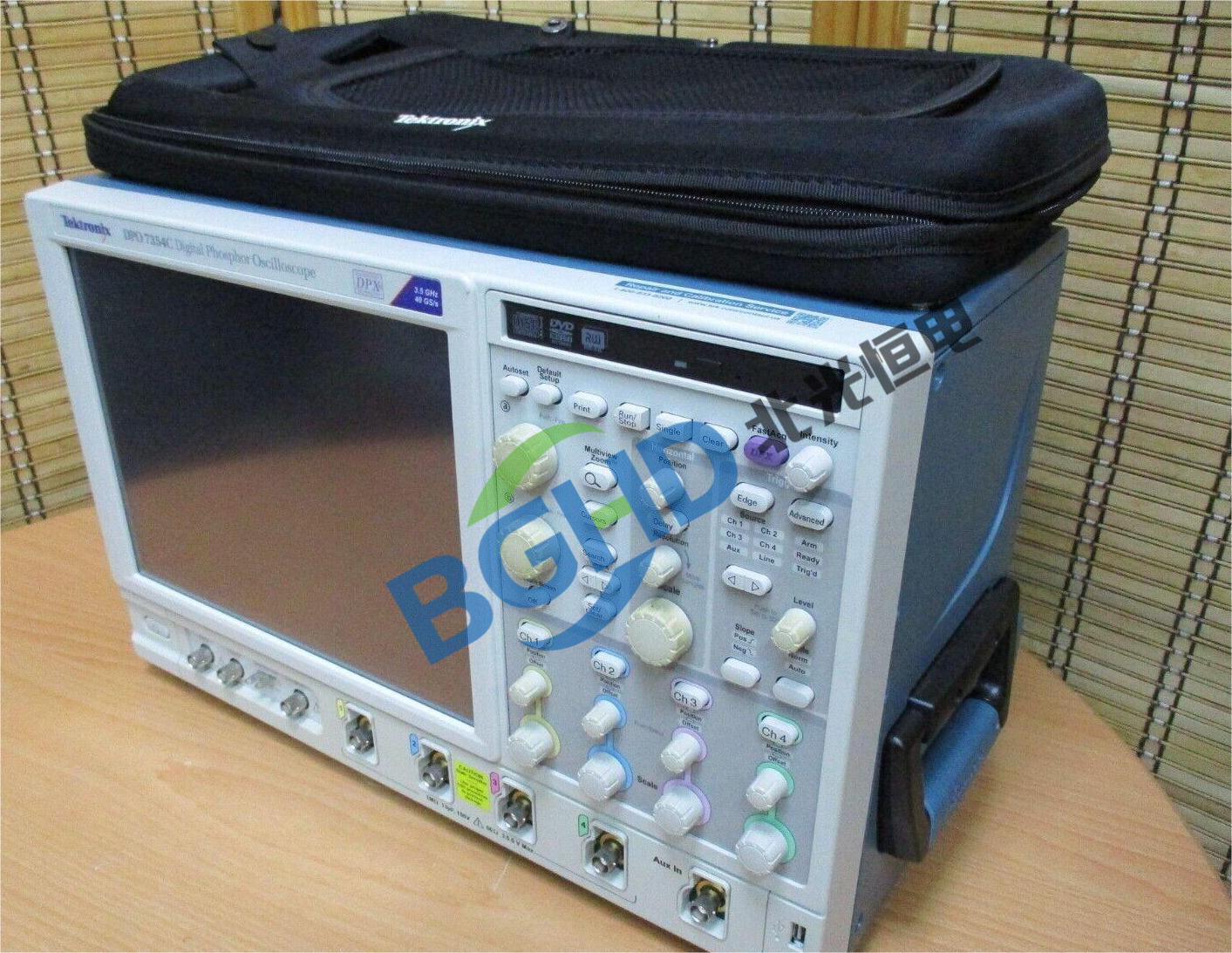

泰克 Tektronix DPO7354C 数字荧光示波器维修案例

DPO7000C 系列是泰克面向中高端应用的数字荧光示波器，专为高速串行总线、通信和复杂系统调试而设计。DPO7354C 带宽 3.5GHz，支持 4 通道同步采集，单通道采样率高达 40GS/s（交替模式），标配 25M 点记录长度（可扩展至 500M 点）。它搭载了 Pinpoint® 触发系统，提供超过 1400 种触发组合，能精准捕获各类异常信号。凭借其 3.5GHz 高带宽和出色的信号保真度，DPO7354C 成为高速串行总线、射频调制信号和前沿科研实验的“高性能诊断师”。

北光恒电测试设备维修中心分享 DPO7354C 示波器维修案例：

仪器型号： 泰克 Tektronix DPO7354C 数字荧光示波器（3.5GHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 在高采样率（40GS/s 交替模式）下波形存在周期性毛刺：输入 1GHz、500mVpp 纯净正弦波，时基设为 2ns/div，通道 1 波形在屏幕上每隔约 10ns 出现一个约 50mV 的尖峰毛刺；降低采样率至 20GS/s 后毛刺消失。通道 2-4 正常。自检报“ADC 采样数据异常”。

检测过程：

拆机，检查通道 1 所在 ADC 组的采样时钟和交织校准电路。DPO7354C 在 40GS/s 模式下使用两个 20GS/s ADC 芯片交织采样，需要精密的时间交织校准。用示波器测量该 ADC 组的采样时钟（频率 20GHz），发现时钟信号存在周期性抖动（约 100ps 峰峰值），导致两个 ADC 的交织采样时序偏差，产生毛刺。

该采样时钟由 PLL 倍频电路产生，检查 PLL 的参考晶振（100MHz）输出稳定；但 PLL 的环路滤波器电容（0.47µF）容量下降（实测 0.15µF），导致 PLL 锁定稳定性变差，引入额外抖动。更换该电容（0.47µF，X7R）后，PLL 输出时钟稳定。同时检查时钟分配缓冲器（HMC987）的供电退耦电容，无异常。

维修： DPO7354C 示波器维修案例

更换通道 1 所在 ADC 组采样时钟 PLL 的环路滤波电容（0.47µF，X7R），重新测量时钟稳定性。重新装配后，执行完整用户自校准（包括交织采样校准和时钟同步校准）。在 40GS/s 采样率下验证通道 1 波形纯净（无毛刺）。通道 1 高采样率性能回归原厂指标，仪器维修完毕。
