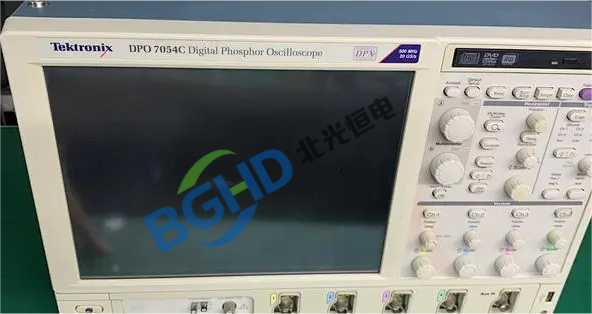

泰克 Tektronix DPO7054C 数字荧光示波器维修案例

DPO7000C 系列是泰克面向中高端应用的数字荧光示波器（DPO），专为高速串行总线、通信和复杂系统调试而设计。DPO7054C 是该系列的核心型号，带宽 500 MHz，支持 4 通道同步采集。其单通道采样率高达 20 GS/s，标配 25 M 点记录长度（可扩展至 500 M 点）。它搭载了 Pinpoint® 触发系统，提供超过 1400 种触发组合，能精准捕获各类异常信号。凭借其强大的性能和高波形捕获率，DPO7054C 成为工程师分析和验证高速信号时值得信赖的“精确诊断师”。

北光恒电测试设备维修中心分享 DPO7054C 示波器维修案例：

仪器型号： 泰克 Tektronix DPO7054C 数字荧光示波器（500 MHz，4 通道）；

故障描述： 仪器开机正常，能进入测试界面，但通道 1 无信号波形显示（基线为一条直线），无论输入内置补偿信号（1kHz 方波）还是外部标准信号，屏幕均无响应；通道 2、3、4 工作正常。执行自检程序，报错“通道 1 采集链路故障”；

检测过程：

将通道 1 与通道 2 的输入电缆对调，确认信号源正常，排除外部因素；

拆机后，将采集板从机箱中分离，用万用表测量通道 1 前端输入端的对地阻抗，约为 50Ω（正常），排除输入短路；

沿信号链路逐级测量：使用示波器探针探测通道 1 前端衰减器输出端，信号正常；探测 ADC 输入端，无信号；检查 ADC 的采样时钟输入，时钟信号正常；检查 ADC 的供电电压，发现 +3.3V 供电正常，但 +1.8V 模拟供电轨电压仅为 0.2V（正常应 +1.8V）；

该 +1.8V 供电来自采集板上的一个低压差线性稳压器（LDO，型号 ADM7171），其输入端有 +3.3V，但输出端仅 0.2V，且该 LDO 芯片表面有轻微变色。该 LDO 已损坏，导致 ADC 模拟电源丢失，通道 1 信号无法被数字化。

维修： DPO7054C 示波器维修案例

在防静电工作台上，用热风枪拆下损坏的 LDO（ADM7171），清理焊盘并重新焊接同型号新 LDO；

检查 ADC 的 +1.8V 电源轨对地阻抗，确认无短路，然后上电测量，输出电压恢复 +1.8V；

重新装配后，执行完整用户自校准（包括增益、偏置和触发校准）；

验证通道 1 输入 1kHz 校准信号，波形正常显示，各档位测量准确；自检全部通过（PASS），故障报错消失；

对整机进行 4 小时连续老化测试，通道 1 工作稳定无异常，维修完毕。
