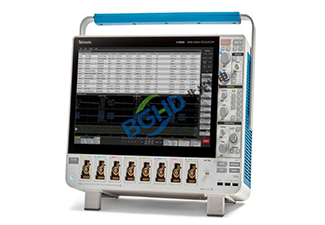

泰克 Tektronix MS068B 混合信号示波器维修案例

6 系列 B MSO 是泰克新一代高性能混合信号示波器，以 FlexChannel 技术、高带宽和超低噪声著称。MS068B 配备 4 个 FlexChannel（可同时使用 4 个模拟通道或模拟+数字混合），带宽 8GHz，采样率 25GS/s，记录长度 1G 点/通道（可扩展至 2G），垂直分辨率 12 位（高分辨率模式下可达 16 位），波形捕获率 >500000 wfms/s，标配 15.6 英寸高清触摸屏，支持多种总线解码和高级触发功能。凭借其 8GHz 超高带宽、1% 精度和超低底噪特性，MS068B 成为高速串行总线（PCIe Gen5/6、USB4、DDR5）、射频调制信号和前沿科研实验的“顶级时域分析平台”。

北光恒电测试设备维修中心分享 MS068B 示波器维修案例：

仪器型号： 泰克 Tektronix MS068B 混合信号示波器（8GHz，4 FlexChannel）；

故障描述： 仪器开机正常，自检通过，但通道 2 在 8GHz 带宽下幅度衰减明显：输入 7GHz、100mVpp 正弦波，通道 2 显示约 50mVpp，衰减 -6dB；5GHz 以下正常。通道 1、3、4 正常。带宽限制功能已关闭，探头已校准。执行自校准后无改善。自检报“通道 2 高频响应异常”。

检测过程：

拆机，检查通道 2 前端输入模块。6 系列 B MSO 的每个通道使用一个高集成度的前端模块（含程控衰减器、缓冲放大器和 ADC 驱动）。用频谱仪探测前端模块的输出端（到 ADC），7GHz 时信号幅度正常；再测量模块的输入端（来自 BNC 连接器），信号幅度偏低。判断问题在输入连接器到前端模块之间的无源匹配网络。

该匹配网络包含一个用于高频补偿的微调电容（0.5pF，NP0）和一对 25Ω 串联电阻。测量发现其中一个 25Ω 电阻阻值增大（实测 45Ω），导致信号在高频下被额外衰减。更换该电阻（25Ω，1%，25ppm/℃）后，高频响应恢复。

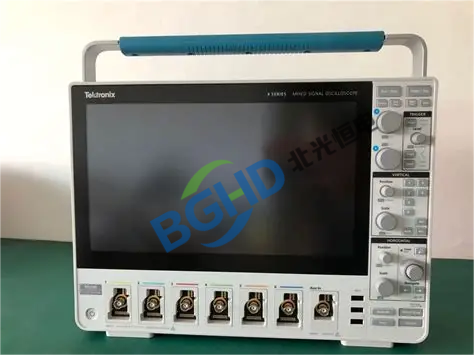

维修： MS068B 示波器维修案例

更换通道 2 前端输入匹配网络中的高频补偿电阻（25Ω，1%，25ppm/℃），重新焊接并检查同位置电容。重新装配后，执行完整用户自校准（包括高频增益校准和带宽校准）。输入 7GHz、100mVpp 正弦波，通道 2 显示 98mVpp（衰减 <0.2dB）。通道 2 带宽性能回归原厂 8GHz 指标，仪器维修完毕。
