泰克 Tektronix MD032 混合域示波器维修案例

MD032 是泰克 3 系列 MDO 混合域示波器中的入门型号，集成了 2 通道模拟示波器与频谱分析仪功能，带宽 200MHz，采样率 2.5GS/s，记录长度 10M 点/通道，频谱分析频率范围 9kHz 至 3GHz，显示平均噪声电平（DANL）-148dBm（前置放大开启），标配 10.1 英寸电容触摸屏，支持时域波形和频域频谱同屏显示及跨域关联触发。凭借其紧凑设计和时频域联合分析能力，MD032 成为射频干扰排查和嵌入式调试的“紧凑型频谱侦察兵”。

北光恒电测试设备维修中心分享 MD032 示波器维修案例：

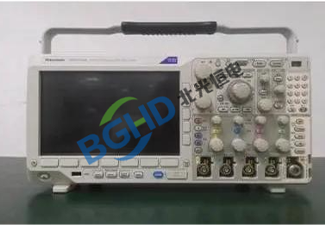

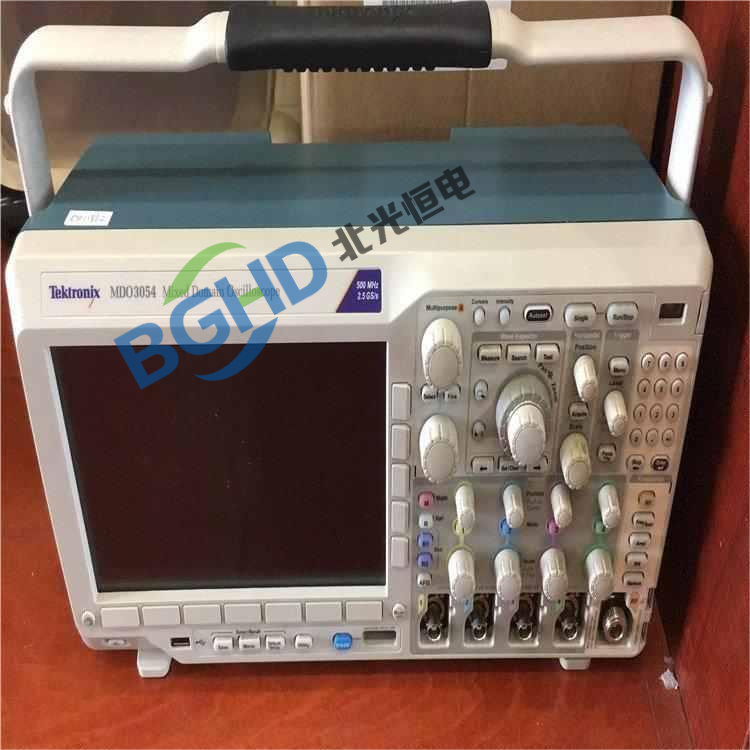

仪器型号： 泰克 Tektronix MD032 混合域示波器（200MHz，3GHz 频谱分析）；

故障描述： 仪器开机正常，自检通过，示波器通道 1-2 工作正常，但频谱分析仪（SA）输入端口无信号响应：输入 1GHz、-20dBm 标准信号，屏幕频谱迹线始终处于底噪水平（约-100dBm），无峰值显示。切换衰减、前置放大、RBW 等参数后无效。自检报“SA 通道输入异常”。

检测过程：

拆机，检查频谱分析仪输入链路的 RF 开关。MD032 的频谱输入与示波器通道 1 共用物理 BNC 接口，内部通过 RF 开关切换路径。用万用表测量 RF 开关控制电压，发现切换控制信号正常，但开关输出端无信号。用频谱仪探针测量开关输入端信号正常，输出端信号极弱。

该 RF 开关（型号 HMC536）的插入损耗异常增大（约 25dB，正常 <1.5dB），说明开关内部 GaAs FET 损坏。测量其供电电压（+3.3V）正常。更换 RF 开关后，插入损耗恢复 1.2dB。

维修： MD032 示波器维修案例

更换频谱输入链路的 RF 开关（HMC536），重新焊接并检查周边匹配电路。重新装配后，执行频谱分析仪幅度校准和频率校准。输入 1GHz/-20dBm 信号，频谱峰值显示 -20.1dBm。SA 通道功能恢复，仪器维修完毕。
