泰克 Tektronix MSO2024B 混合信号示波器维修案例

MSO2000B 系列是泰克的混合信号示波器，在 DPO2000B 的基础上增加了 16 路数字逻辑通道，适用于嵌入式系统、混合信号电路和数字总线调试。MSO2024B 是该系列中的旗舰型号，带宽 200MHz，采样率 1GS/s，记录长度 1M 点/通道，4 个模拟通道 + 16 个数字通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持并行总线解码和高级触发功能。凭借其 200MHz 高带宽、四通道模拟和十六通道数字的全配置，MSO2024B 成为复杂嵌入式系统调试和高速数字电路验证的“旗舰级嵌入式开发平台”。

北光恒电测试设备维修中心分享 MSO2024B 示波器维修案例：

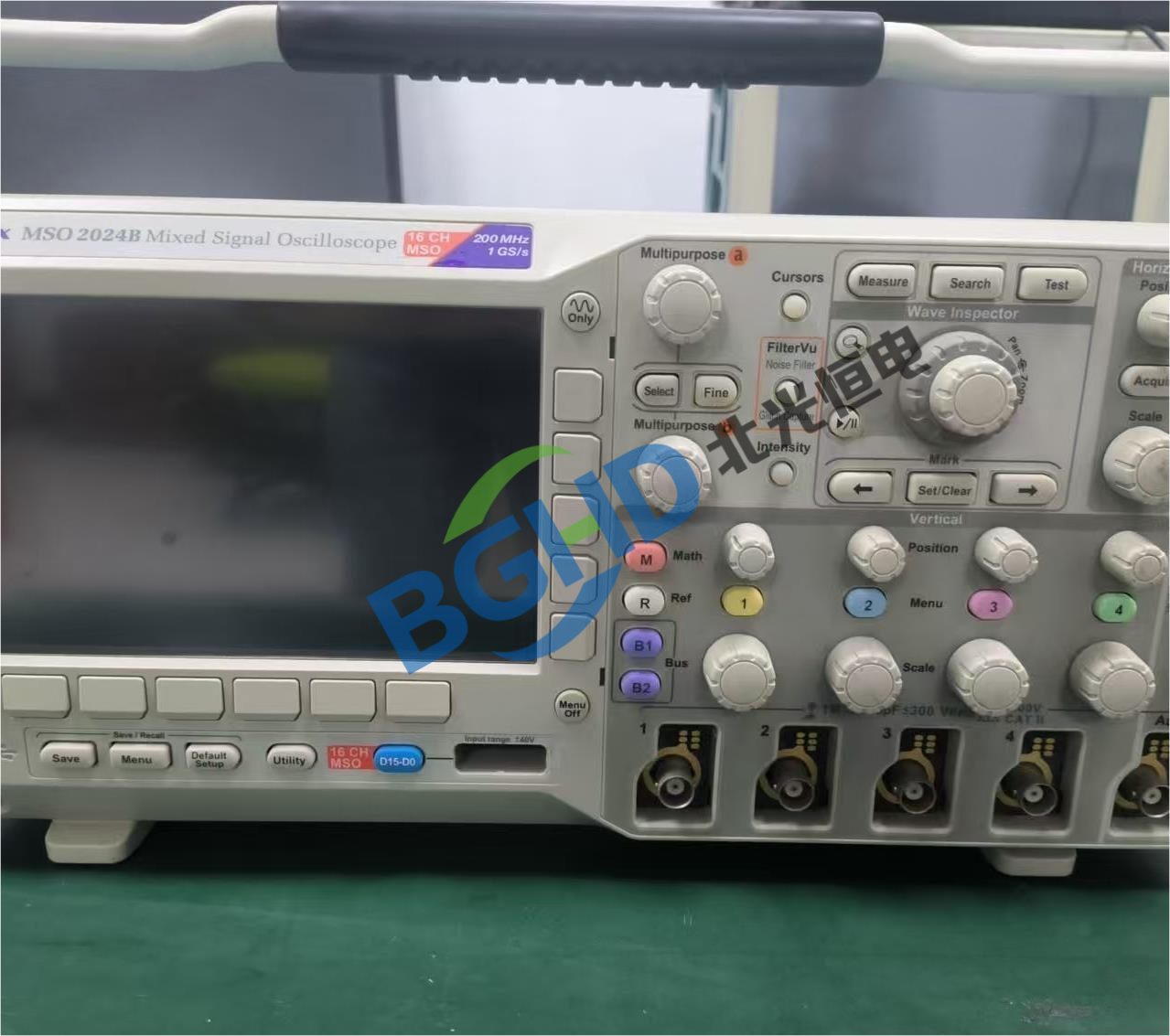

仪器型号： 泰克 Tektronix MSO2024B 混合信号示波器（200MHz，4+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 4 在 200MHz 带宽下幅度衰减严重：输入 200MHz、1Vpp 正弦波，通道 4 显示约 0.5Vpp，衰减 -6dB；100MHz 以下正常。通道 1-3 正常。带宽限制功能已关闭，探头补偿正确。自校准无法通过，报“通道 4 高频响应异常”。

检测过程：

拆机，检查通道 4 前端模拟电路。用频谱仪探测 ADC 输入端，200MHz 时幅度明显低于正常值。逐级向前检查：输入缓冲器后信号正常，但经过低通滤波（抗混叠滤波器）后衰减。该滤波器是 5 阶 LC 椭圆滤波器，用于限制 >200MHz 信号。用 LCR 表测量滤波器电感（68nH），感值正常；测量电容（5pF），容量正常。怀疑滤波器接地不良。

检查滤波器接地焊盘，发现其中一个焊盘有裂纹（热循环疲劳），导致接地阻抗升高，滤波器响应改变，在截止频率附近产生额外衰减。用烙铁重新焊接该焊盘后，接地恢复。

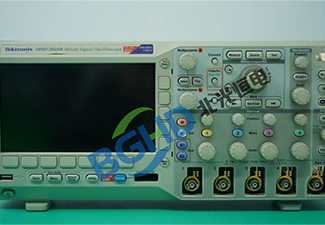

维修： MSO2024B 示波器维修案例

重新焊接通道 4 抗混叠滤波器的接地焊盘，并用万用表确认接地电阻 <0.1Ω。重新装配后，执行全带宽校准和垂直校准。输入 200MHz、1Vpp 正弦波，通道 4 显示 0.98Vpp（衰减 <0.2dB）。通道 4 带宽性能回归原厂 200MHz 指标，仪器维修完毕。
