泰克 Tektronix MS044 混合信号示波器维修案例

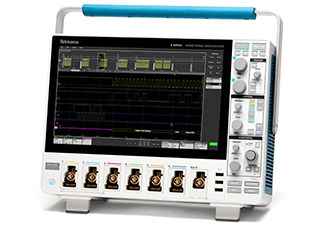

4 系列 MSO 是泰克新一代高性能混合信号示波器，以高模拟通道数、高带宽和 12 位垂直分辨率著称。MS044 配备 4 个模拟通道（带宽 1.5GHz）和 16 个数字通道，采样率 6.25GS/s，记录长度 31.25M 点/通道，垂直分辨率 12 位，波形捕获率 >500000 wfms/s，标配 13.3 英寸高清触摸屏，支持多种总线解码和高级触发功能。凭借其 1.5GHz 高带宽和高分辨率特性，MS044 成为高速数字信号、射频调制信号和复杂嵌入式系统调试的“高性能多通道平台”。

北光恒电测试设备维修中心分享 MS044 示波器维修案例：

仪器型号： 泰克 Tektronix MS044 混合信号示波器（1.5GHz，4+16 通道）；

故障描述： 仪器开机正常，自检基本通过，但通道 3 在 1GHz 以上高频信号幅度衰减约 6dB：输入 1.2GHz、1Vpp 正弦波，通道 3 显示约 0.5Vpp；800MHz 以下正常。通道 1、2、4 正常。带宽限制已关闭，探头补偿正确。执行自校准后无改善。

检测过程：

拆机，检查通道 3 前端输入模块。4 系列 MSO 的每个通道使用独立的前端模块（含程控衰减器、缓冲放大器及 ADC 驱动）。用频谱仪探测 ADC 输入端，1.2GHz 时信号幅度偏低。逐级向前检查：前端模块的输入缓冲器输出正常，但经过后级增益放大器后幅度衰减。

该增益放大器（型号 LMH6517）是可变增益放大器，其频率响应补偿电容老化，导致高频增益下降。测量该放大器的供电（±3.3V）正常，控制电压正常。更换该放大器芯片后，高频响应恢复。同时检查周边电阻无异常。

维修： MS044 示波器维修案例

更换通道 3 前端模块中的可变增益放大器（LMH6517），重新焊接并检查周边电路。重新装配后，执行完整用户自校准（高频增益校准）。输入 1.2GHz、1Vpp 正弦波，通道 3 显示 0.99Vpp。通道 3 带宽性能回归原厂 1.5GHz 指标，仪器维修完毕。
