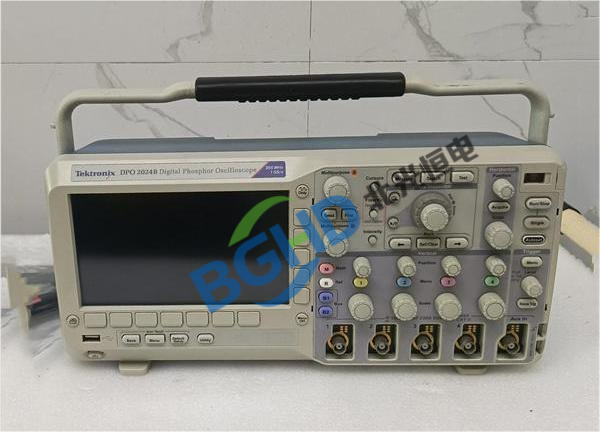

泰克 Tektronix DPO2024B 示波器维修案例

DPO2000B 系列是泰克的入门级数字荧光示波器，以高波形捕获率和直观操作著称。DPO2024B 带宽 200MHz，采样率 1GS/s，记录长度 1M 点/通道，4 个模拟通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持 16 种自动测量和高级触发功能。凭借其 200MHz 带宽和四通道并行采集能力，DPO2024B 成为高速多信号同步调试和产线测试的“高带宽多面手”。

北光恒电测试设备维修中心分享 DPO2024B 示波器维修案例：

仪器型号： 泰克 Tektronix DPO2024B 数字荧光示波器（200MHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 1 在 1V/div 档位时直流偏移电压漂移严重：输入接地，通道 1 基线在开机后 30 分钟内从 0V 漂移至约 +0.15V（约 0.15 格），随后缓慢漂移。其他档位和其他通道正常。执行信号路径补偿后短暂改善，但数小时后重新漂移。

检测过程：

拆机，检查通道 1 前端模拟电路的直流参考源。DPO2024B 的每个通道使用一个独立的 ADC 参考电压缓冲器。用高精度万用表测量该缓冲器的输出参考电压（通常为 1.024V），发现其在开机后缓慢升高，从 1.024V 升至 1.039V，与漂移量对应。

该参考电压缓冲器（型号 AD822）的外围电阻（反馈网络中的 10kΩ 精密电阻）温度系数较高（100ppm/℃），在机内温度上升时阻值变化，导致参考电压漂移。同时该电阻的焊点有轻微裂纹，进一步加剧阻值变化。更换为低温漂电阻（25ppm/℃）并重新焊接后，参考电压稳定在 1.024V±0.5mV。

维修： DPO2024B 示波器维修案例

更换通道 1 参考电压缓冲器反馈电阻（10kΩ，0.1%，25ppm/℃），重新焊接并清洁焊盘。重新装配后，执行垂直偏置校准和温度稳定性测试。输入接地，通道 1 基线在 2 小时内漂移 <0.5mV。通道 1 直流精度回归原厂 ±1% 指标，仪器维修完毕。
