Agilent安捷伦矢量信号发生器维修案例

近期北光恒电维修中心接修到一台安捷伦矢量信号发生器，客户报修故障是报错103,104,105及轻微花屏，接下来将为大家分享本台仪器的维修过程。

报修故障：报错103,104,105及轻微花屏

仪器外观检测：正常。

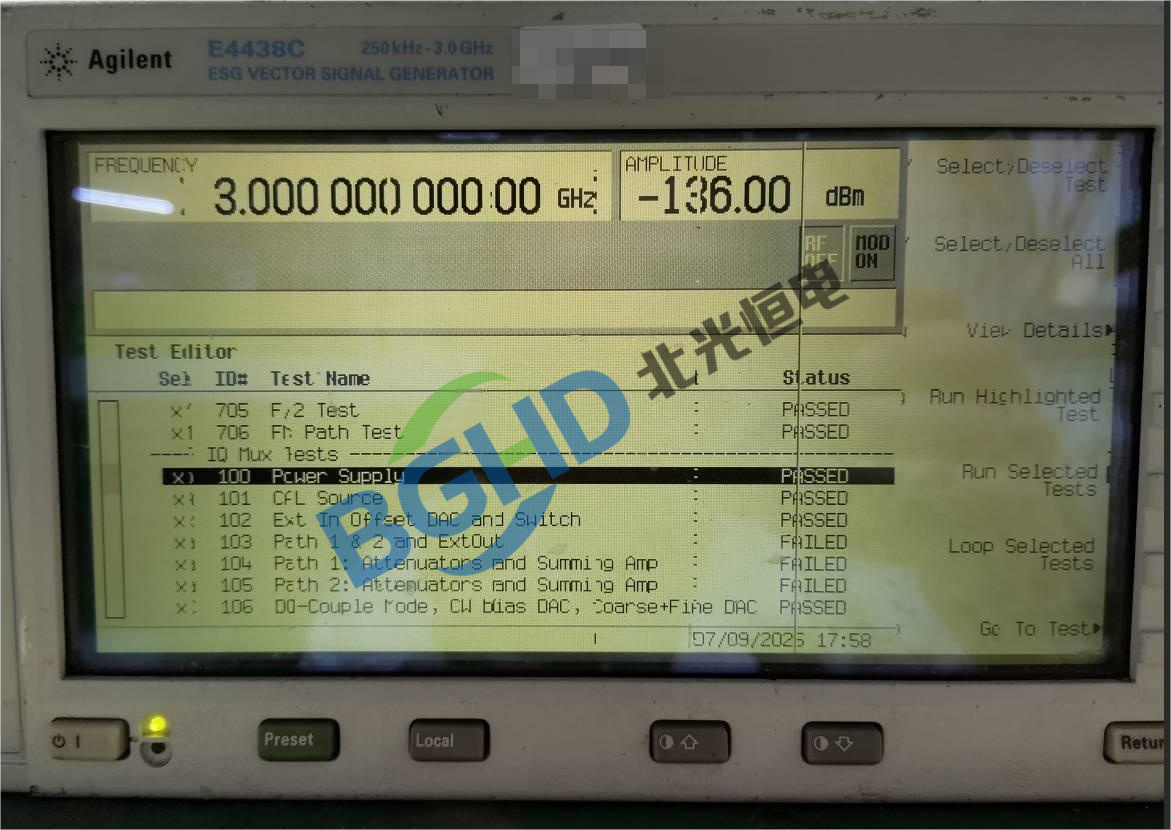

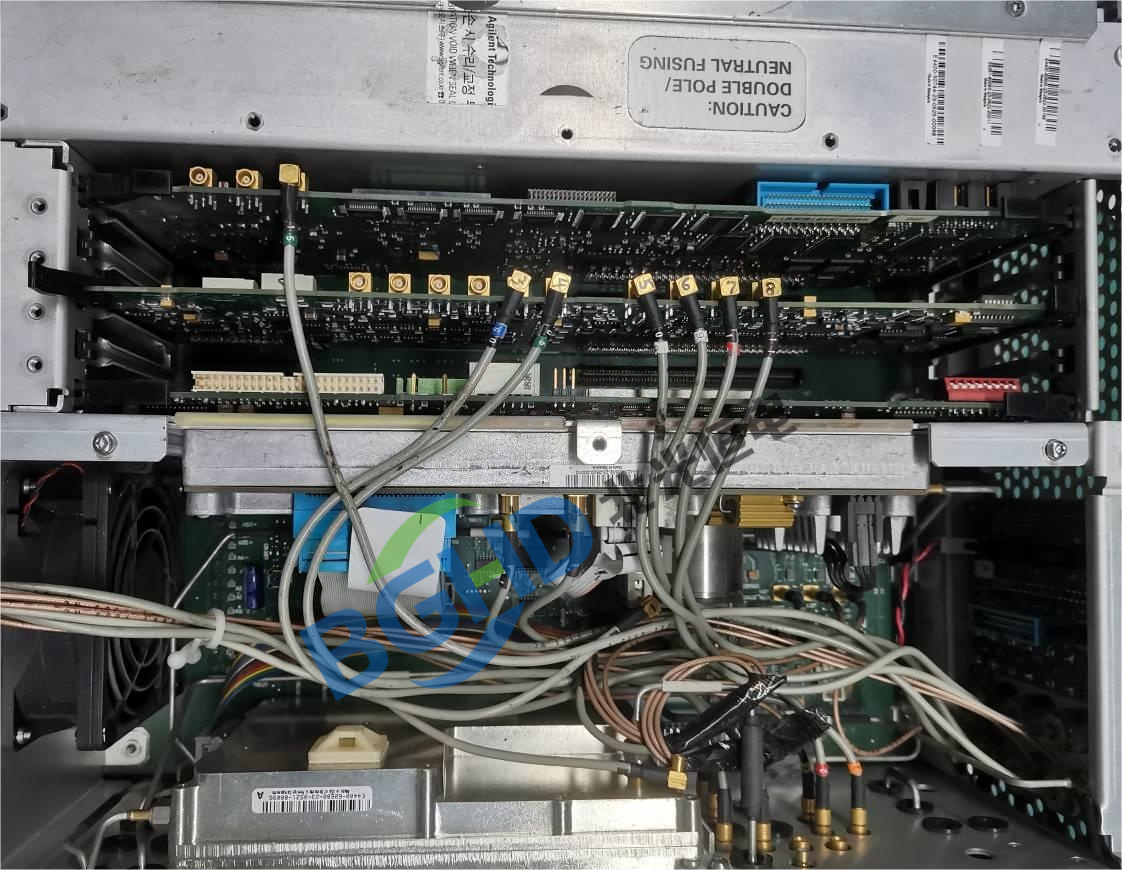

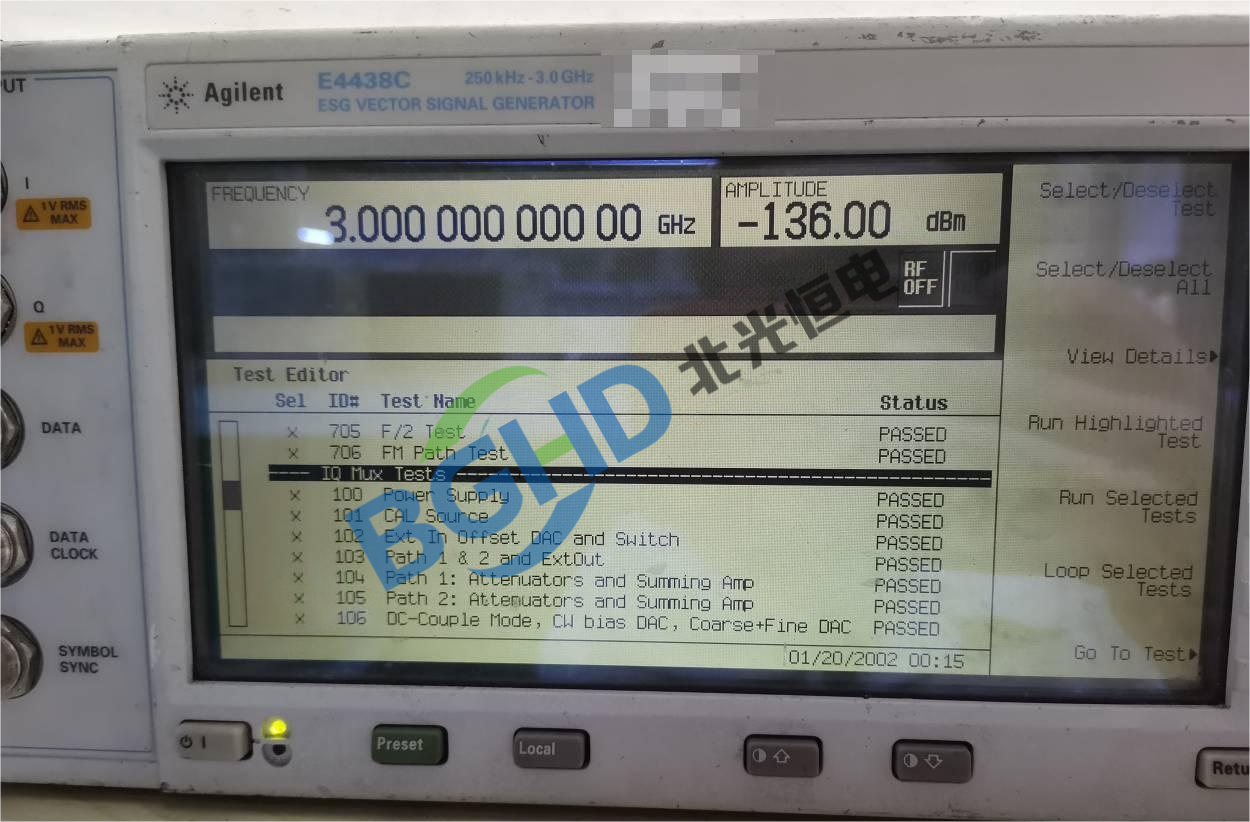

维修过程：拿到仪器后首先检查外观有没有损坏，上电后可以明显看到仪器显示有个别点不正常，做完自检后报错和客户报修一致，拆机检查，报错指向IQ板，检查IQ板存在问题更换坏件后装机自检PASS，更换屏幕还是显示有花点，问题定位到CPU板，检测CPU板故障更换相关器件后显示正常，到此整体装机测试正常，维修完毕，交予客户使用。

质检：质检部对修复后的34972A数据采集器进行了全面的性能测试和指标验证。经过严格检验，确认各项性能均符合指标，最终通过计量并准备出库。到此维修结束，交于客户使用。

安捷伦信号发生器常见故障：

1.射频无输出/功率异常：输出端口未接负载或负载短路/不匹配（最易发生）、ALC（自动电平控制）环路故障、衰减器或放大器模块损坏。

2.频率误差与失锁：屏幕显示 “UNLOCKED” 或 “REF UNLOCK” 。原因：外部参考时钟信号异常或未连接、内部时基（OCXO） 老化、锁相环（PLL）故障。

3.调制/数字基带故障：无法启用数字调制（如报错“Option not installed”）、I/Q调制失真、基带波形播放异常。可能为数字基带板卡（选项硬件） 故障、软件密钥失效、或数据路径问题。

4.系统错误与自检失败：开机报错（如 Error 6xx 系统总线错误、8xx 硬件故障）、前面板按键失灵。可能为CPU板、电源板故障或NVRAM数据损坏。

5.远程控制（GPIB/LAN）失效：无法被计算机识别、指令无响应。检查接口地址设置、线缆及驱动程序。

安捷伦信号发生器安全操作指南：

1.电气与射频安全（首要）

严禁输出端口空载或接非标负载。必须确保输出端始终连接50Ω阻抗的负载（如衰减器、天线或被测设备），否则会反射功率导致内部功放损坏。

连接被测设备前，需将射频仪器输出功率调至最小值或关闭射频输出；待物理连接稳固后，再逐步提升功率至目标值，防止功率过冲损坏敏感器件。

可靠接地。使用三芯电源线，确保良好接地，防静电并减少干扰。

2.开机与校准

充分预热。开机后预热 30分钟以上，待时基准稳定后再进行高精度测试。

正确使用参考源。若需高频率精度，应使用外部高稳10MHz参考，并在菜单中正确选择参考源（INT/EXT）。

执行对齐（Alignments）。定期或在重要测试前，运行内置的幅度校正和频响校正程序。

3.功能操作规范

I/Q调制接口保护。连接外部I/Q信号时，确保输入电平在安全范围内（通常≤±1V峰值），以防过驱损坏调制器。

数据管理。定期备份仪器状态和用户自定义波形文件至外部设备。

注意散热。保持仪器周围通风良好，勿堵塞散热孔。
