Keysight 是德DSOX1204A示波器维修案例

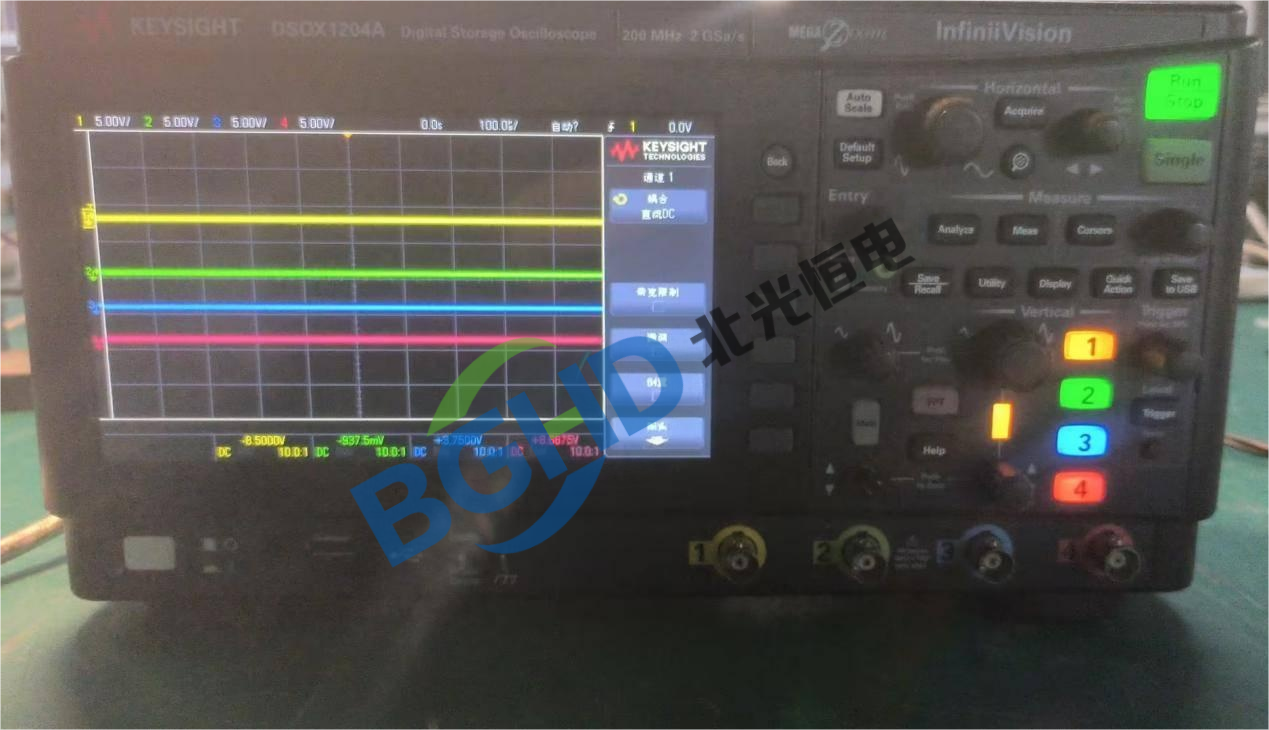

近期北光恒电维修中心接修到一台是德DSOX1204A示波器，客户报修故障是CH1高压打坏无法测试，接下来将为大家分享本台仪器的维修过程。

报修故障：开机自检报错 204 612 613 615 617 618 619 621

仪器外观检测：正常。

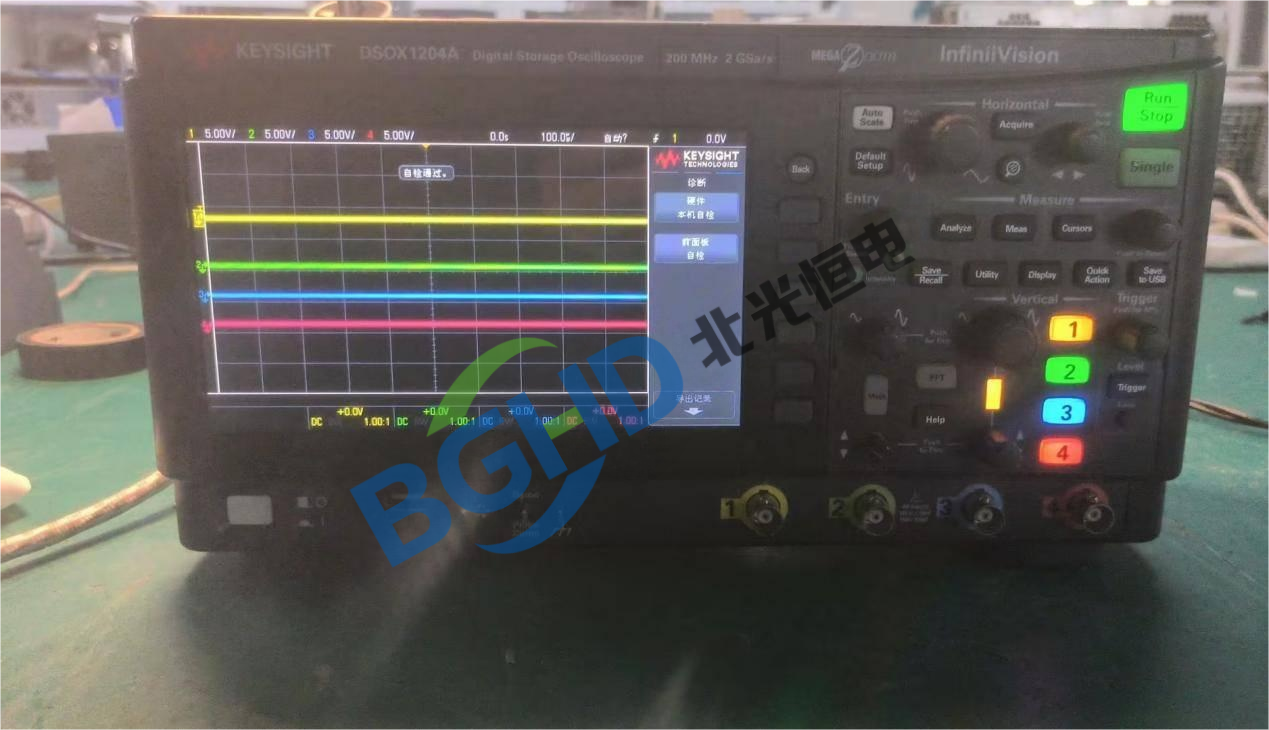

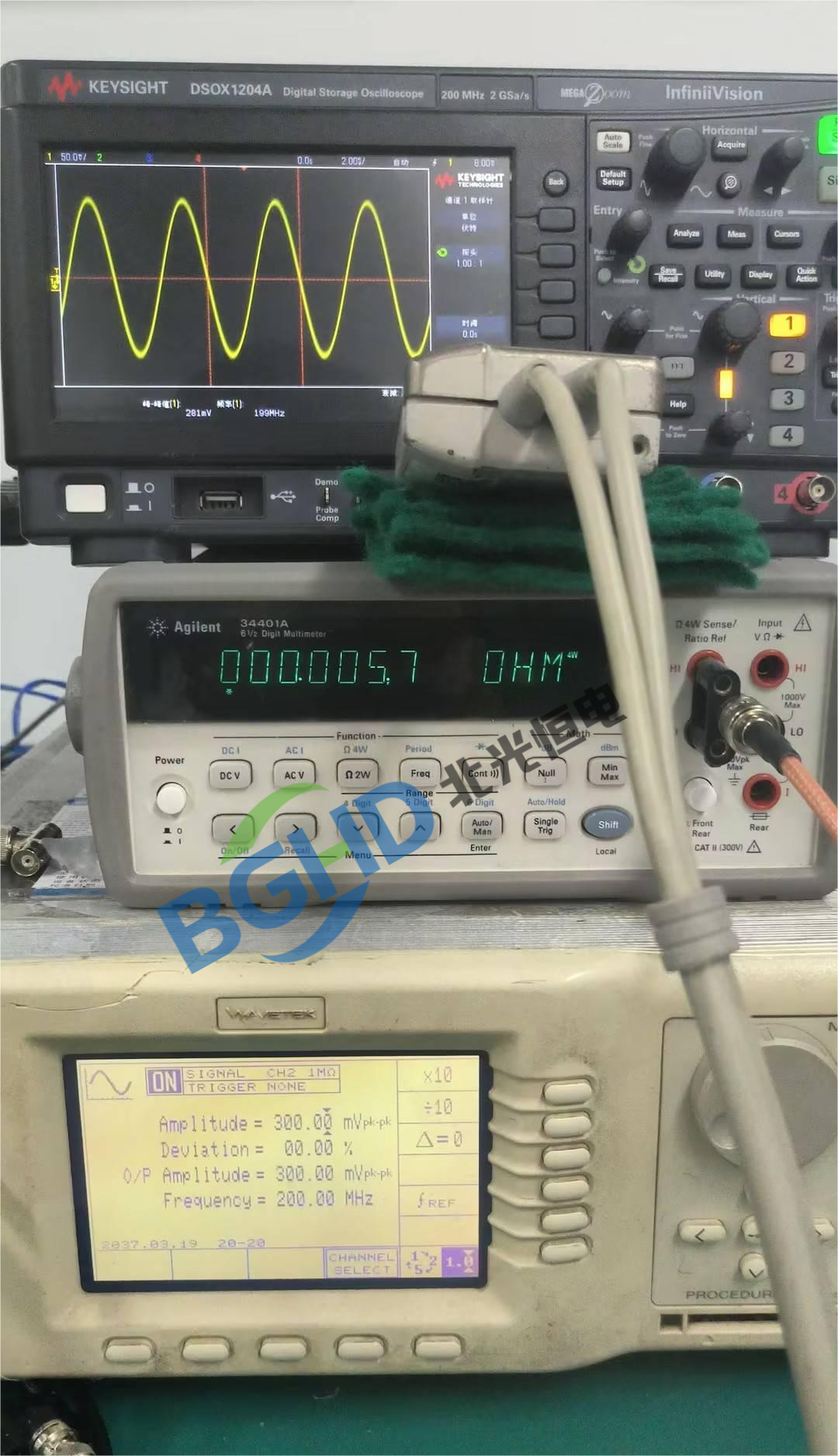

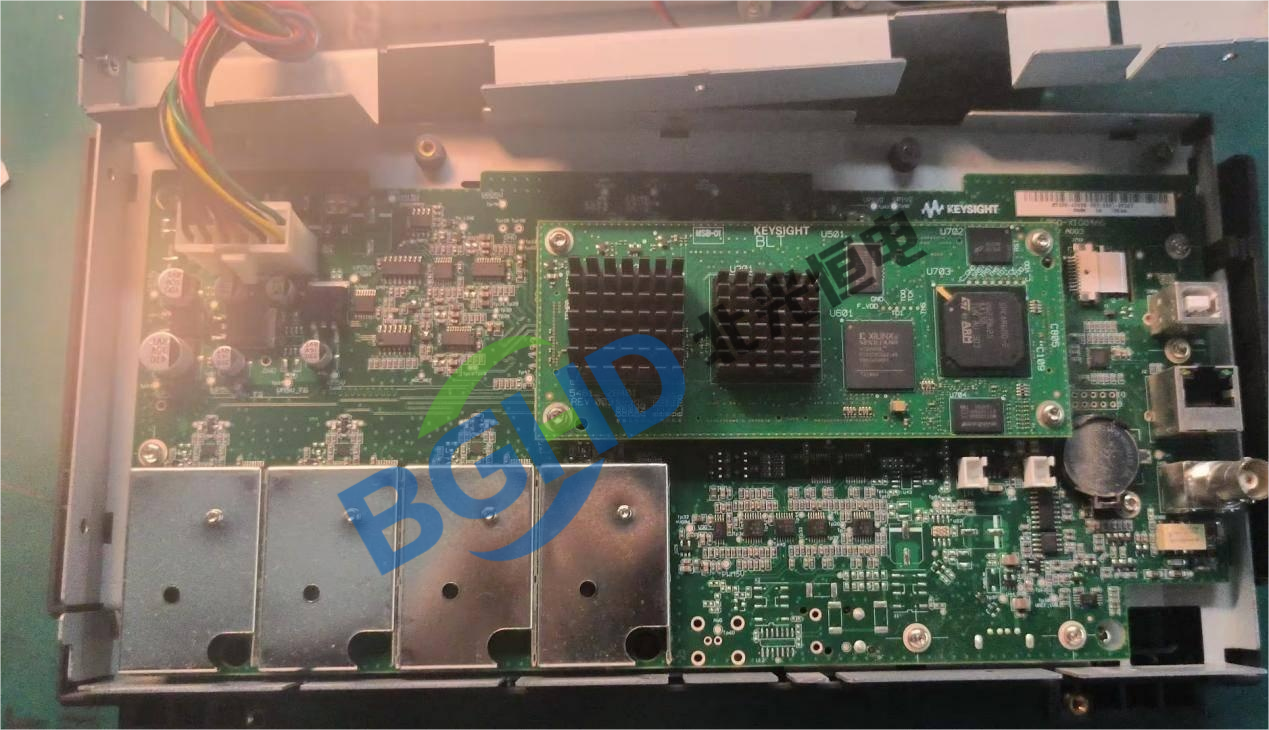

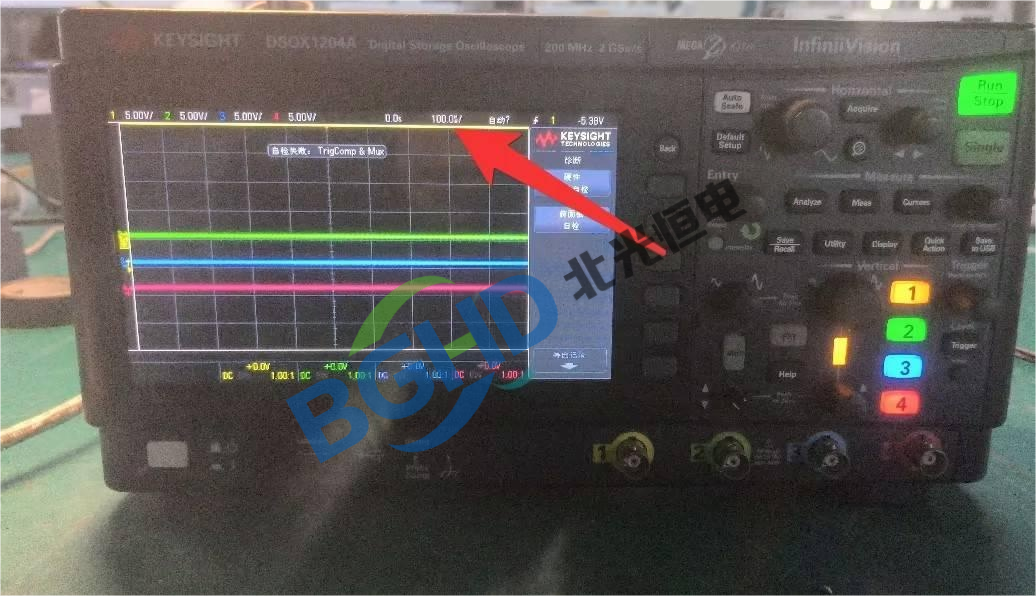

故障检测与维修：开机测试CH1基线偏移，无法正常显示波形，并且通道漏电，自检报错Trigcomp，判定是主板通道单元损坏导致测试异常。随后工程师更换单元损坏器件，验证频响增益指标。此时仪器开机正常，测试功能正常测试通信正常。

质检：质检部对修复后的34972A数据采集器进行了全面的性能测试和指标验证。经过严格检验，确认各项性能均符合指标，最终通过计量并准备出库。到此维修结束，交于客户使用。

是德DSOX1204A示波器常见故障：

1.屏幕无显示/花屏

2.通道无信号/波形异常

3.测量读数不准

4.无法保存/通讯

5.自动量程/触发失灵

是德DSOX1204A示波器安全操作指南：

1.电气安全

使用原装电源适配器，确保接地。

测量市电或高压时，必须使用高压差分探头，严禁使用普通探头直接测量。

注意探头及输入通道的最大额定电压（通常为CAT I 300V），严禁超限。

2.仪器保护

连接探头前，先接地：先将探头接地夹可靠连接到电路的接地点，再连接探头尖端。

启用通道前检查：避免将探头连接到电压超过安全范围的电路上。

正确补偿探头：首次使用或更换探头时，必须执行 “探头补偿” ，使用前面板方波信号输出进行校准。

3.操作规范

善用自动设置：对陌生信号，可先按 “Auto Scale” 键快速获取稳定显示，再手动优化。

理解触发：掌握边沿、脉宽等基本触发模式，设置合适的触发电平是稳定波形的关键。

合理使用带宽限制：测量高频或噪声信号时，可开启带宽限制（如20MHz）以滤除高频噪声。

4.维护

定期清洁探头和输入端口。

避免长期在极限温度和湿度下使用。
