是德科技示波器通道2故障，基线偏置较大，无法测量 维修案例

近期北光恒电仪器维修中心接修到一台Keysight是德科技示波器，报修故障为示波器通道2故障，基线偏置较大，无法测量，接下来将为大家分享本仪器维修过程。

报修故障：通道2故障，基线偏置较大，无法测量

仪器外观检测：外观正常，无破损

故障检测与维修：

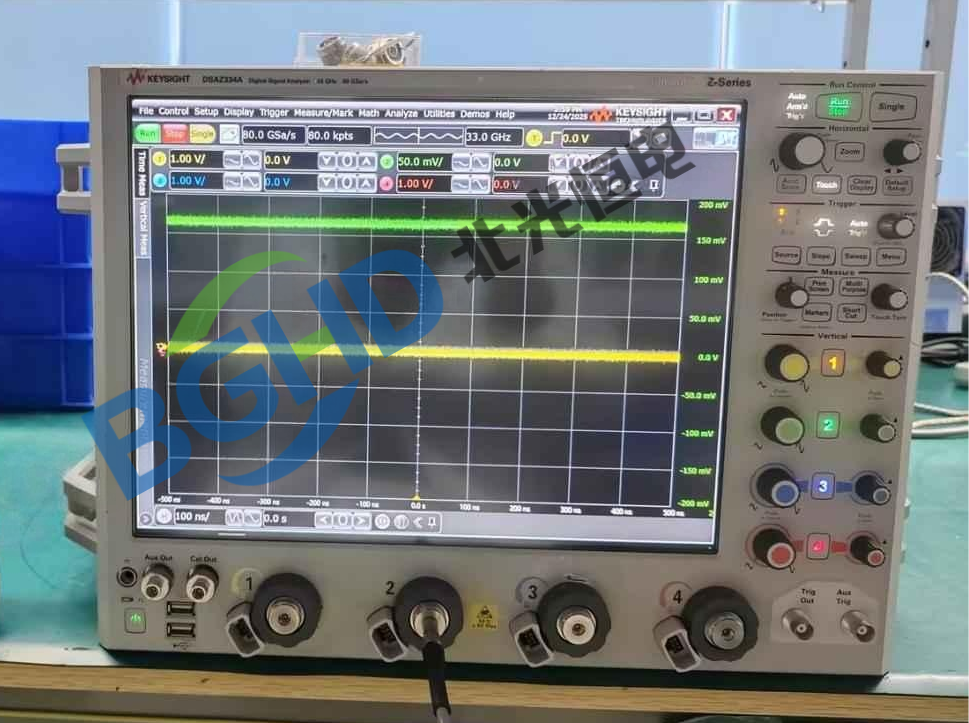

经检测，发现设备在无输入信号时，通道2有较大偏置。进一步使用万用表测试，确认该通道存在漏电现象，漏电电压超过60mV，据此判定该采集通道已损坏。

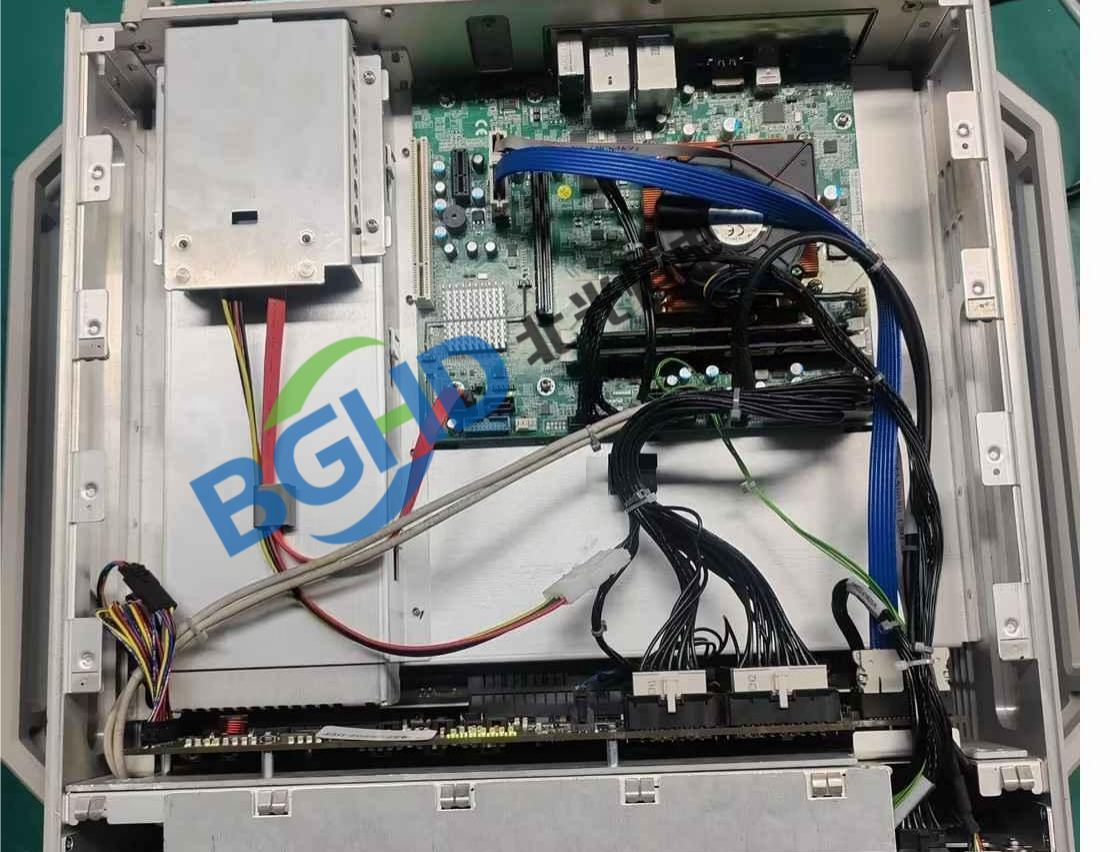

在征得客户同意后，我们对采集板进行了专项维修。操作包括更换已损坏的相关器件，并彻底清理了仪器内部的积灰。完成维修并重新装机后，进行了全面测试与指标调整。

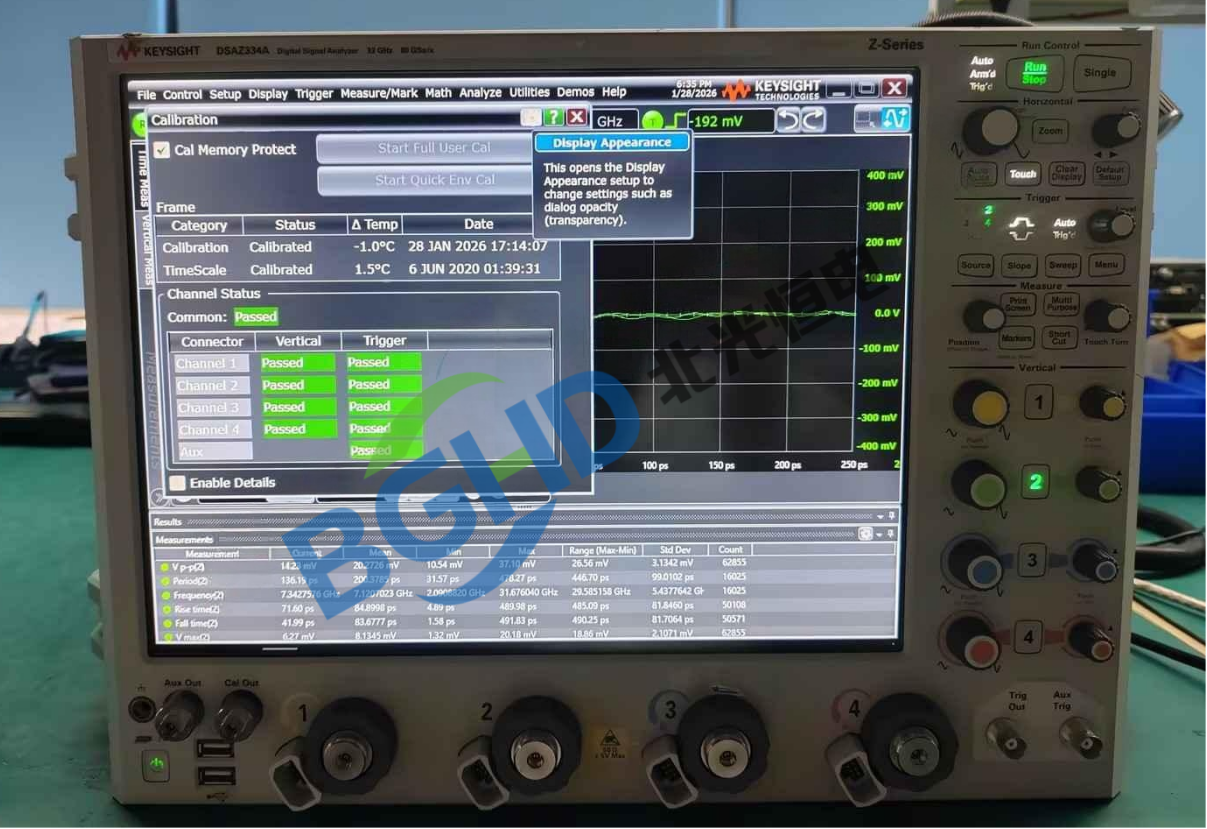

最终测试结果表明：设备开机运行正常，自校准功能顺利通过，信号基线已恢复至标准状态，所有关键性能指标均测试正常。

质检：质检部对修复后的是德科技DSAZ334A示波器进行了全面的性能测试和指标验证。经过严格检验，确认各项性能均符合指标，最终通过计量并准备出库。到此维修结束，交于客户使用。

是德科技示波器常见故障：

1. 电源与启动类故障：无法开机，前面板无任何指示灯亮起；开机过程中卡住、报错（如“Boot Error”），或反复重启。

2. 模拟前端与通道类故障：通道偏置/增益不准确；通道无信号/信号异常；通道间时基或幅度不一致。

3. 采集与显示系统故障：死机、花屏、显示异常；触发不稳定或不触发。

4. 接口与辅助功能故障：USB、LAN、GPIB等外部接口无法连接或识别。

5. 其他故障等。

是德科技示波器使用注意事项：

1.操作习惯：

先设置，后连接：在连接被测信号前，先在示波器上大致设置好垂直档位（较大的V/div）、水平时基和触发条件，避免接入未知大信号导致满屏甚至损坏。

善用“自动设置”：对未知信号，可先使用 Auto Scale 键快速获取稳定显示，再手动优化。

触发是稳定波形的关键：熟练使用边沿、脉宽、码型等触发模式，确保捕获到感兴趣的信号。

2.校准与自检：

定期执行自校准：当环境温度变化超过5-10°C，或每隔一定时间（如每月），在仪器预热30分钟后，执行 “自校准”。操作路径：Utility -> Service -> Self Calibration。按照屏幕提示，将所有通道接入50欧姆终端或原装接地夹，开始校准。此过程对保证测量精度至关重要。

探头补偿：如前所述，更换探头或通道后必须进行。

定期专业计量：为确保数据的绝对准确和可追溯性，建议每1-2年将仪器送至是德科技授权计量中心进行校准。

3.关机与存放：

正常关闭操作系统后再断电。

断开所有探头和线缆，将探头妥善放入原装盒中。

使用防尘罩遮盖仪器。
