泰克 Tektronix MSO2012B 混合信号示波器维修案例

MSO2000B 系列是泰克的混合信号示波器，在 DPO2000B 的基础上增加了 16 路数字逻辑通道，适用于嵌入式系统、混合信号电路和数字总线调试。MSO2012B 带宽 100MHz，采样率 1GS/s，记录长度 1M 点/通道，2 个模拟通道 + 16 个数字通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持并行总线解码和高级触发功能。凭借其 100MHz 带宽和混合信号同步捕获能力，MSO2012B 成为嵌入式系统调试和数字电路验证的“100MHz 多面手”。

北光恒电测试设备维修中心分享 MSO2012B 示波器维修案例：

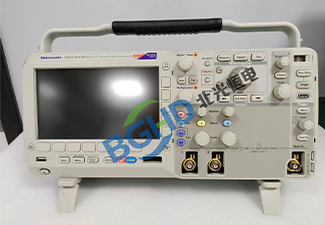

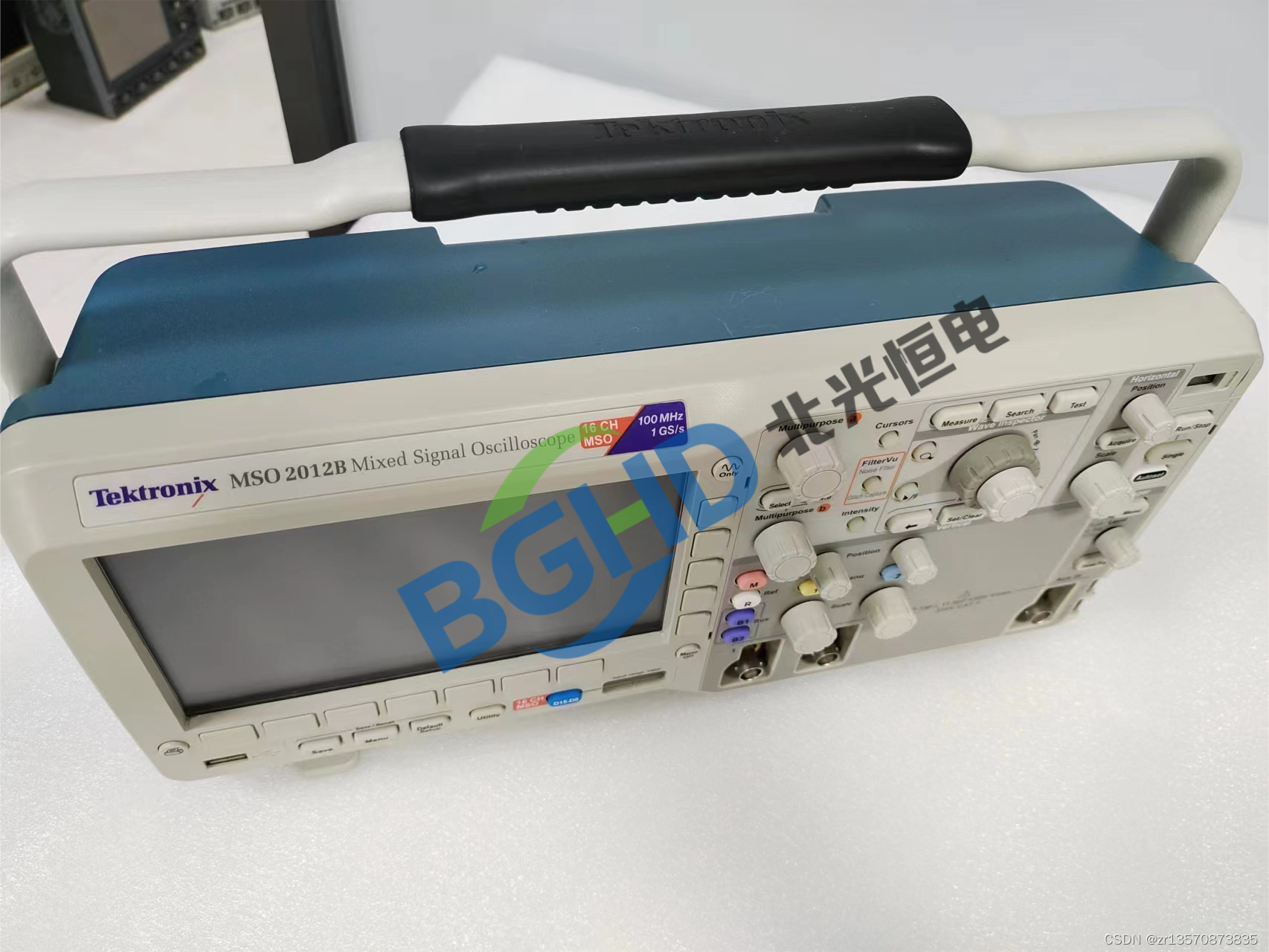

仪器型号： 泰克 Tektronix MSO2012B 混合信号示波器（100MHz，2+16 通道）；

故障描述： 仪器开机正常，自检通过，但模拟通道 2 在 50mV/div 档位时噪声异常增大：输入接地，通道 2 显示约 30mVpp 的随机噪声（正常应 <5mVpp），波形毛糙；其他档位及通道 1 正常。数字通道功能正常。执行自校准后无改善。

检测过程：

拆机，检查通道 2 前端模拟电路。用示波器探测 ADC 输入端的信号，发现噪声已存在。逐级向前级检查：程控衰减器输出端无噪声，但差分放大器输出端有噪声。该差分放大器负责将单端信号转换为差分信号送 ADC，其增益在该档位为最高增益（约 50 倍），对供电纹波敏感。

用示波器测量差分放大器的供电电压（±5V），发现负电源 -5V 上存在约 10mVpp、频率约 100kHz 的开关纹波，而正电源 +5V 纹波 <1mVpp。该负电源来自 DC-DC 转换器（为模拟前端专门供电），其输出滤波电容（100µF 钽电容）老化，ESR 增大，导致低频纹波抑制不足。更换电容后纹波降至 <1mVpp。

维修： MSO2012B 示波器维修案例

更换负电源滤波电容（100µF，低 ESR 钽电容），同时更换同位置另一颗电容以确保对称性。重新测量负电源纹波恢复至 <1mVpp。重新装配后，执行垂直校准和噪声测试，通道 2 底噪降至约 2mVpp（50mV/div 档位）。通道 2 性能回归原厂指标，仪器维修完毕。
