泰克 Tektronix MSO2002B 混合信号示波器维修案例

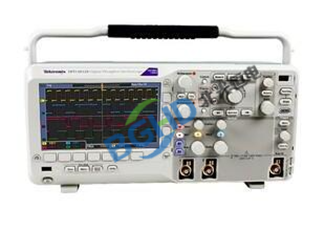

MSO2000B 系列是泰克的混合信号示波器，在 DPO2000B 的基础上增加了 16 路数字逻辑通道，适用于嵌入式系统、混合信号电路和数字总线调试。MSO2002B 带宽 70MHz，采样率 1GS/s，记录长度 1M 点/通道，2 个模拟通道 + 16 个数字通道，波形捕获率高达 5000 wfms/s，标配 7 英寸彩色显示屏，支持并行总线解码和高级触发功能。凭借其模数混合信号同步捕获能力，MSO2002B 成为数字电路调试和嵌入式系统验证的“入门级多面手”。

北光恒电测试设备维修中心分享 MSO2002B 示波器维修案例：

仪器型号： 泰克 Tektronix MSO2002B 混合信号示波器（70MHz，2+16 通道）；

故障描述： 仪器开机正常，自检通过，模拟通道 1、2 工作正常，但数字通道 D0-D7 全部无信号响应：连接已知 3.3V 逻辑信号到数字探头，屏幕数字波形显示区域始终为低电平。执行数字探头自检，报“数字通道无输入”。D8-D15 通道正常。更换探头和测试点后故障依旧。

检测过程：

拆机，检查数字通道前端接口板。MSO2002B 的数字探头通过一个 100 针连接器接入主机，信号经过缓冲后送入 FPGA。用示波器探针测量连接器端 D0 信号，外部信号已进入主机。再测量缓冲器（74LVC245）的输出端，无信号输出，输入端信号正常。

该缓冲器的输出使能引脚（OE）被固定在高电平（禁止输出）。检查使能控制电路，发现该引脚上拉电阻正常，但 GPIO 控制信号（来自主控 FPGA）电平异常（始终为高）。FPGA 的部分 I/O 口损坏，无法拉低。该问题无法通过简单更换芯片解决。

维修： MSO2002B 示波器维修案例

更换主控 FPGA（需使用烧录器重新写入固件）或更换整个数字采集板。重新装配后，执行数字通道自检和功能验证，D0-D7 波形正常显示，数字通道功能恢复。
