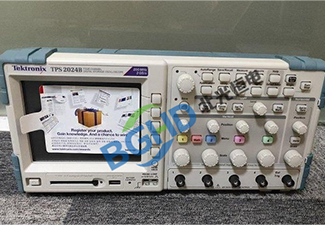

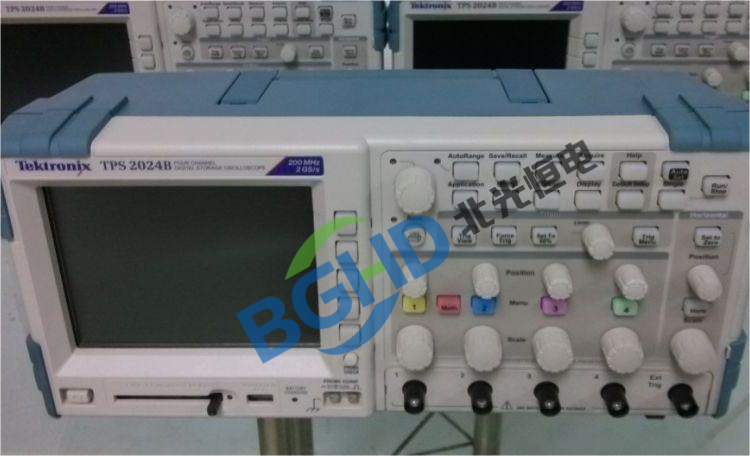

泰克 Tektronix TPS2024B 示波器维修案例

TPS2024B 是 TPS2000B 系列中的四通道型号，带宽 200MHz，采样率 2GS/s，记录长度 2.5k 点/通道，配备 4 个完全隔离的输入通道（通道间隔离电压 600V CAT II），内置电池供电（支持 8 小时连续工作），标配 7 英寸彩色显示屏。凭借其更高的带宽和四通道隔离能力，TPS2024B 成为电力电子、电机驱动和现场维护中多通道浮地测量的“多通道安全卫士”。

北光恒电测试设备维修中心分享 TPS2024B 示波器维修案例：

仪器型号： 泰克 Tektronix TPS2024B 便携式隔离通道示波器（200MHz，4 通道）；

故障描述： 仪器开机正常，自检通过，但通道 3 的高频信号（>100MHz）幅度衰减严重：输入 150MHz、1Vpp 正弦波，通道 3 显示约 0.3Vpp，偏差 -10dB；低频（<10MHz）测量正常。其他通道正常。更换探头和调换信号源验证，确认问题在示波器内部。自检程序报“通道 3 带宽不足”。

检测过程：

拆机，检查通道 3 的前端输入放大器。TPS2024B 的每个通道独立使用一块前端模块。用示波器自身校准信号（1kHz）测试，通道 3 正常。用频谱仪探测前端模块的输出（到 ADC），发现 150MHz 信号幅度异常低。测量输入端的程控衰减器，该衰减器内置频率补偿电容（用于匹配探头），其中一只补偿电容（2.7pF）老化，容值下降，导致高频分量被衰减。

更换该电容（2.7pF，NP0，1%）后，高频响应恢复。同时检查衰减器的旁路电阻，无异常。

维修： TPS2024B 示波器维修案例

更换通道 3 前端补偿电容（2.7pF，NP0，1%），重新测量高频响应。重新装配后，执行整机带宽验证和垂直校准。输入 150MHz、1Vpp 信号，通道 3 显示 0.98Vpp。通道 3 带宽性能回归原厂 200MHz 指标，维修完毕。
