罗德与施瓦茨可编程电源CH3通道无输出 维修案例

近期北光恒电仪器维修中心接修到客户一台 HMP4040，报修故障为CH3通道无输出，随即按照客户要求第一时间安排工程师进行检测。接下来将为大家分享本台仪器维修过程。

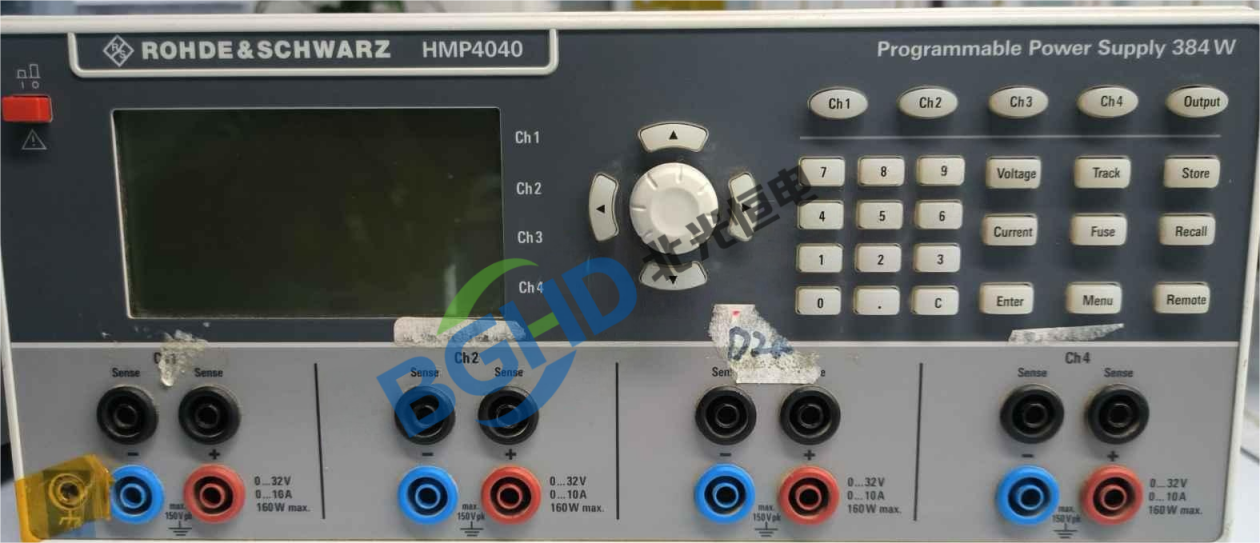

描述故障检测：开机检测故障与客户所述一致，下一步维修工程师拆机进行检测。

故障分析：通道无输出 可能是功率器件失效，也可能是控制电路异常，工程师结合维修经验 优先分析大概率故障节点。

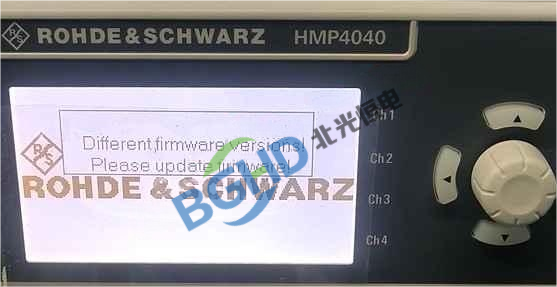

故障分析：检测发现上电启动中会提示固件版本有差异，需更新固件。

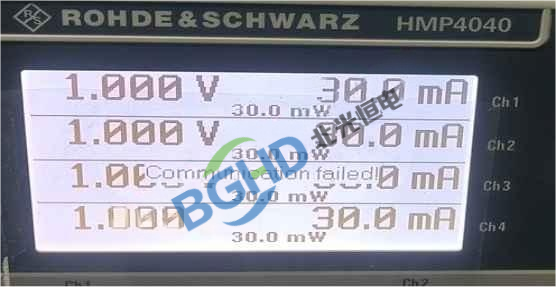

开启通道输出后，会报通讯失败

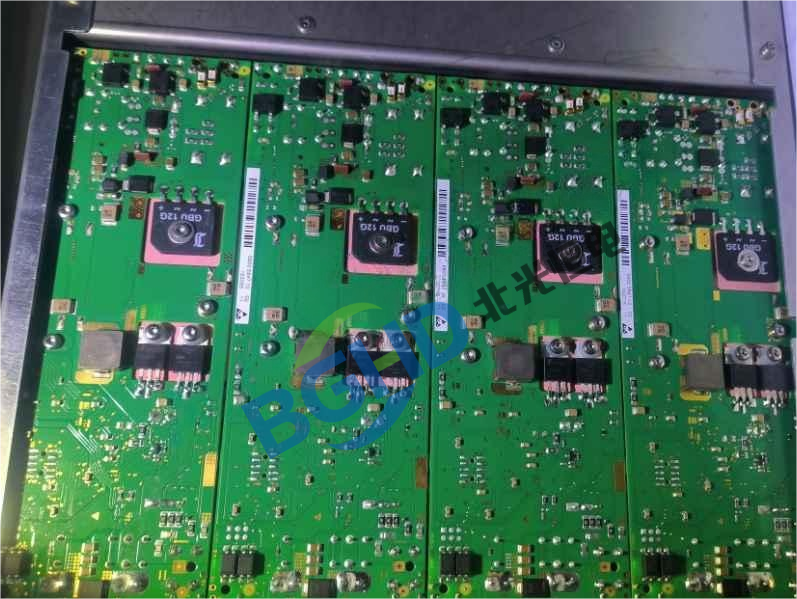

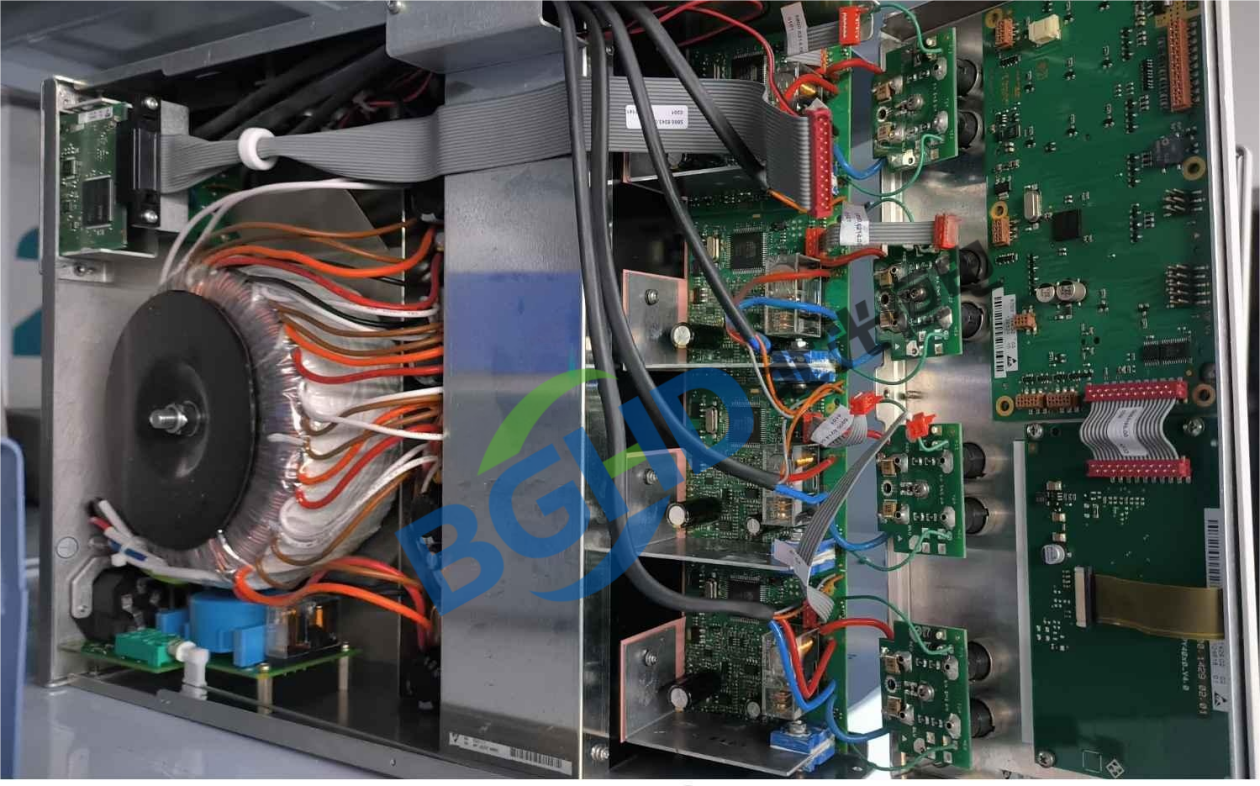

拆机分析与排查：

最终定位器件失效导致功率与控制之间无通讯，故无输出。

故障维修：更换失效元器件，清理仪器内部积灰，仪器恢复正常。

进行测试：仪器各项性能与指标均正常，后续将对仪器进行烤机测试 确保修复的准确性与可靠性，烤机完成后维修工程师将仪器送到质检部门部门进行全方面检测。

罗德与施瓦茨 可编程电源常见故障：

1.电源无法启动或完全无输出：前面板显示屏不亮，所有指示灯不亮。风扇不转，设备无任何反应。

2.单个或多个通道无输出、输出异常：设定电压/电流后，某通道输出为0或远低于设定值。输出不稳定，跳动大。

3.输出精度超差、读数不准：用高精度万用表测量实际输出电压/电流，与HMP4040显示值或设定值存在不可接受的偏差。输出纹波和噪声过大。

4.远程控制（GPIB/USB/LAN）失败：电脑无法识别设备，或发送指令无响应。

5.其他故障等。

罗德与施瓦茨 可编程电源使用注意事项：

1.环境与安装：

通风散热：确保设备四周留有足够空间（建议>10厘米），顶部勿放置任何物品。通风孔堵塞会导致过热保护，长期会损坏器件。

稳定接地：必须使用原装三芯电源线，并接入已良好接地的插座。这不仅防触电，也是抑制噪声、保证测量准确的基础。

清洁干燥：避免在多尘、潮湿或存在腐蚀性气体的环境中使用。

2.输出连接：

断电操作：所有接线必须在设备关机且拔掉电源线的情况下进行。

端子检查：确认输出端子（正极、负极、Sense端）清洁、无氧化。使用足够线径、绝缘良好的导线。

防止短路：在闭合输出或上电前，务必用万用表蜂鸣档检查输出端是否存在短路（包括负载短路、接线错误）。

Sense线使用：对于需要高精度输出或长距离供电，应使用独立的Sense（远程传感）线，以补偿导线压降。连接时确保Sense线在负载端与输出线正确、牢固地并联，并远离功率线以减少干扰。
